- 柱塞泵
-
-
比例變量柱塞泵A系列04型
產品型號：A系列04型
比例變量柱塞泵A系列04型，柱塞斜盤設計變量泵，是變量柱塞泵與比例閥構成一體的負載明感控制液壓泵，用于開式液壓回路，采用閉環控制，工作元件所需壓力、流量能通過電壓靈活調節。
- 產品介紹
- 規格參數
比例變量柱塞泵A系列04型型號說明(A16,A22,A37,A45,A56)
A56 -F -R -04 -C -K -A 3266 系列號 安裝型式 旋轉方向 控制型式 壓力調節范圍Mpa 軸伸形式 背壓控制形式 設計號 A16
(15.8cm3/rev)F：法蘭安裝
L：底座安裝(從軸伸端看)
★1
R：順時針?lè)较?br /> (標準)04：電-液比例
負載敏感控制型B：1.5～7
C：1.5～16
H：1.5～21K：平鍵型 - 32 A22
(22.2cm3/rev)B：1.5～7
C：1.5～16- 32 A37
(36.9cm3/rev)H：1.2～21 A：帶背壓控制 32366 A45
(45.0cm3/rev)10356 A56
(56.2cm3/rev)B：1～7
C：1～16
H：1～213266 比例變量柱塞泵A系列04型型號說明(A70,A90,A100,A145)
A70 -F -R -04 -H -A-S -A 60366 系列號 安裝型式 旋轉方向 控制型式 壓力調節范圍Mpa 接口位置 背壓控制形式 設計號 A70
(70.0cm3/rev)F：法蘭安裝
L：底座安裝★1
R：順時針?lè)较?04：電-液比例
負載敏感控制型H：1.5～21 S：側面接口 A：帶背壓控制 60366 A90
(91.0cm3/rev)60366 A100
(100.0cm3/rev)60366 A145
(145cm3/rev)60366 備注：★1.可提供逆時針旋裝比例變量柱塞泵A04型號。2.提供A3H180-F-R-04-H-K-A-10-*-*泵，最高壓力21MPa，流量180.7cm3rev。
比例變量柱塞泵A系列04型規格表
型號 幾何排量
cm3/rev工作壓力Mpa 轉速r/min 流量控制(流量調節時) 壓力控制 重量Kg 額定★2 最大★1 最大 最小 調節
范圍l/min最低
壓力Mpa額定
電流mA壓力調節范圍 額定
電流mA法蘭
安裝底座
安裝A16 15.8 16 21 1800 600 1～28.4 1.5 900 B：1.5～7 C：1.5～16
H：1.5～21B：770
C：880
H：79032 34.2 A22 22.2 16 16 1～40 1.5 700 B：1.5～7 C：1.5～16 32 34.2 A37 36.9 16 21 1～66 1.5 740 H：1.2～21 38 43.2 A45 45.0 16 17.2 1-81 1.5 740 38 43.2 A56 56.2 16 21 1～101 2.0 790 B：1～7 C：1～16
H：1～2145 49.3 A70 70.0 21 21 1～126 1.0 820 H：1.5～21 C：860
H：76572.5 84.5 A90 91.0 21 21 1～163 1.0 920 C：873
H：76588.5 109 A145 145 21 21 2～261 1.0 920 C：875
H：755109.5 134.5 備注★1.調節壓力時，必須確保全截流壓力永不超過允許的最大壓力?！?.比例變量柱塞泵在壓力高于額定值情況下使用時，泵工作條件應受限制。
比例變量柱塞泵A系列04型管道法蘭組件
泵型號 接口名稱 管道法蘭組件號 螺紋連接 管道焊接★1 日本標準 歐洲標準 美國標準 日本標準 美國標準 A16-*-R-04 吸入口 F5-06-A-10 F5-06-A-1080 F5-06-A-1090 F5-06-B-10 F5-06-B-1090 A22-*-R-04 出油口 —★1 —★1 —★1 —★1 —★1 A37-*-R-04 吸入口 F5-10-A-10 F5-10-A-1080 F5-10-A-1090 F5-10-B-10 F5-10-A-1090 A45-*-R-04 出油口 F5-06-A-10 F5-06-A-1080 F5-06-A-1090 F5-06-B-10 F5-06-A-1090 A56-*-R-04 吸入口 F5-12-A-10 F5-12-A-1080 F5-12-A-1090 F5-12-A-10 F5-12-A-1090 A70-*-R-04 出油口 F5-10-A-10 F5-10-A-1080 F5-10-A-1090 F5-10-A-10 F5-10-A-1090 A90-*-R-04 吸入口 F5-16-A-10 F5-16-A-1080 F5-16-A-1090 F5-16-A-10 F5-16-A-1090 A145-*-R-04 出油口 F5-10-A-10 F5-10-A-1080 F5-10-A-1090 F5-10-A-10 F5-10-A-1090 備注：★1.比例變量柱塞泵型號A16，A22出油口只能用螺紋連接。
比例變量柱塞泵A系列04型尺寸圖

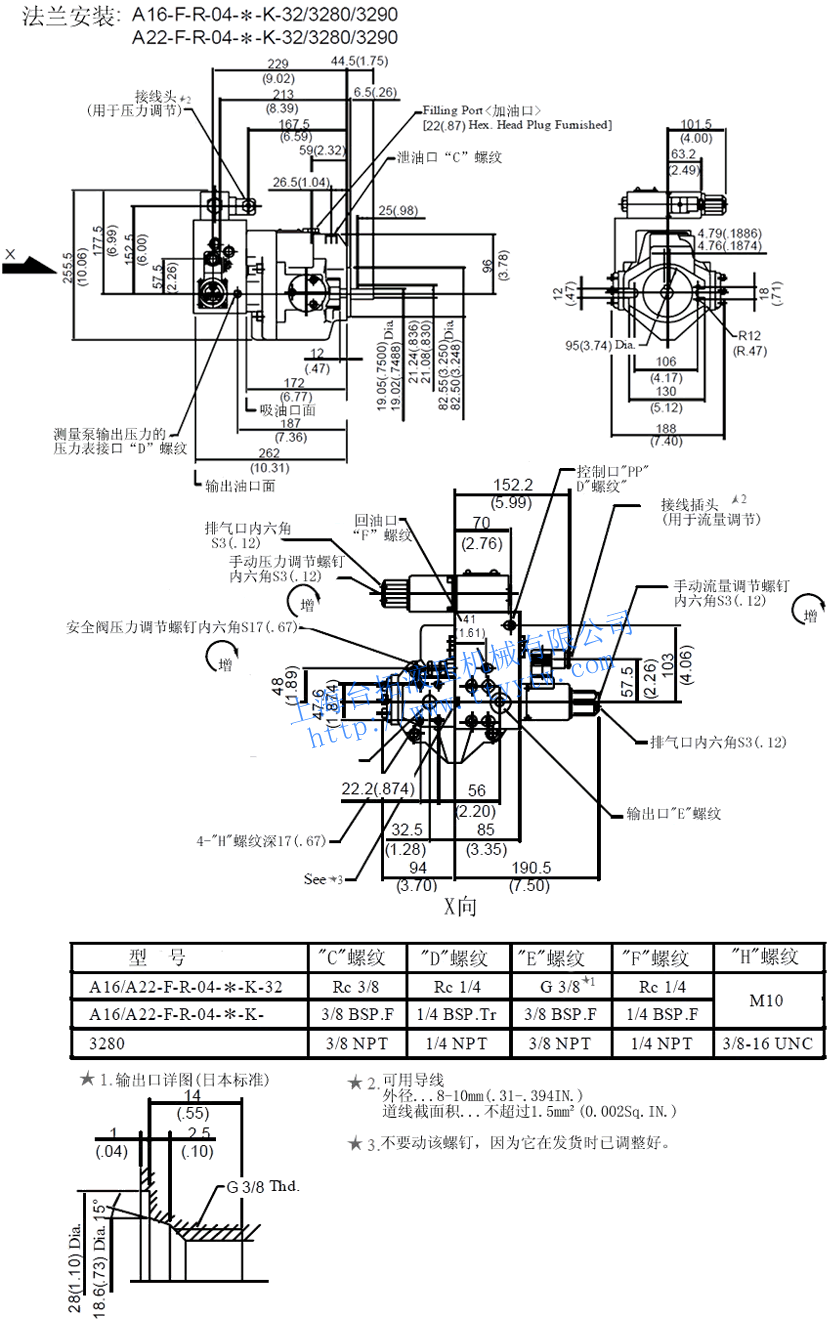

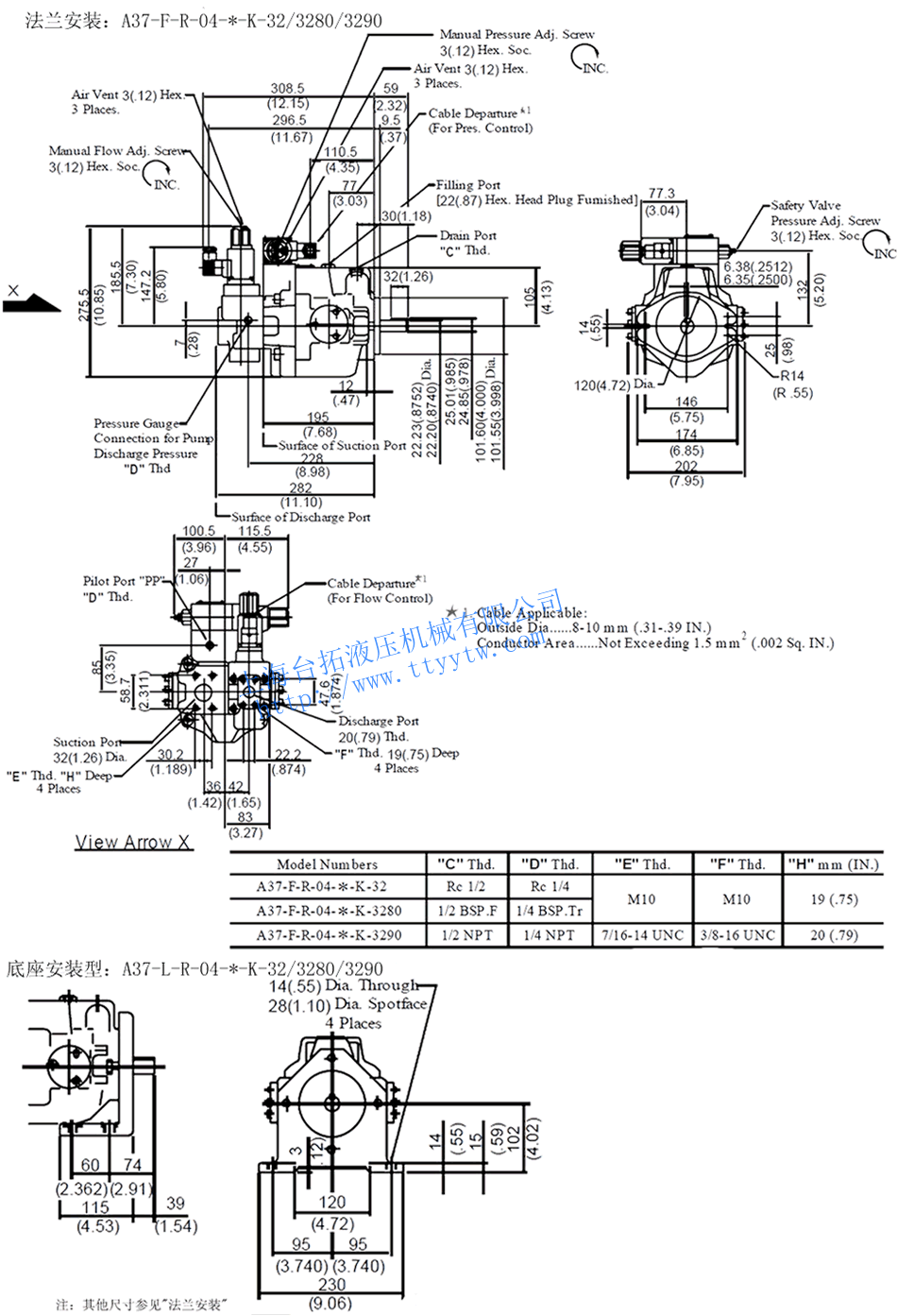

比例變量泵A16/22-F-R-04-*-K-32/3280/3290尺寸圖下載 比例變量泵A37-L-R-04-*-K-32/3280/3290尺寸圖下載

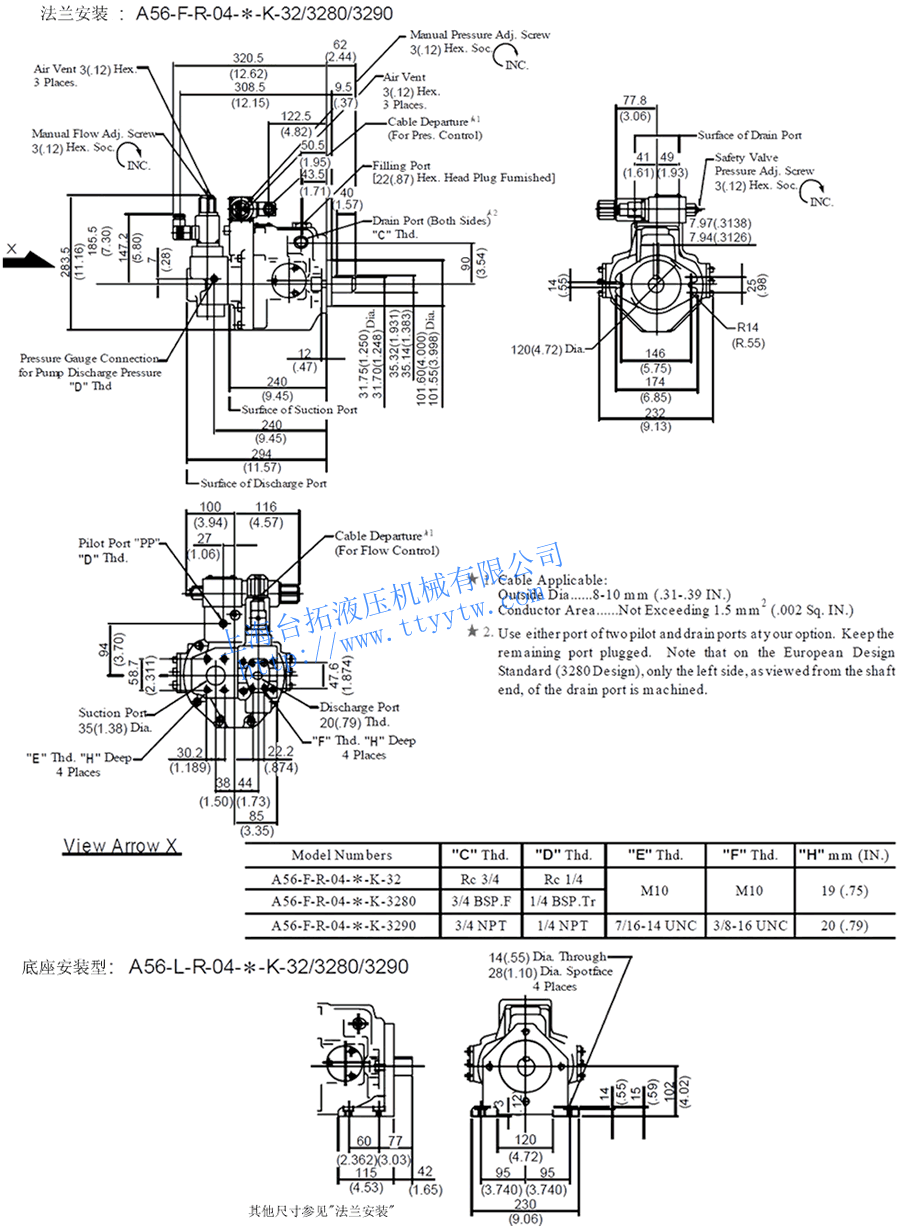

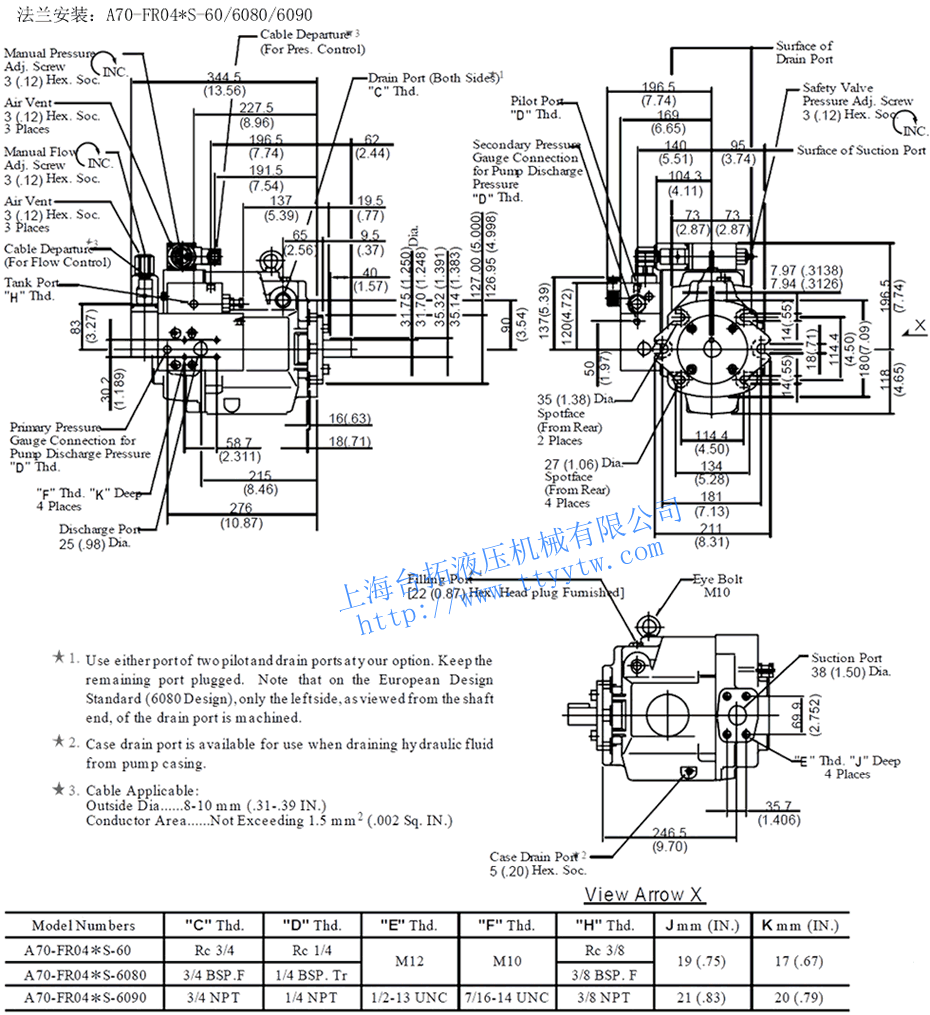

比例變量泵A56-F-R-04-*-K-32/3280/3290尺寸圖下載 比例變量泵A70-FR04*S-60/6080/6090尺寸圖下載

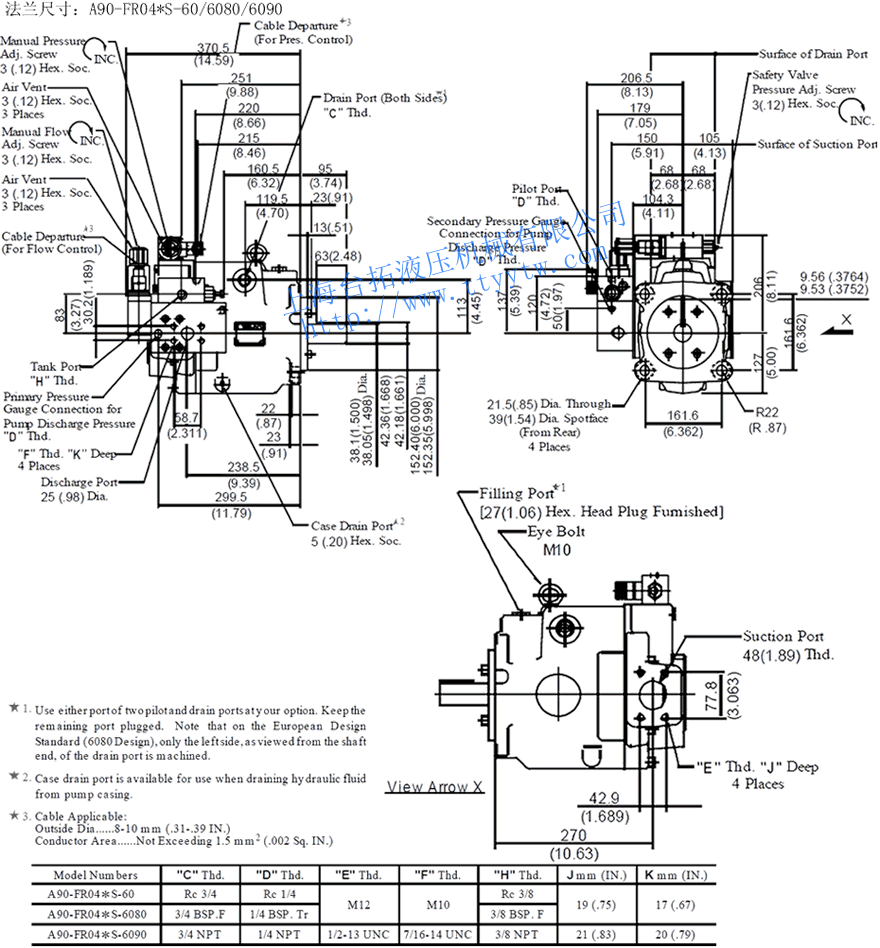

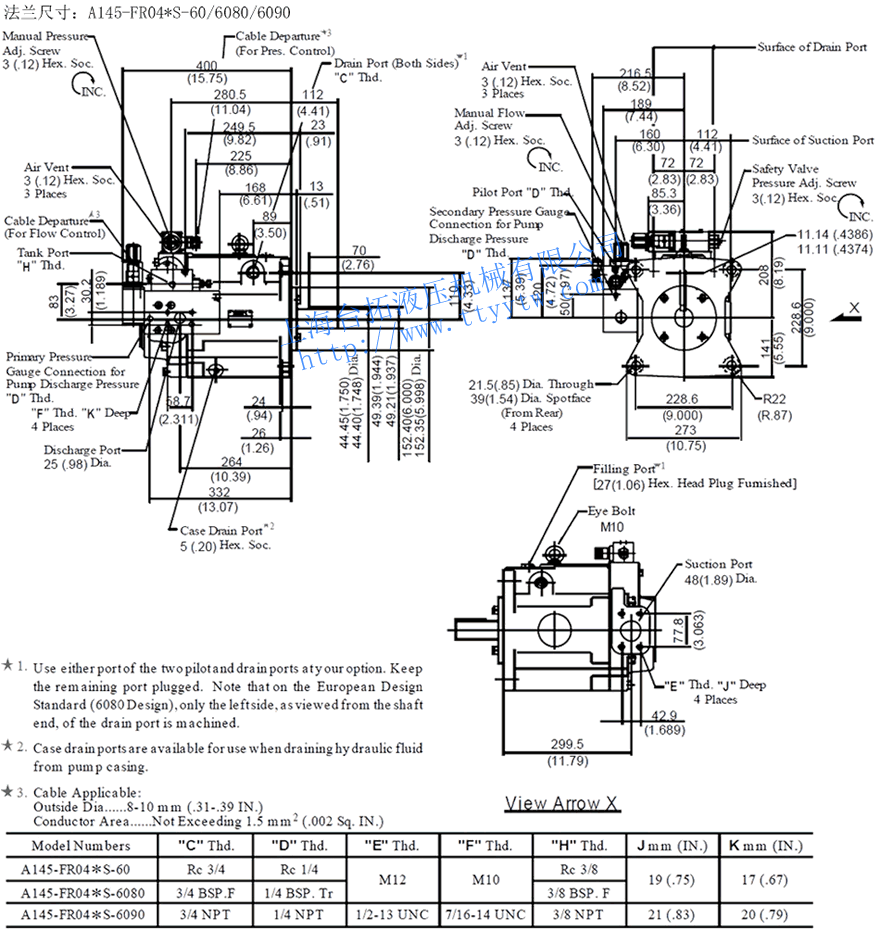

比例變量泵A90-FR04*S-60/6080/6090尺寸圖下載 比例變量泵A145-FR04*S-60/6080/6090尺寸圖下載
