- 旭宏HPC
-
-
變量柱塞泵P08-P100
產品型號：變量柱塞泵P08-P100
變量柱塞泵P08~P100可變聯，多聯或與其他油泵連接。
廣泛應用于車輛工業,船舶,鍛壓,輪胎機,注朔機,機床專用機。
- 產品介紹
- 規格參數
變量柱塞泵P08~P100型號說明
P 08 -A 1 -F -R -S -01 型號說明 理論吐出容量 控制功能方式 調壓范圍 安裝方式 旋轉方向
(從軸側看)軸心型式 設計
號碼可變?nèi)萘?br /> 柱塞泵浦 08,16,22,36
46,70,100A(標準型)
B、C、D、E、HL0：1-4MPa
1：2-7MPa
2：3-14MPa
3：3-21MPa
4：3-28MPaF：法蘭式
L：腳座式R：順時針?lè)较?br /> L：逆時針?lè)较? 無標記：平鍵
S：SAE花鍵01 變量柱塞泵P08~P100規格表
型 號 幾何排量
m?/rev無負荷流量(?/min) 調壓范圍
MPa(kgf/cm2)最大壓力
MPa(kgf/cm2)轉速 rpm 重量
(kg)1000rpm 1200rpm 1500rpm 1800rpm 最大 最小 P08-A0-** 8.0 8.0 9.6 12.0 14.4 2～4 (20～40) 25(255) 2000 500 9 P08-A1-** 2～7 (20～73) P08-A2-** 3～14 (30～145) P08-A3-** 3～21 (30～215) P16-A0-** 16.5 16.5 19.8 24.7 29.7 2～4 (20～40) 25(255) 2000 500 12 P16-A1-** 2～7 (20～73) P16-A2-** 3～14 (30～145) P16-A3-** 3～21 (30～215) P22-A0-** 22.0 22.0 26.4 33.0 39.6 2～4 (20～40) 25(255) 2000 500 12 P22-A1-** 2～7 (20～73) P22-A2-** 3～14 (30～145) P22-A3-** 3～21 (30～215) P36-A0-** 36.0 36.0 43.2 54.0 64.8 2～4 (20～40) 25(255) 2000 500 23 P36-A1-** 2～7 (20～73) P36-A2-** 3～14 (30～145) P36-A3-** 3～21 (30～215) P46-A0-** 46.0 46.0 55.2 69.0 82.8 2～4 (20～40) 25(255) 2000 500 23 P46-A1-** 2～7 (20～73) P46-A2-** 3～14 (30～145) P46-A3-** 3～21 (30～215) P70-A1-** 70.0 70.0 84.0 105.0 126.0 2～7 (20～73) 28(286) 1800 500 41 P70-A3-** 3～21 (30～215) P70-A4-** 3～28 (30～286) P100-A1-** 100.0 100.0 120.0 150.0 180.0 2～7 (20～73) 28(286) 1800 500 60 P100-A3-** 3～21 (30～215) P100-A4-** 3～28 (30～286) 變量柱塞泵P08~P100控制方式
變量柱塞泵P08-P100控制方式下載
變量柱塞泵P系列壓力補償控制型尺寸圖

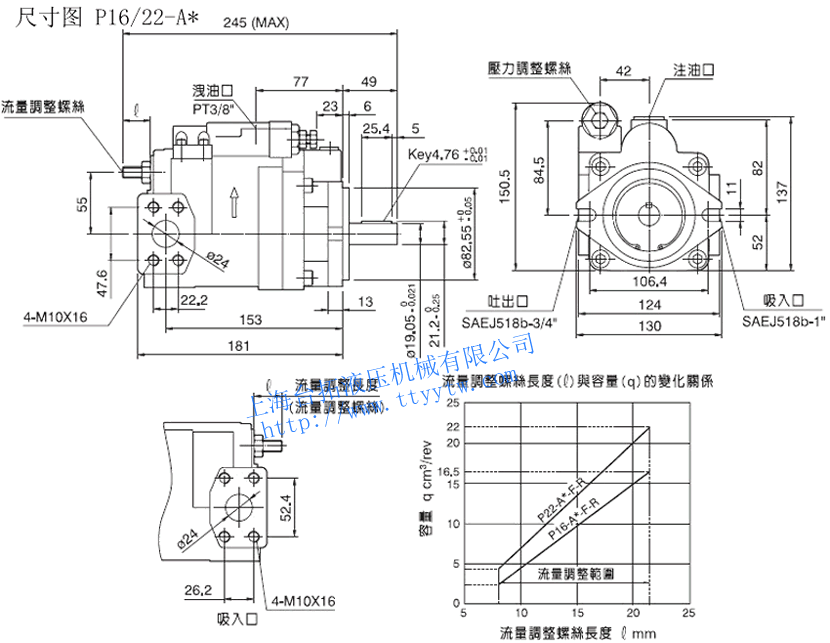

變量柱塞泵P08-A*尺寸圖下載 變量柱塞泵P16-A*/P22-A*尺寸圖下載

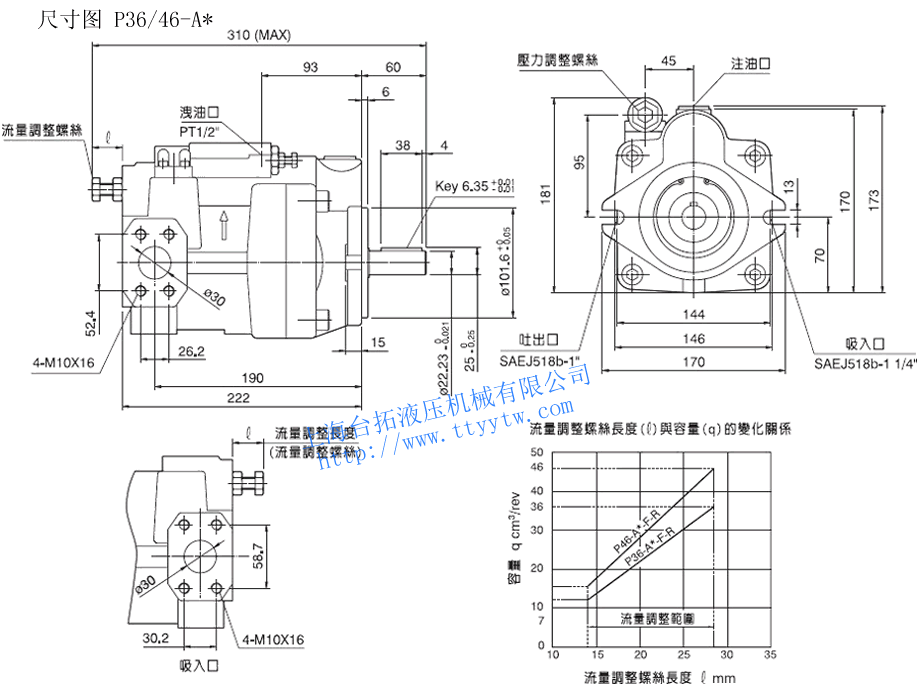

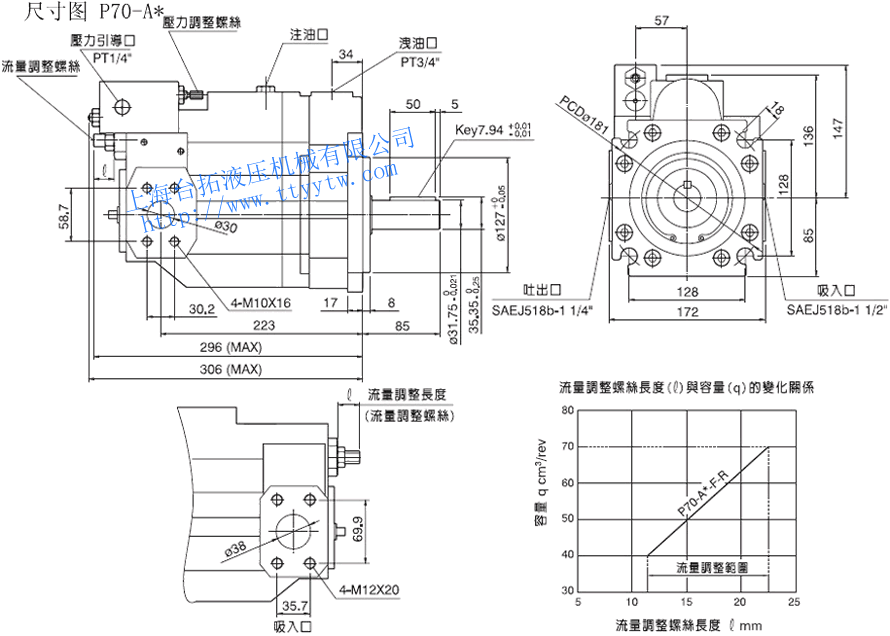

變量柱塞泵P36/46-A*尺寸圖下載 變量柱塞泵P70-A*尺寸圖下載

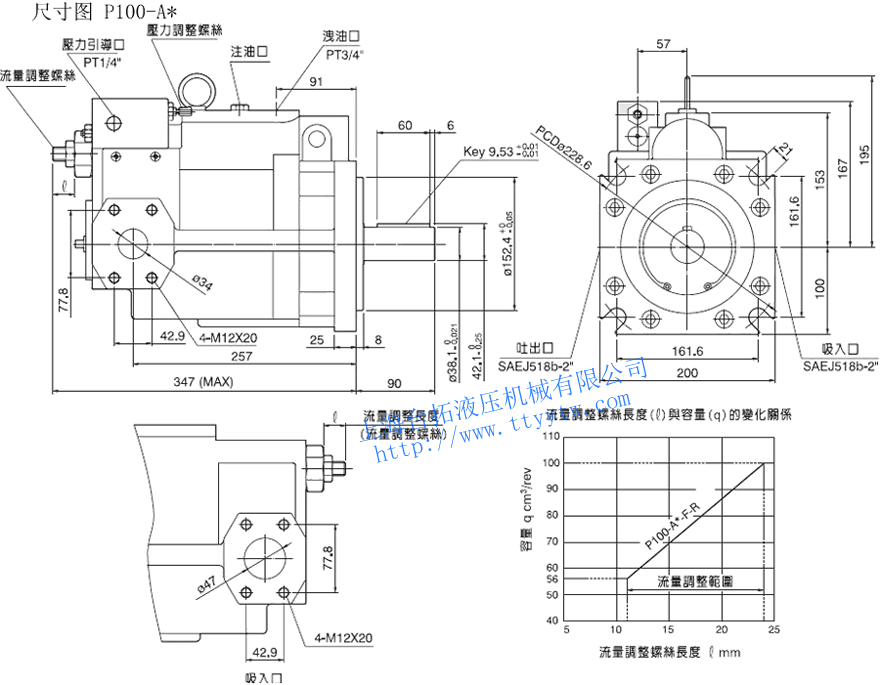

變量柱塞泵P100-A*尺寸圖下載
變量柱塞泵P系列壓力引導式遙控型尺寸圖

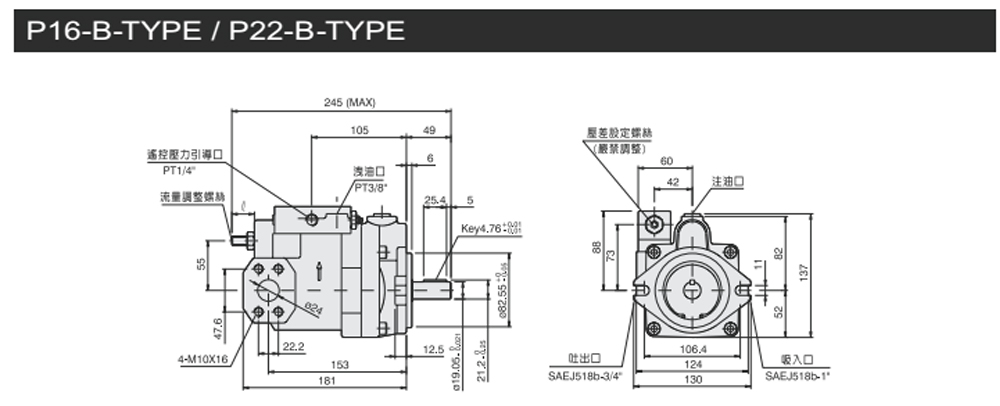

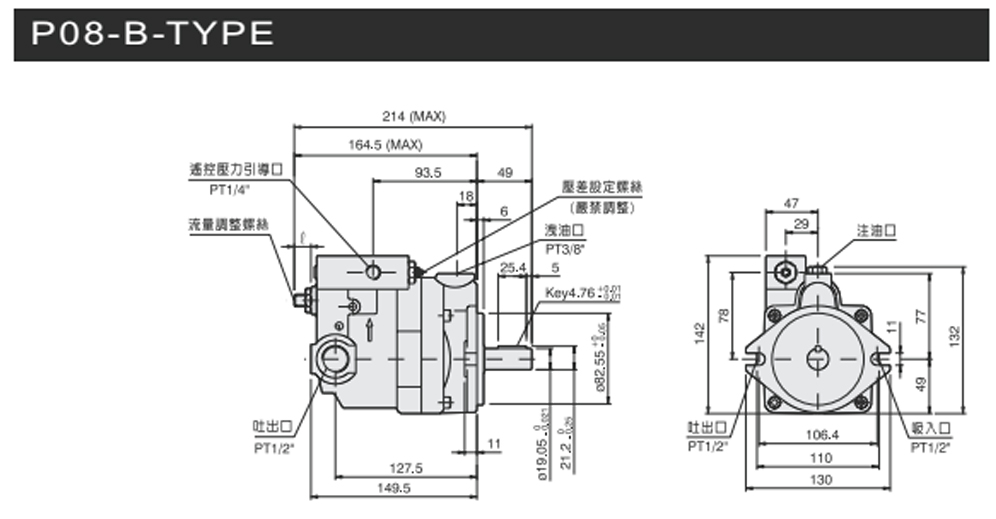

變量柱塞泵P08-B*尺寸圖下載 變量柱塞泵P16/22-B*尺寸圖下載

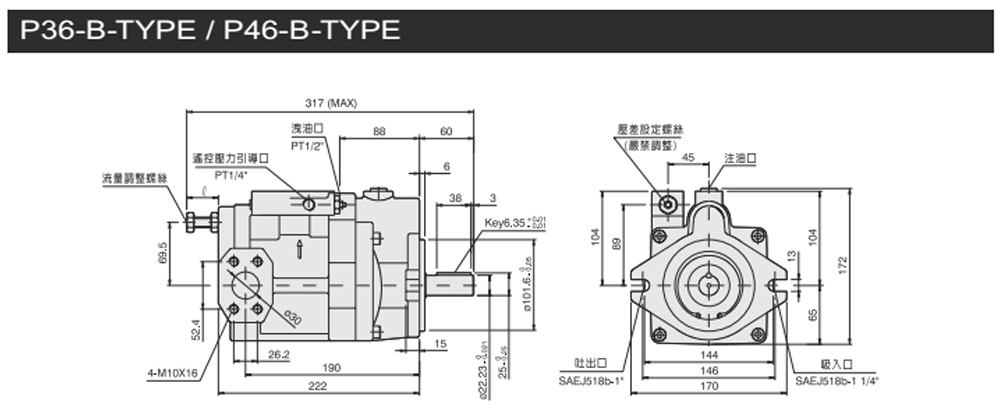

變量柱塞泵P36/46-B*尺寸圖下載
變量柱塞泵P系列兩壓兩流控制型尺寸圖

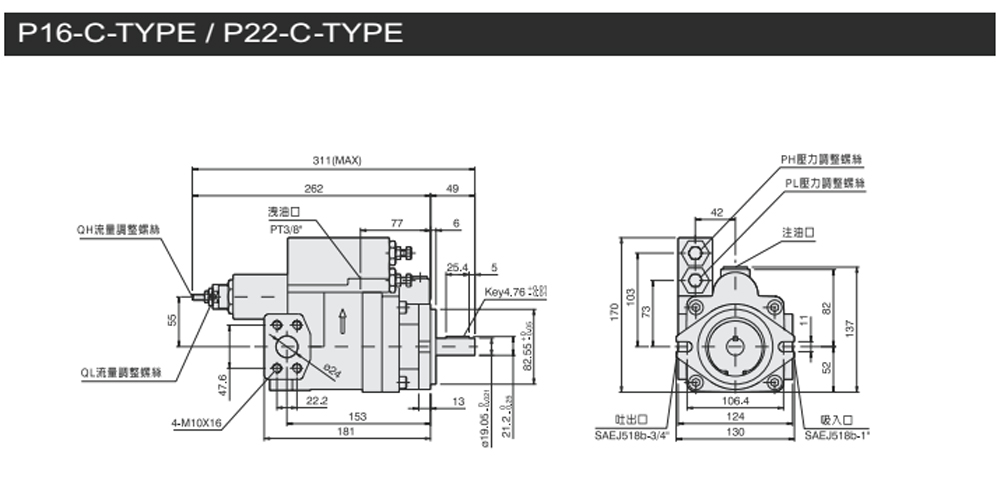

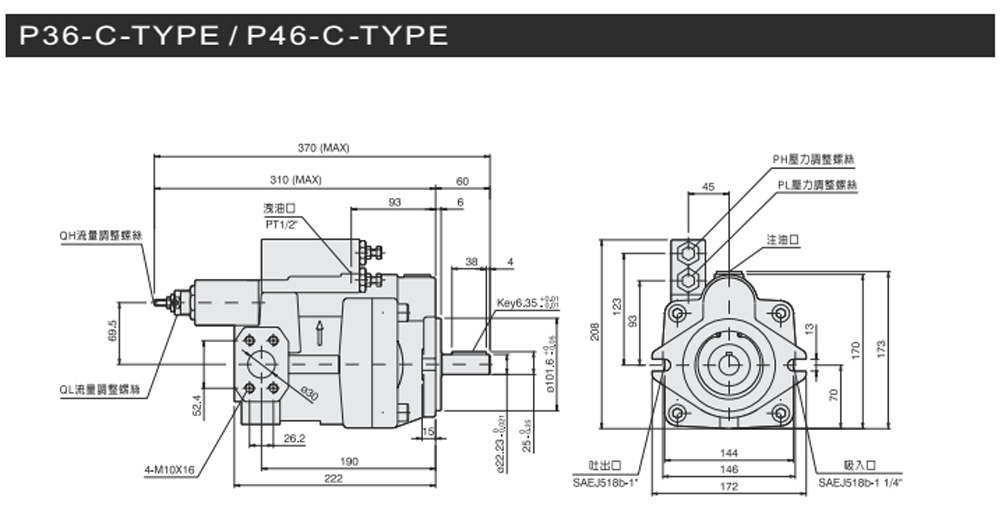

變量柱塞泵P16/22-C-*尺寸圖下載 變量柱塞泵P36/46-c-*尺寸圖下載
變量柱塞泵P系列電磁低壓卸載型尺寸圖

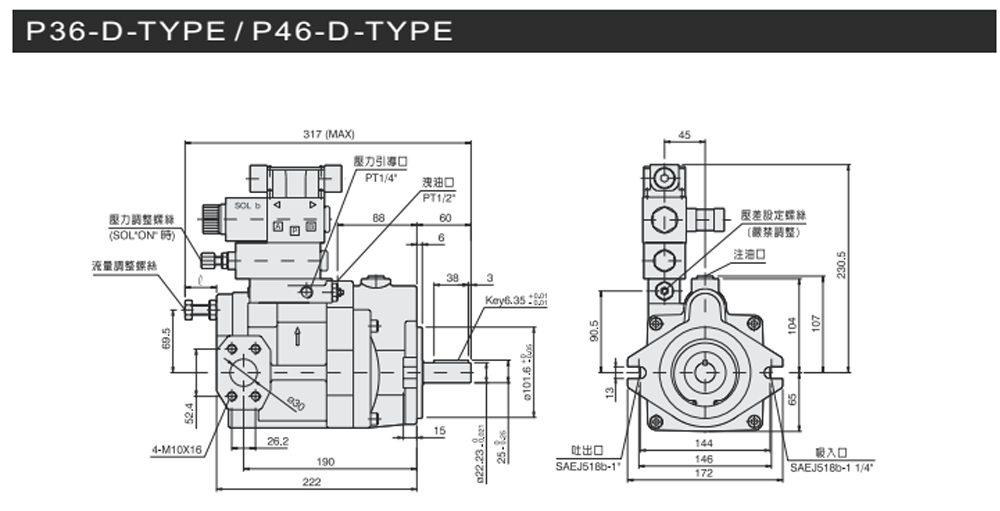

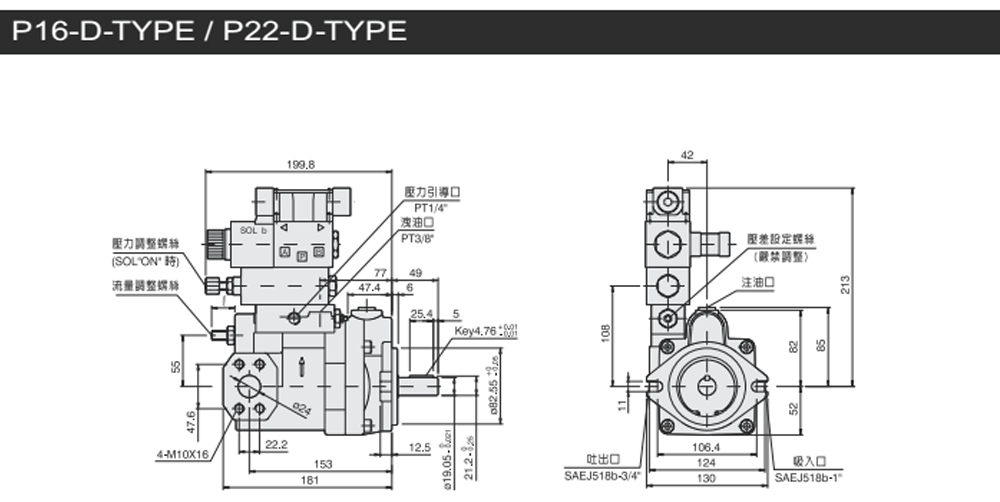

變量柱塞泵P16/22-D-*尺寸圖下載 變量柱塞泵P36/46-D-*尺寸圖下載
變量柱塞泵P系列電磁兩段壓力控制型尺寸圖

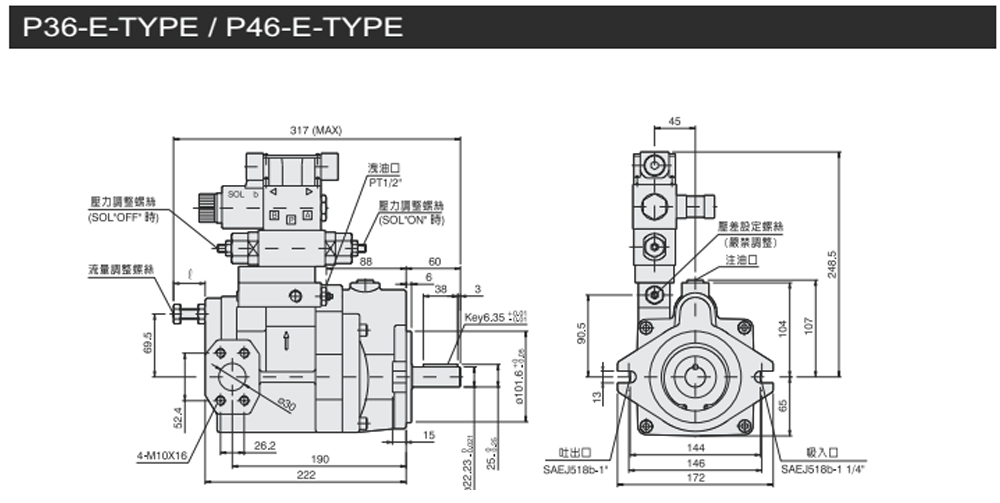

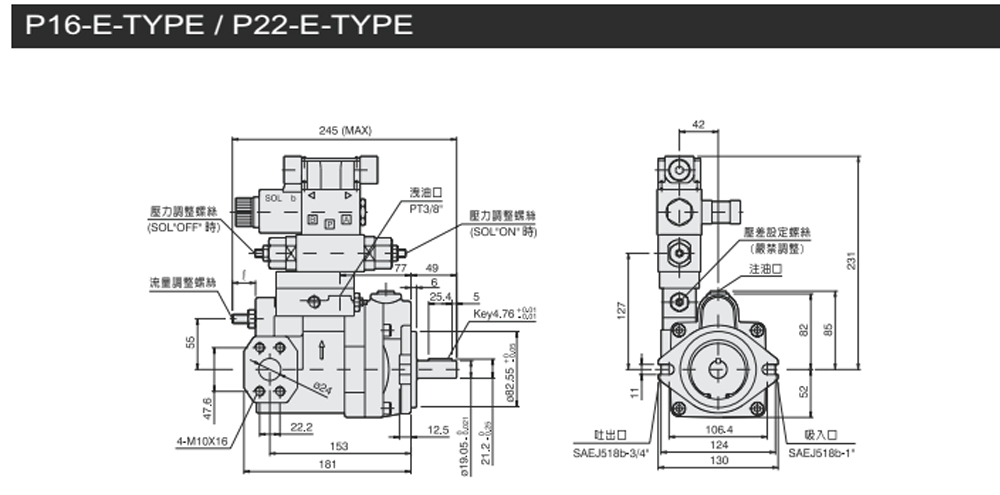

變量柱塞泵P16/22-E-*尺寸圖下載 變量柱塞泵P36/46-E-*尺寸圖下載

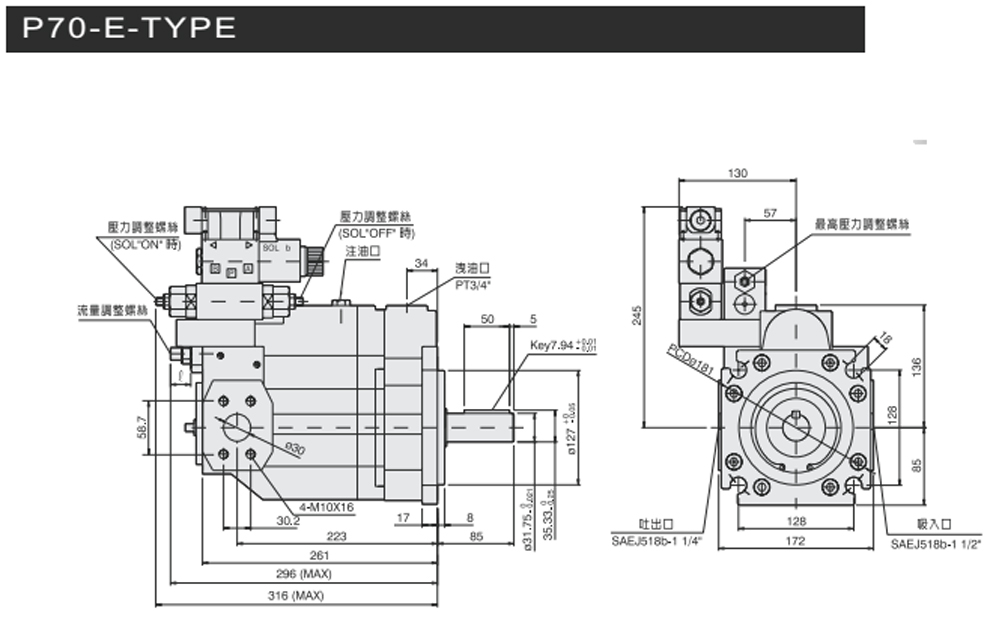

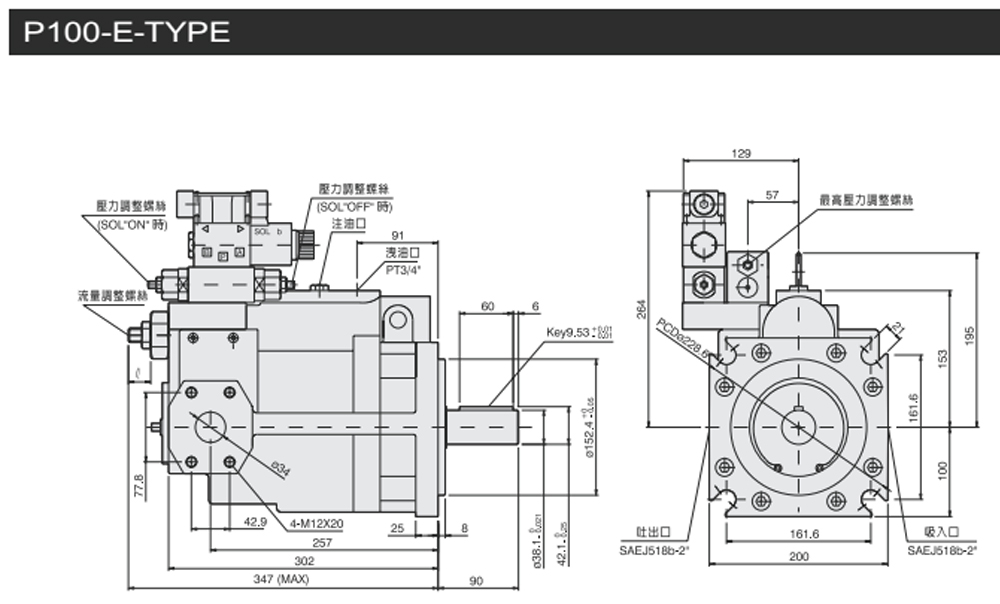

變量柱塞泵P70-E*尺寸圖下載 變量柱塞泵P100-E*尺寸圖下載
變量柱塞泵P系列負荷感應控制型尺寸圖

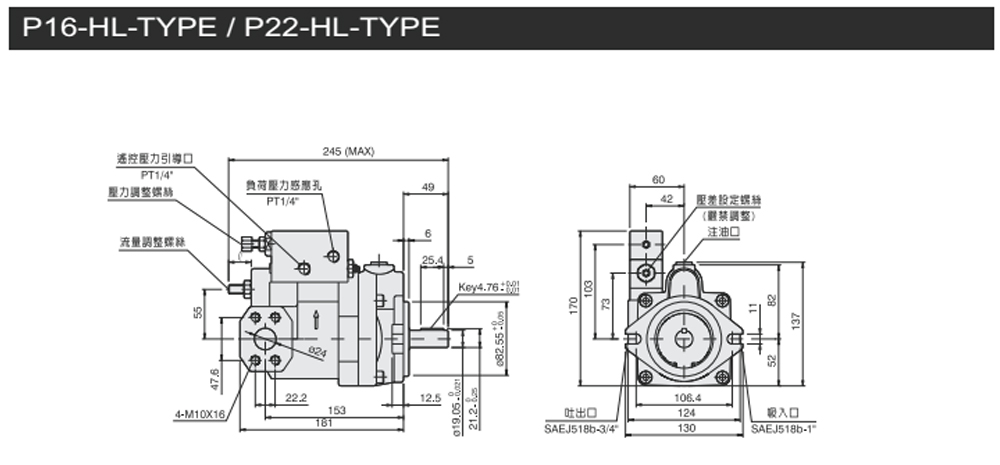

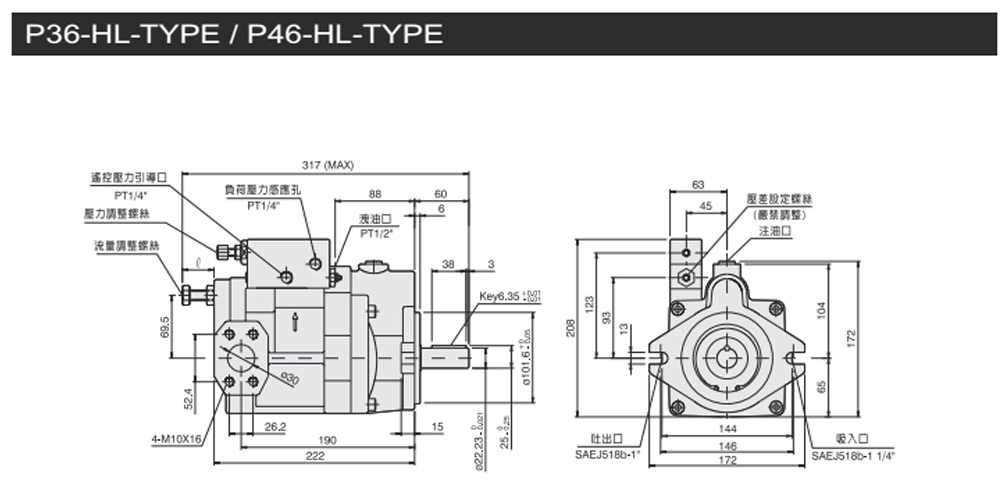

變量柱塞泵P16/22-HL-*尺寸圖下載 變量柱塞泵P36/46-HL-*尺寸圖下載

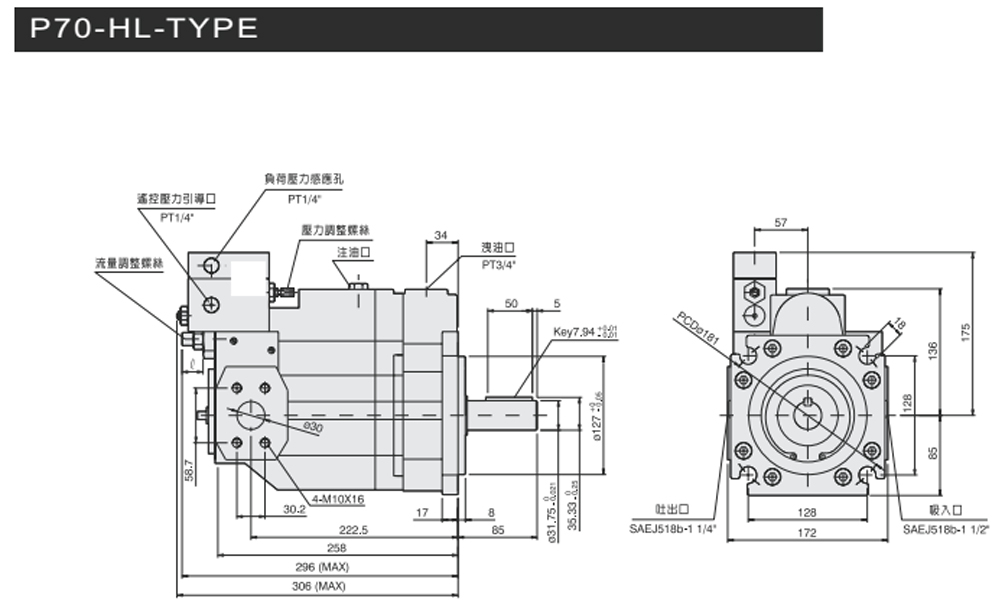

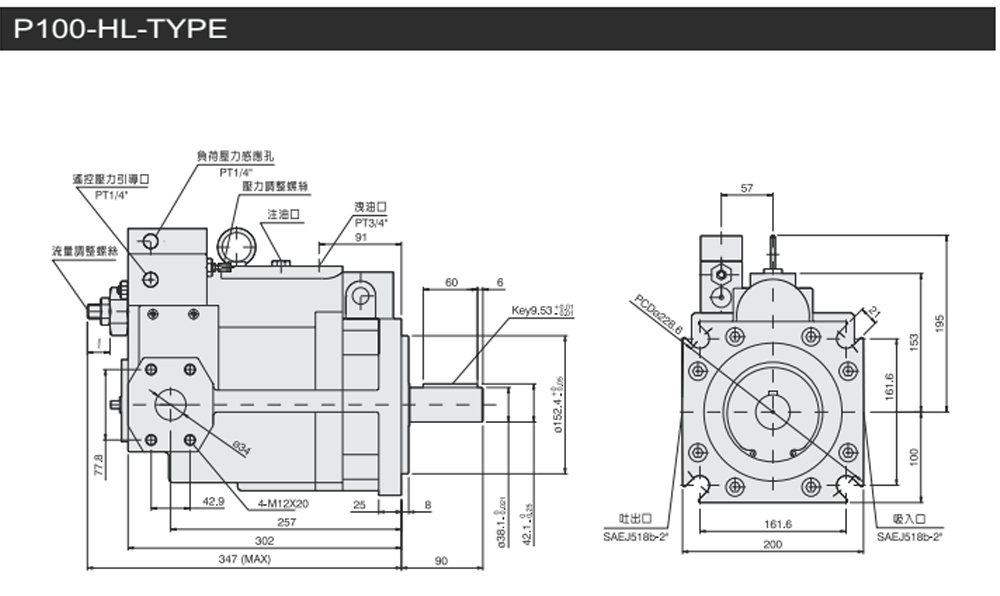

變量柱塞泵P70-HL*尺寸圖下載 變量柱塞泵P100-HL*尺寸圖下載
