- 柱塞泵
-
-
變量柱塞泵PV16～270
產品型號：PV016 PV020 PV023 PV032 PV040 PV046 PV063 PV071 PV080 PV092 PV0140 PV0180 PV270
高壓變量柱塞泵PV系列新式斜板轉軸結構、補償活塞、通軸設計，可變聯、多聯或與其他油泵連接。廣泛應用于車輛工業、船舶、鍛壓、輪胎機、注塑機、機床、專用機。常壓350bar瞬間420bar。
- 產品介紹
- 規格參數
高壓變量柱塞泵PV016～PV270型號說明
PV 063 -A -R M 1 A D12 V 系列號碼 規格
排量控制方式 旋轉方向 軸心形式 螺紋 通軸裝配 電壓型式 密封件型式 高壓變量
柱塞泵詳見
規格表控制方式 R:右旋
L:左旋M:公制 平鍵
(標準型)
K:公制 花鍵
(標準型)
N:英制 平鍵
(特制型)
D:英制 花鍵
(特制型)0:不附法蘭
1:BSPP(公制)
2:PT/RC(英制)
3:UNF;4:NPT(英制)A:單泵
(標準)
B:通軸泵空白:標準
A:AC100V (50-60Hz)
B:AC110V (60Hz)
C:AC200V (50-60Hz)
D:AC220V (60Hz)
E:DC12V
F:DC24無標志:丁腈橡膠
(標準型)
V:氟橡膠
E:乙烯-丙烯高壓變量柱塞泵PV016～PV270規格表
型號 幾何排量 標準壓力

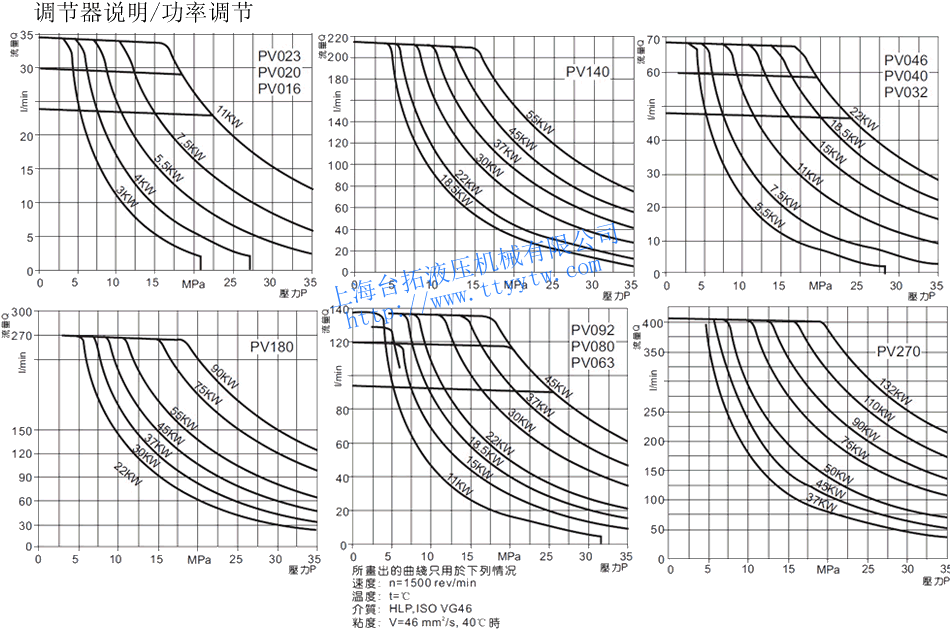

bar吐出量Pump Delivery(7Bar)100PSI 轉速 重量 1200RPM 1500RPM 1800RPM Max Min ml/rev in3/rev LPM U.S.GPM LPM U.S.GPM LPM U.S.GPM RPM RPM KG LB PV016 16 0.98 42 35 19.2 5.1 24 6.3 28.8 7.6 2750 300 19 41.8 PV020 20 1.2 24 6.3 30 7.9 36 9.5 PV023 23 1.4 27.6 7.3 34.5 9.1 41.4 40.9 PV032 32 1.9 38.4 10.1 48 12.7 57.6 15.2 2400 30 66 PV040 40 2.4 48 12.7 60 15.9 72 19 PV046 46 2.8 55.2 14.6 69 18.2 82.8 21.9 PV063 63 3.8 75.6 20 94.5 25 113.4 30 2100 60 132 PV071 71 4.3 85.8 22.7 107 28.3 128.7 34 PV080 80 4.8 96 25.4 120 31.7 144 38 2000 PV092 92 5.6 110.4 29.2 138 63.5 165.6 43.8 1900 PV140 140 8.5 168 44.4 210 55.5 252.1 66.6 2200 90 198 PV180 180 11 216 57.1 70 71.3 324 85.6 PV270 270 16.5 324 85.6 405 107 486 128.4 1800 172 378.4 高壓變量柱塞泵PV016~PV270調節器說明/功率調節

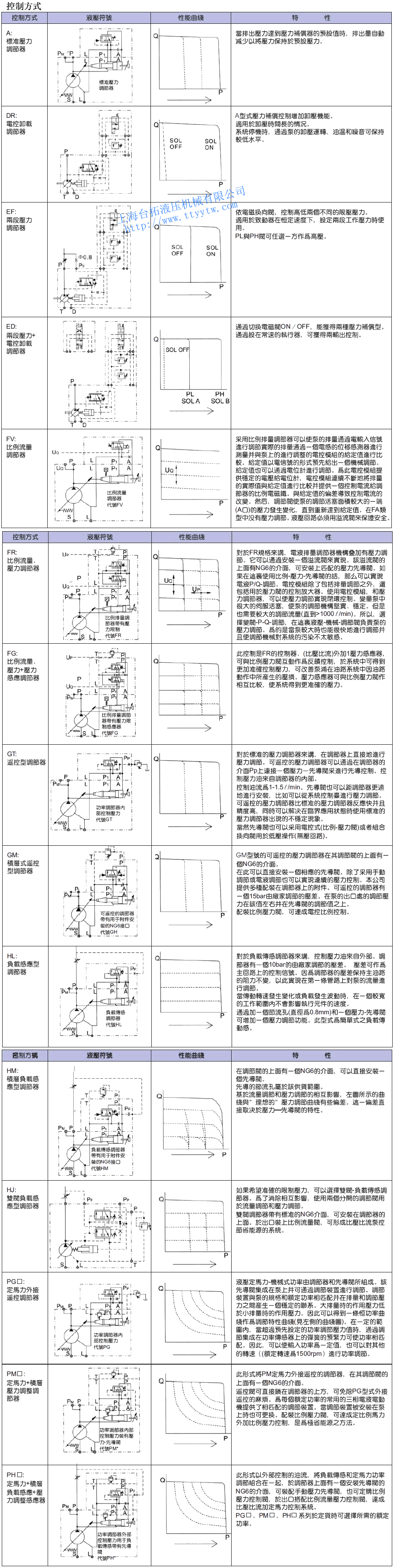

高壓變量柱塞泵PV系列調節器說明/功率調節下載

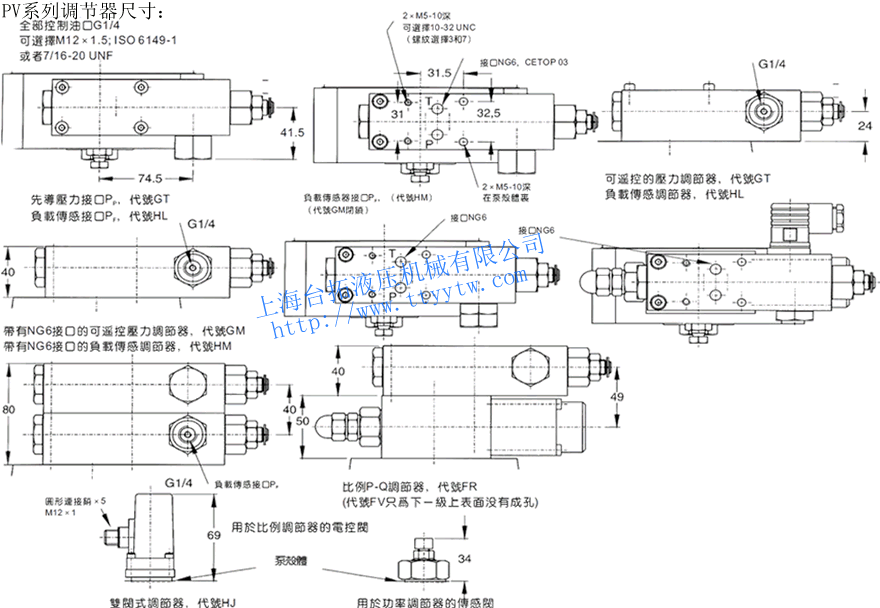

高壓變量柱塞泵PV016~PV270調節器尺寸
高壓變量柱塞泵PV016～PV270尺寸圖

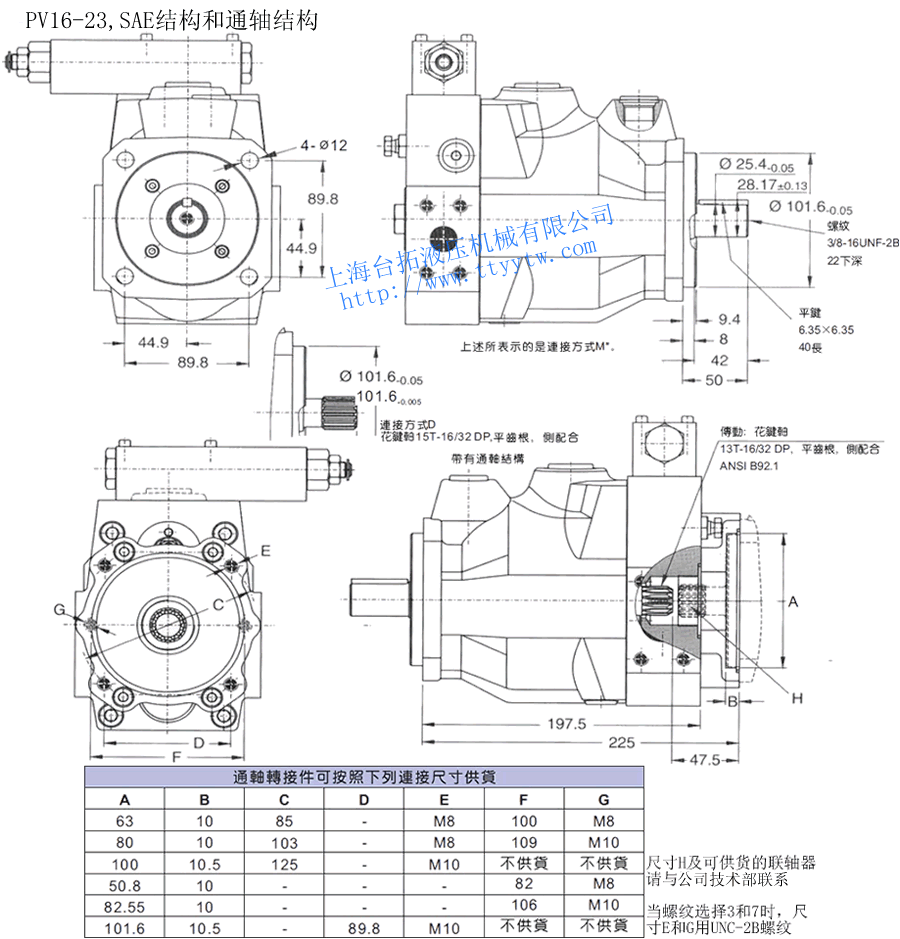

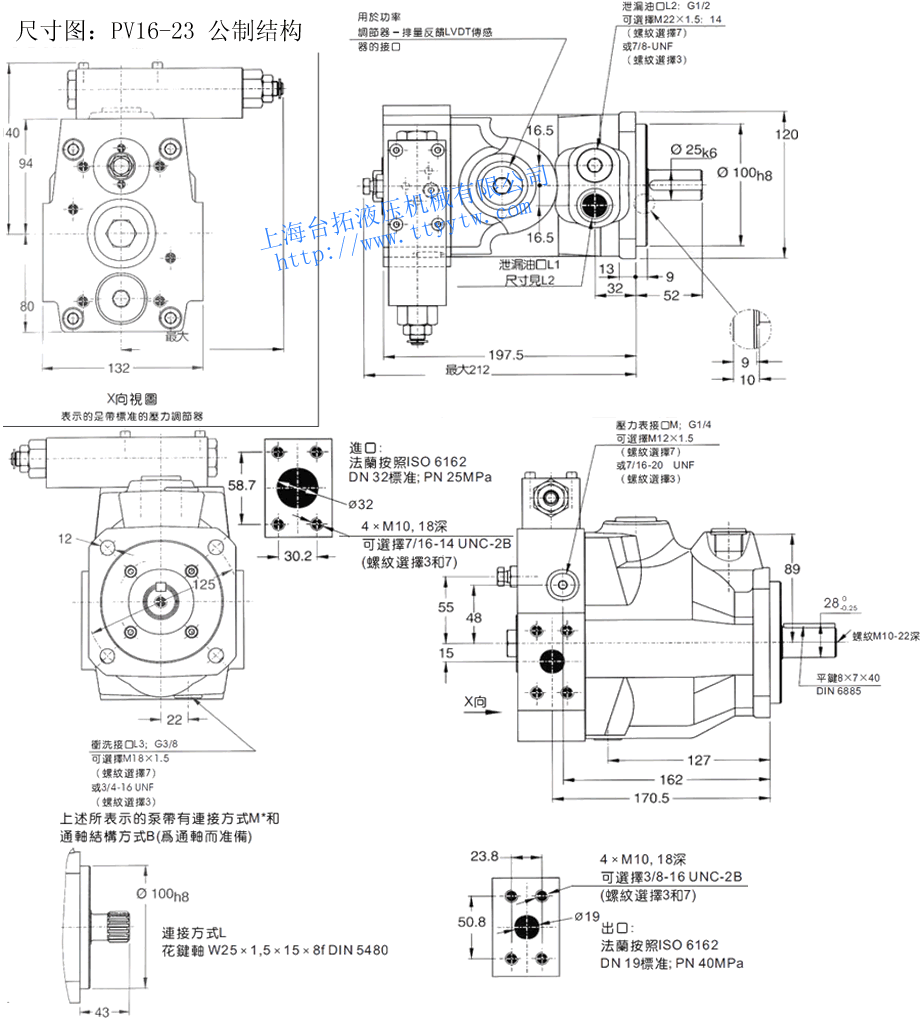

高壓變量柱塞泵PV16-PV23公制結構下載 高壓變量柱塞泵PV16-PV23,SAE結構和通軸結構下載

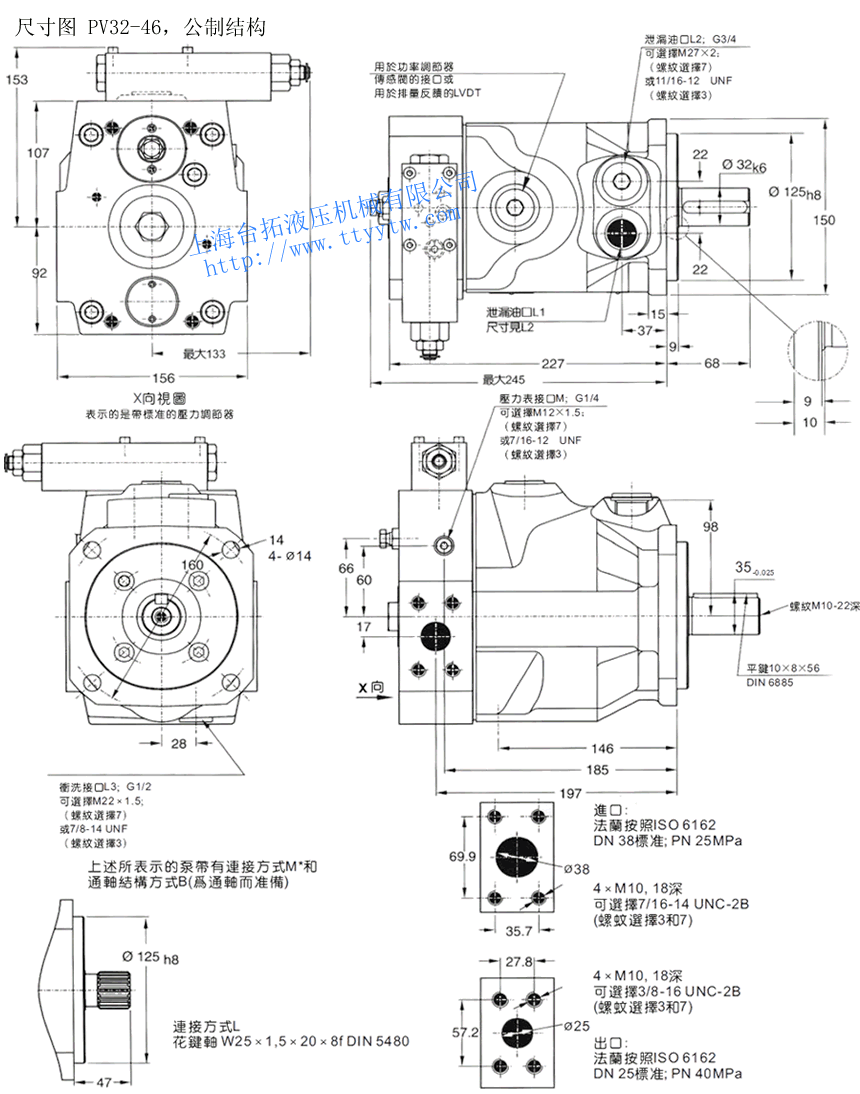

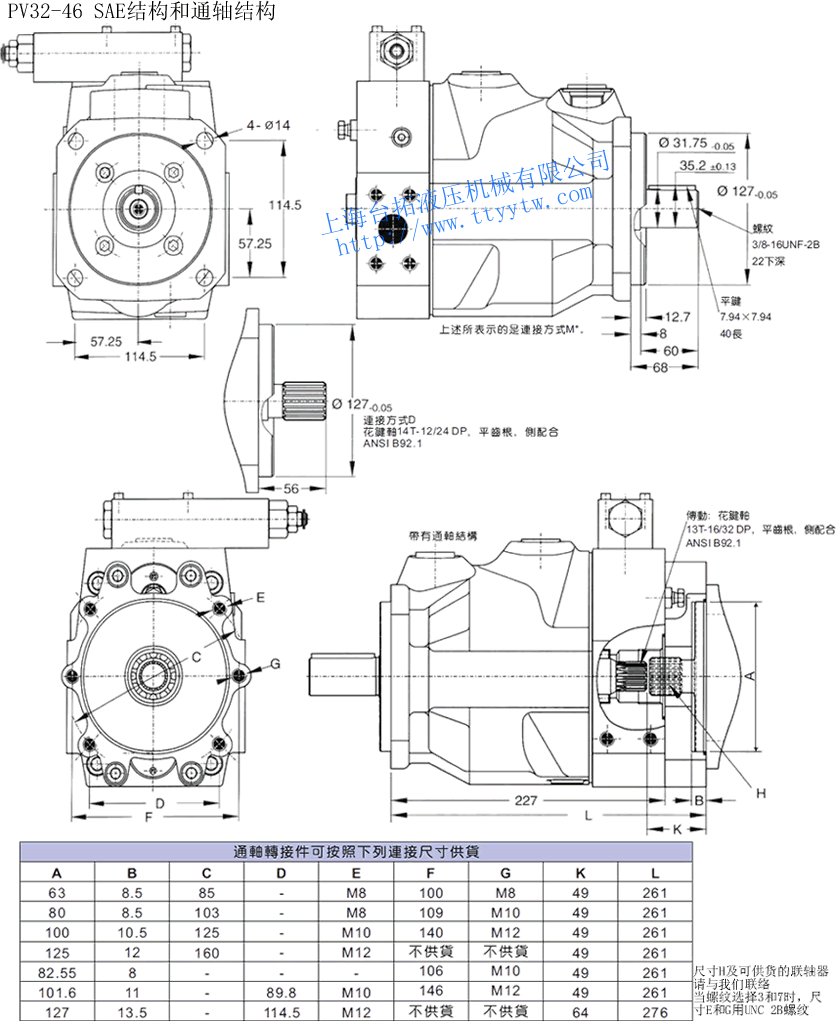

高壓變量柱塞泵PV32-PV46公制結構下載 高壓變量柱塞泵PV32-PV46,SAE結構和通軸結構下載

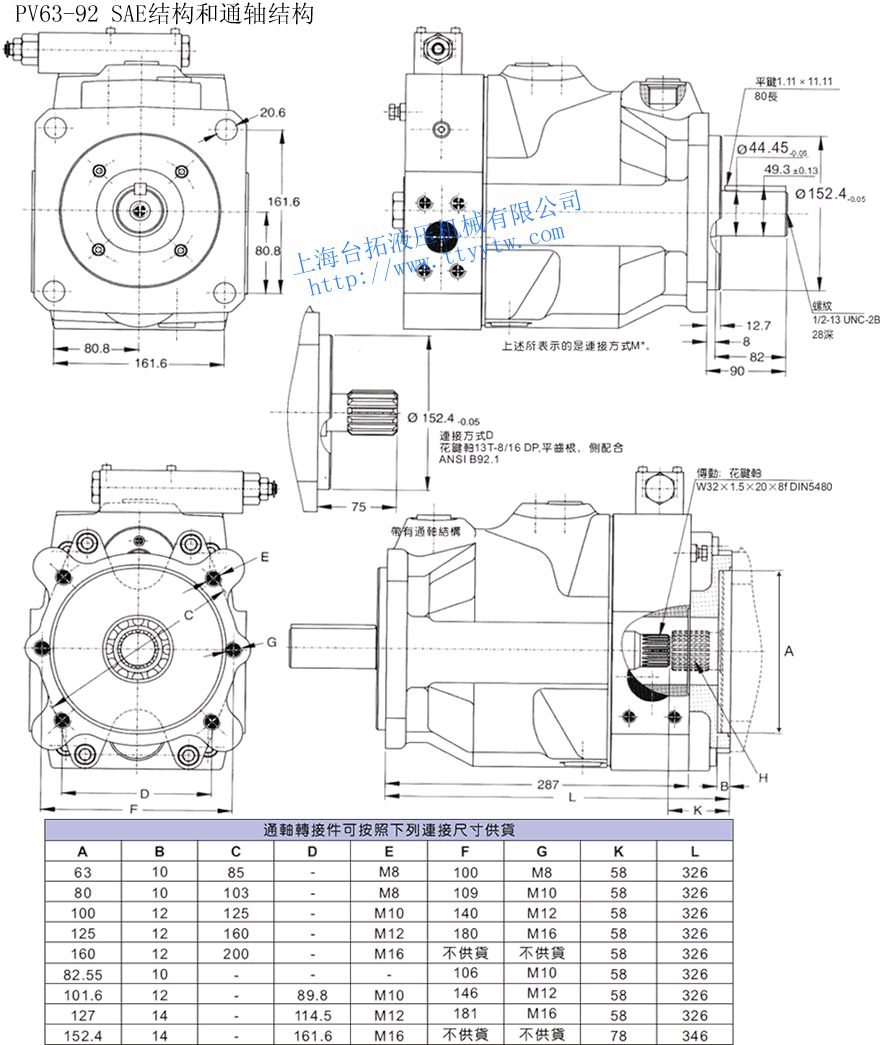

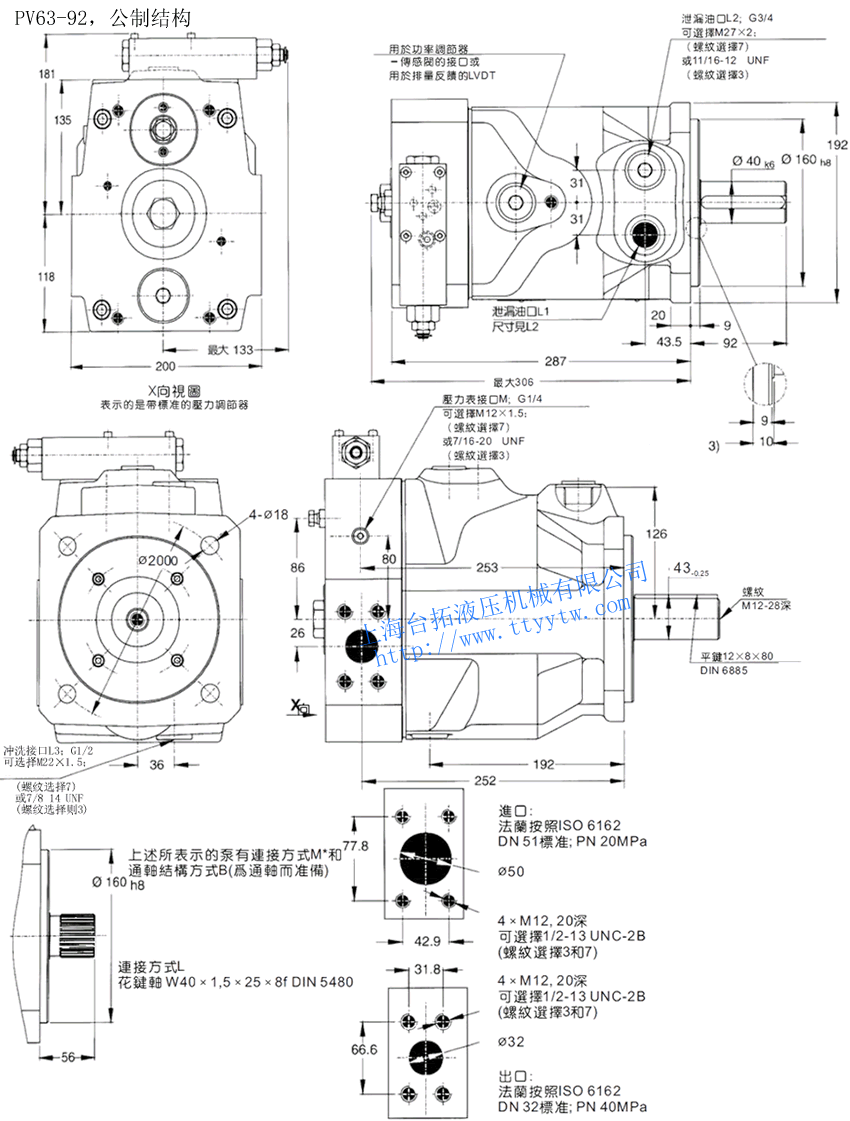

高壓變量柱塞泵PV63-PV92公制結構下載 高壓變量柱塞泵PV63-PV92,SAE結構和通軸結構下載

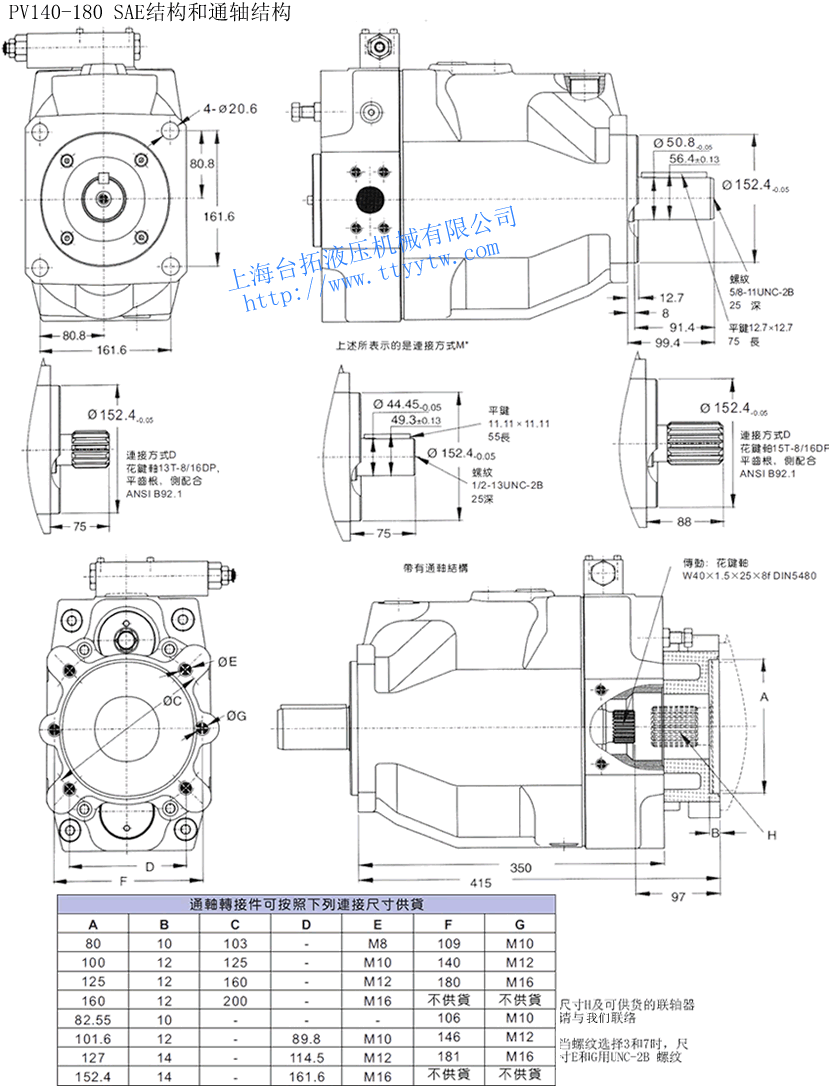

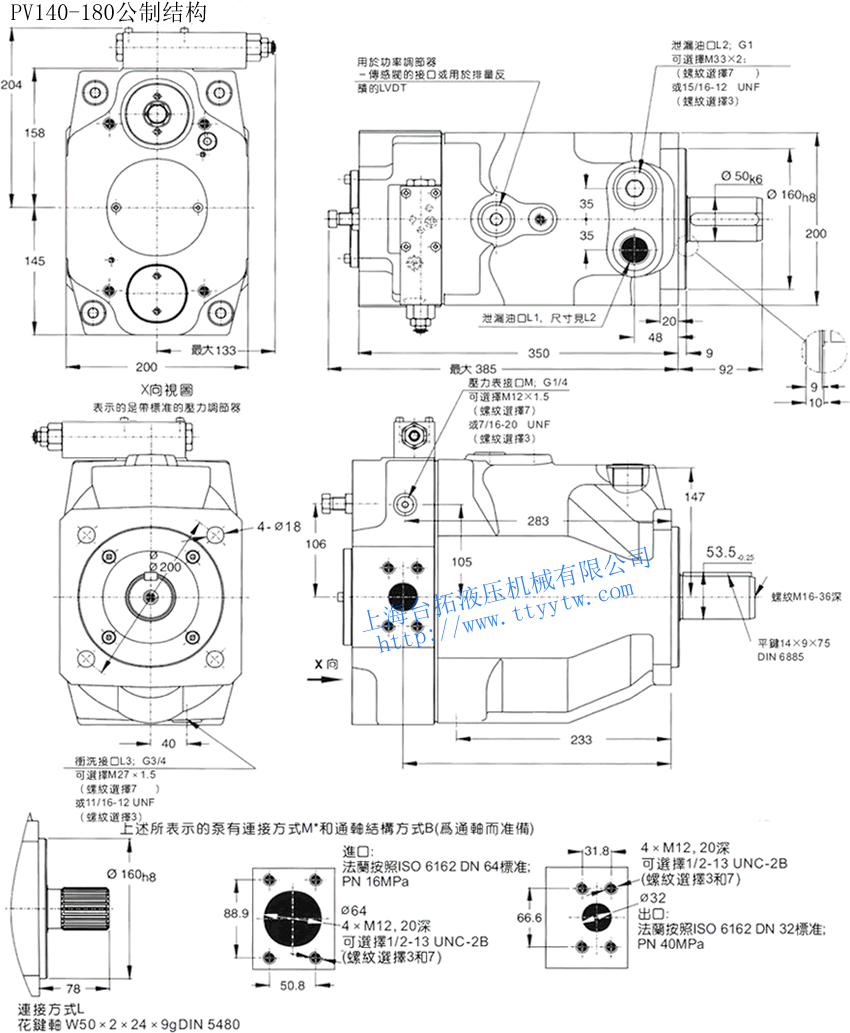

高壓變量柱塞泵PV140-PV180公制結構下載 高壓變量柱塞泵PV140-PV180,SAE結構和通軸結構下載

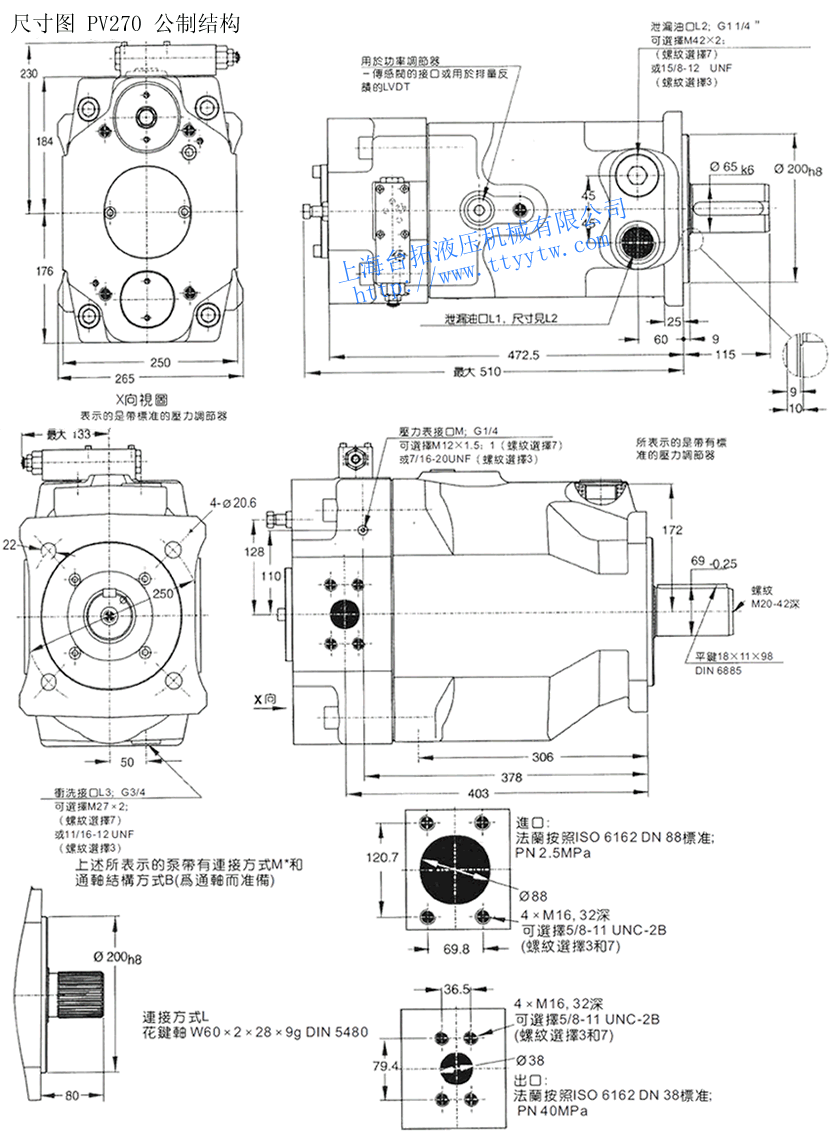

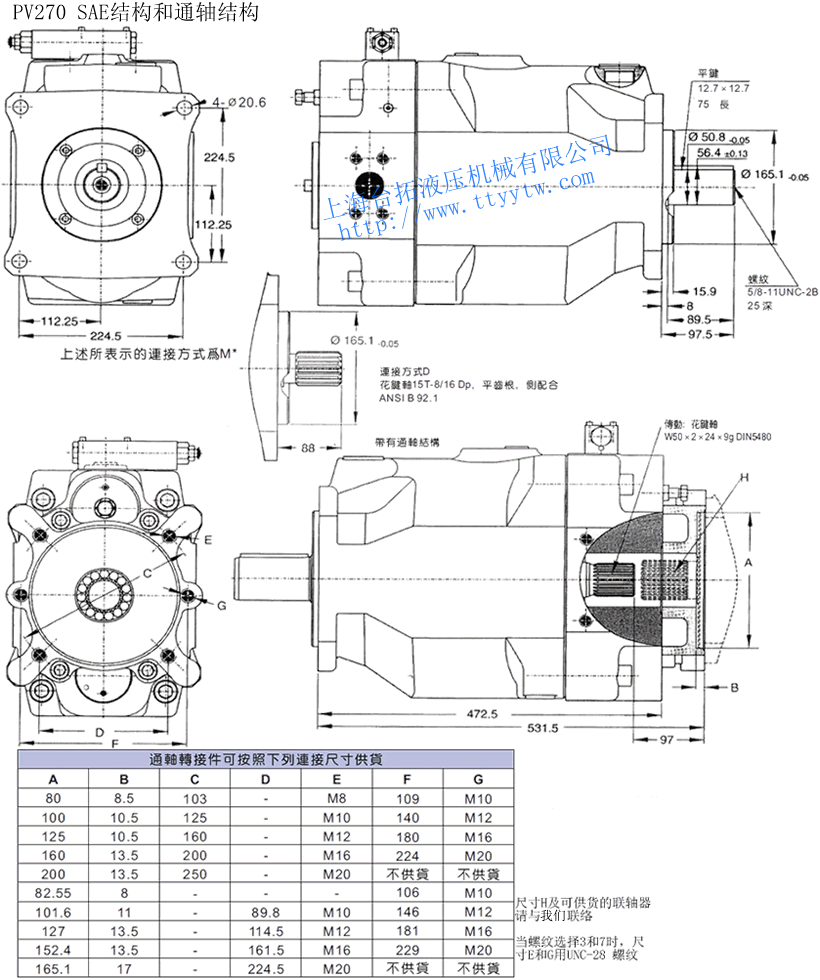

高壓變量柱塞泵PV270公制結構下載 高壓變量柱塞泵PV270,SAE結構和通軸結構下載

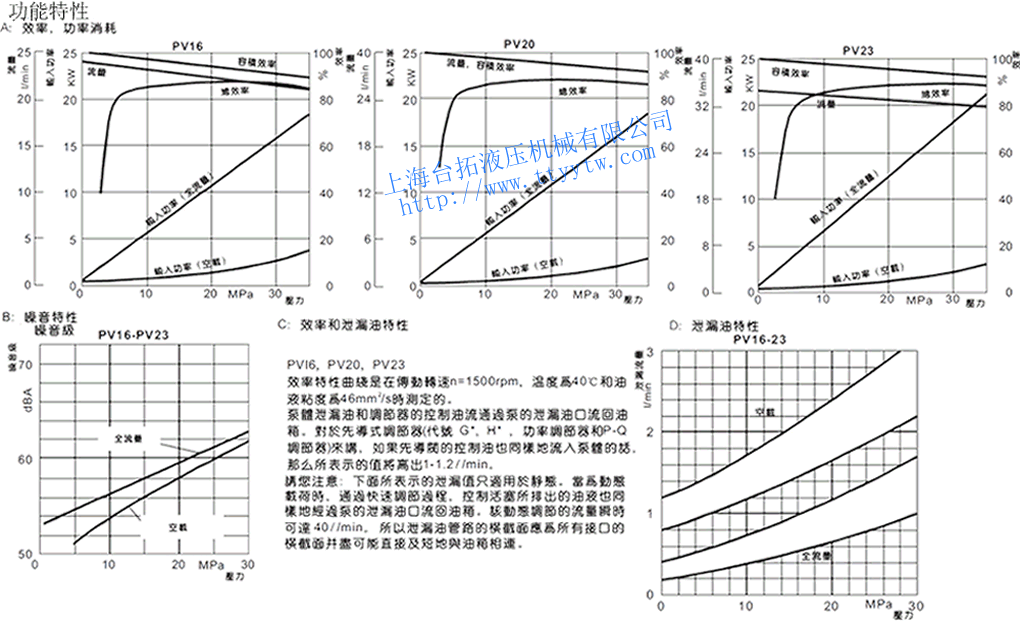

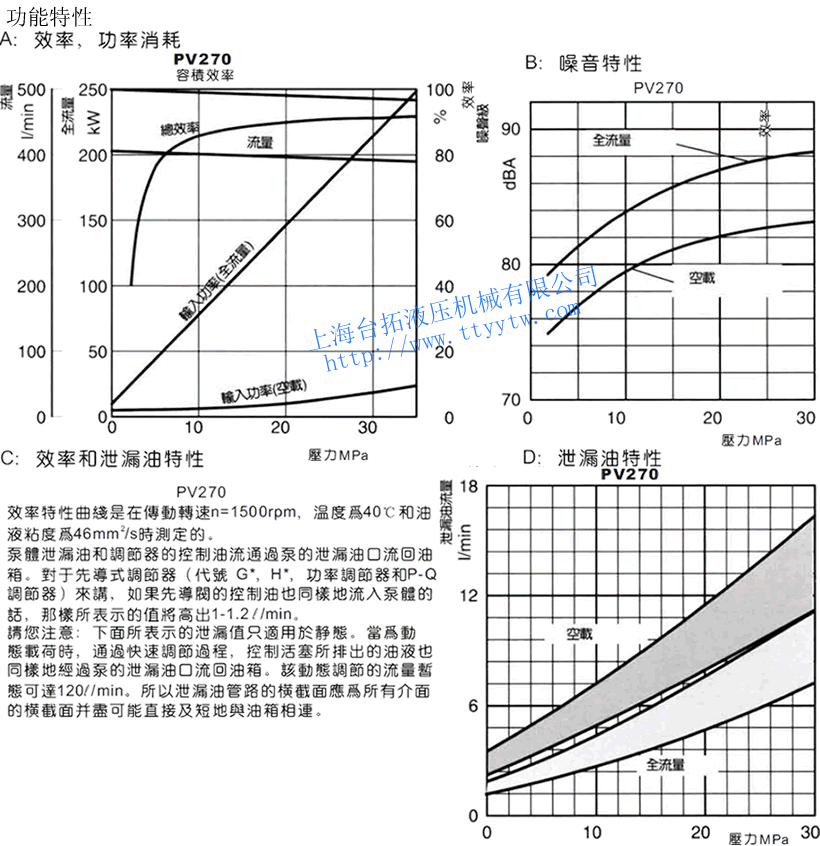

高壓變量柱塞泵PV016～PV270功能特性

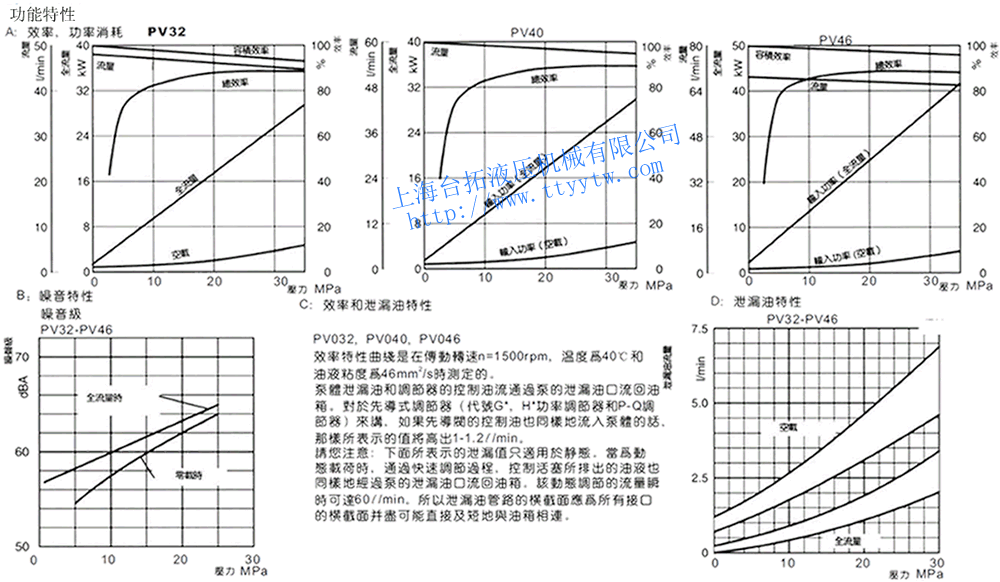

高壓變量柱塞泵PV16-PV23功能特性下載 高壓變量柱塞泵PV32-PV46功能特性下載

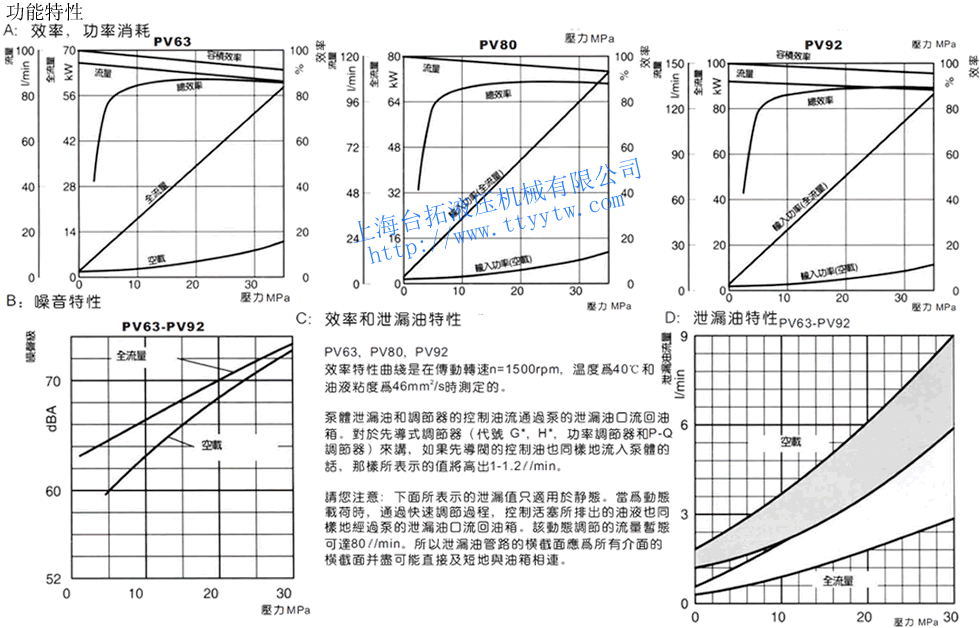

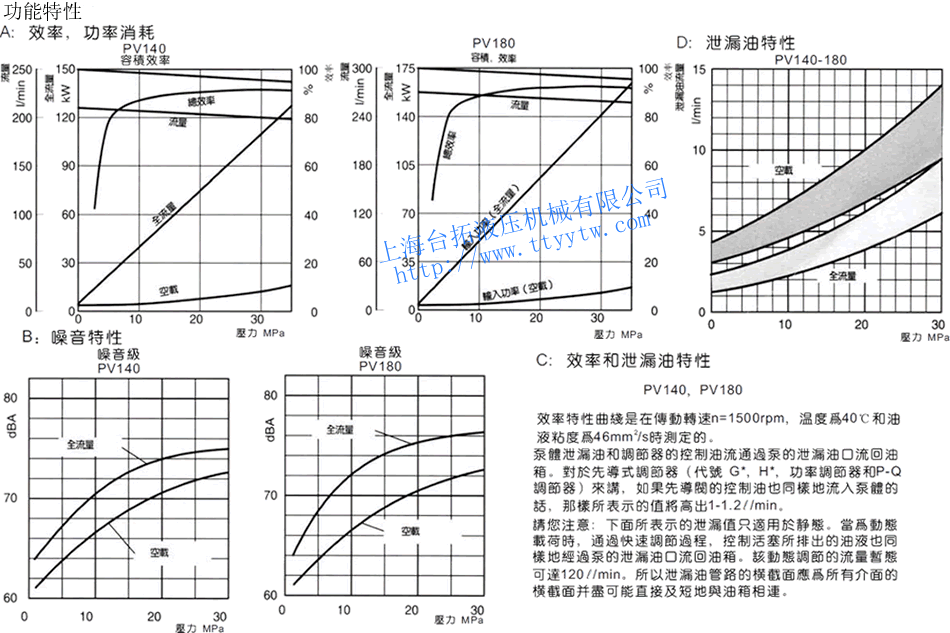

高壓變量柱塞泵PV63-PV92功能特性下載 高壓變量柱塞泵PV140-PV180功能特性下載
高壓變量柱塞泵PV270功能特性下載
