- 插裝閥
-
-
壓力邏輯閥閥門LGP
產品型號：壓力邏輯閥閥門LGP
壓力邏輯閥閥門LGP
- 產品介紹
- 規格參數
壓力邏輯閥閥門LGP功能符號與功能(含塞頭型)
符 號 功 能 型 號 彈簧壓力Δp(bar) 重量 公稱尺寸LGP
LGP-16-0.3-00 0.3 0.2 16 LGP-16-1.0-00 1.0 LGP-16-4.0-00 4.0 LGP-16-8.0-00 8.0 LGP-25-0.3-00 0.3 0.5 25 LGP-25-1.0-00 1.0 LGP-25-2.5-00 2.5 LGP-25-4.0-00 4.0 LGP-25-8.0-00 8.0 LGP-32-0.3-00 0.3 0.9 32 LGP-32-1.0-00 1.0 LGP-32-4.0-00 4.0 1.0 LGP-32-6.0-00 6.0 LGP-32-7.5-00 7.5 LGP-40-0.3-00 0.3 1.9 40 LGP-40-1.0-00 1.0 LGP-40-3.0-00 3.0 LGP-40-4.0-00 4.0 LGP-50-0.3-00 0.3 3.2 50 LGP-50-1.0-00 1.0 LGP-50-3.0-00 3.0 備注：壓力邏輯閥閥門LGP功能符號與型號(含塞頭型)面積比1：1。
壓力邏輯閥閥門LGP功能符號與功能(含節流孔型)
符 號 功 能 公稱尺寸LGP 型 號 節流孔 彈簧壓力Δp(bar) 凈重
16 LGP-16-0.3-0.8 0.8 0.3 0.2 LGP-16-3.0-1.0 1.0 3.0 25 LGP-25-0.3-1.0 1.0 0.3 0.5 LGP-25-2.5-10 1.0 2.5 32 LGP-32-3.0-1.0 1.0 3.0 0.9 40 LGP-40-3.0-1.2 1.2 3.0 1.8 50 LGP-50-3.0-1.2 1.2 3.0 3.3 此插裝閥不太適合使用為比例式引導閥 備注：壓力邏輯閥閥門LGP功能符號與型號(含節流孔型)面積比1：1。

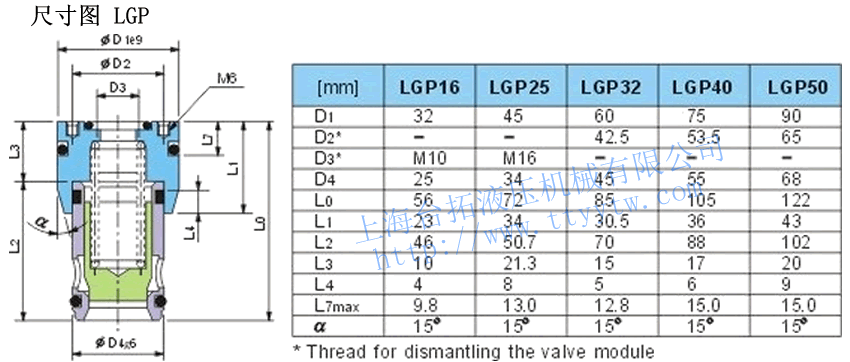

壓力邏輯閥閥門LGP外觀尺寸圖
