- 插裝閥
-
-
二通插裝式安全閥LSV
產品型號：二通插裝式安全閥LSV
二通插裝式安全閥LSV它的作用是確保設備在安全門關好的情況下方可正常運行，避免操作者在未關門時不當操作造成人身傷害和設備損壞。
- 產品介紹
- 規格參數
二通插裝式安全閥LSV型號說明
LSV 16 A 40 -20 V -10 系列號碼 規格 機能型式 開啟壓力 接線方式 密封件材質 設計號 插裝式
安全閥03：10通徑
06：25通徑
10：32通徑參見下表 10：1.0bar
20：2.0bar
40：4.0bar20：插頭接線座
帶指示燈
30：插頭接線座
不帶指示燈無代號：丁腈橡膠
V：氟橡膠10 二通插裝式安全閥LSV特性及位置監控
特性 位置監控 最大工作壓力 A,B,X：315bar 原理 磁性開關(彈簧) 工作溫度 -25～85℃ 切換點 在正遮蓋范圍內 粘度 10～500mm2/s 供應電壓 U=24V±20%直流 彈簧 B口開啟壓力 每路輸入電流 最大50mA 先導閥直動式閥 NG6 內部電阻 集成式24Ω 遮蓋區域泄漏量
當P=100bar和V=35mm2/s錐閥 與外部電感負載鏈接發光閃耀裝置 發光二級管 防護等級 IP65 DIN40050 暫載率 100%ED 通徑 NG16 NG25 NG32 NG40 NG50 切換頻率 10Hz cm2/s 40 50 75 170 200 安裝位置 插頭面向上或水平裝 二通插裝式安全閥LSV注意事項及使用說明

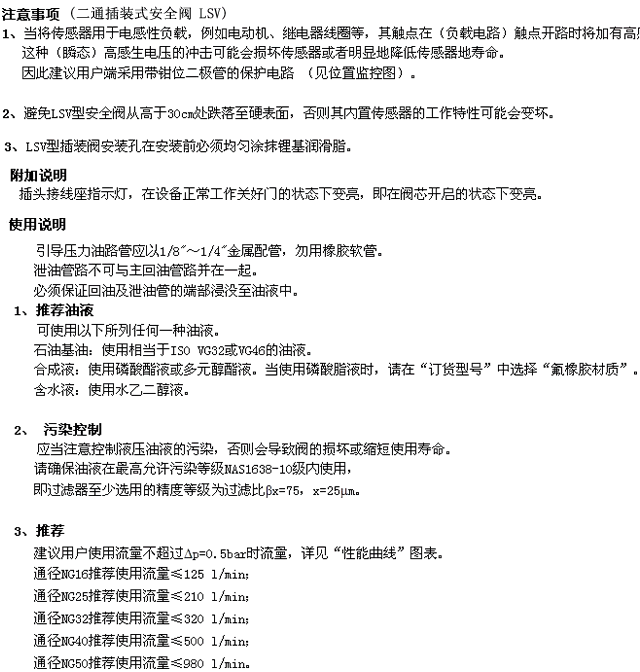

二通插裝式安全閥LSV注意事項及使用說明下載

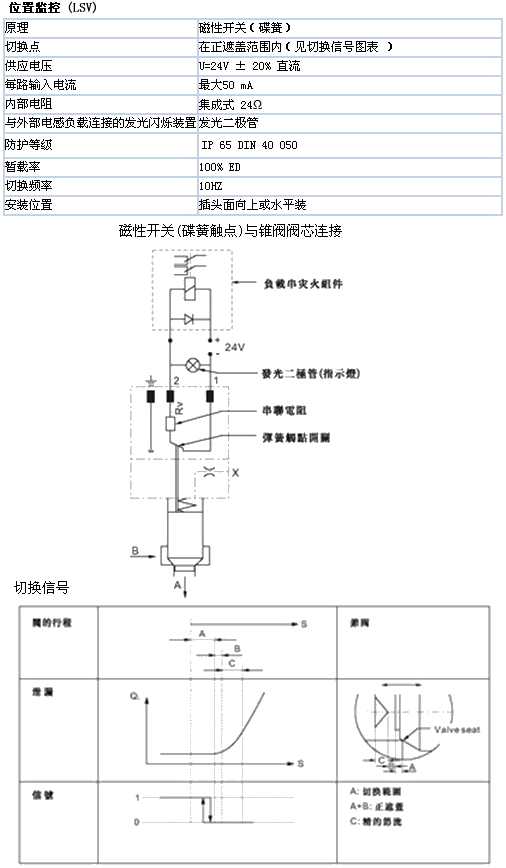

二通插裝式安全閥LSV位置監控

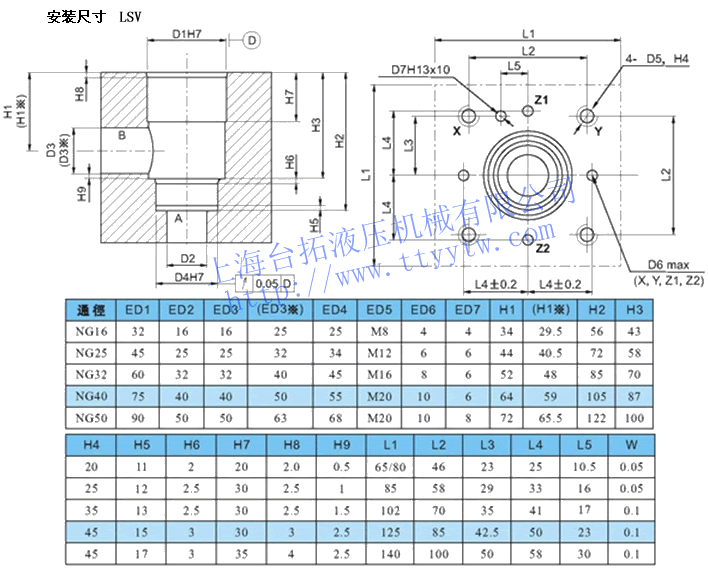

二通插裝式安全閥LSV安裝尺寸

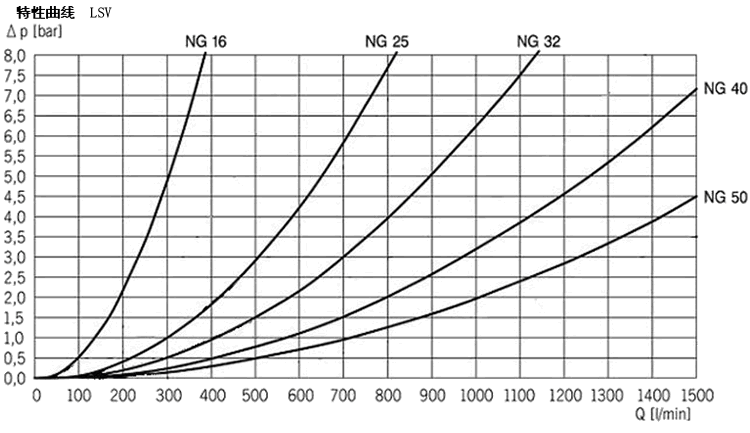

二通插裝式安全閥LSV性能曲線

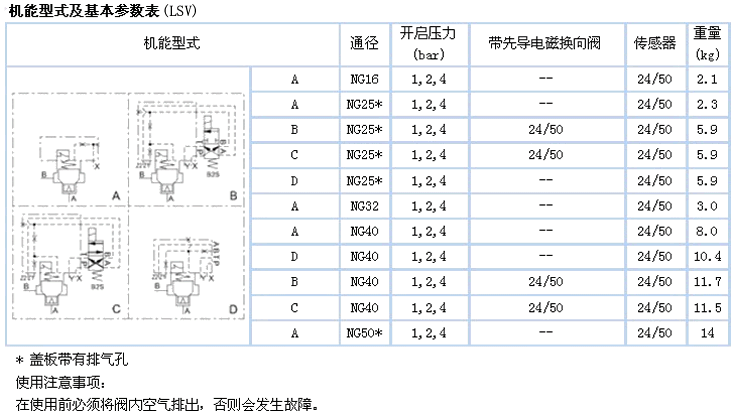

二通插裝式安全閥LSV機能型式及參數

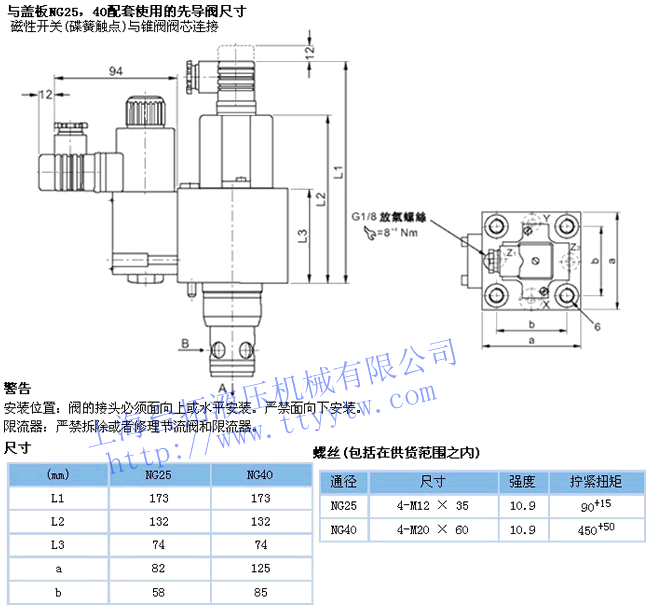

二通插裝式安全閥與蓋板NG2540配套使用的先導閥尺寸
