- 電液比例閥
-
-
比例放大板AMP
產品型號：比例放大板AMP
比例放大板AMP
- 產品介紹
- 規格參數
比例放大板AMP型號說明
被驅動閥型號 放大板型號 適配變壓器型號 ER-G01-*-20/10
ER-G03-*-L/R-20/11
ER-G06-*-L/R-20/11AMP-01-1-20 MA-02-2-20 EFRD-G03/06-*-20 AMP-01-2-20 EFRDC-G03-*-20 備注：為使性能穩定，請建議使用本公司配套之放大板及變壓器。
比例放大板AMP性能規格表
AMP-01 -1 20 比例閥放大板 1：比例壓力(單比例) 設計號 2：比例壓力流量(雙比例) 比例放大板AMP主要技術參數
類 別 尺寸mm 工作電壓 工作頻率 輸出電流 輸出電壓 工作溫度 上升下
降時間控制信號設
定用電位器輔助電源
輸出電位器單比例放大板
161×100 24VAC
16VAC200Hz 0～1A 0～5VDC
0～10VDC-20℃～+70℃ 0.1～1.5s 5KΩ
≥1/4W12VDC 雙比例放大板 140×115 38VAC
24VAC
16VAV比例放大板AMP接線端子及元件布置

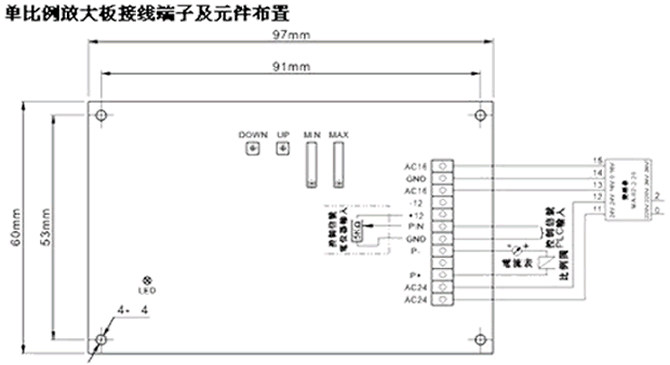

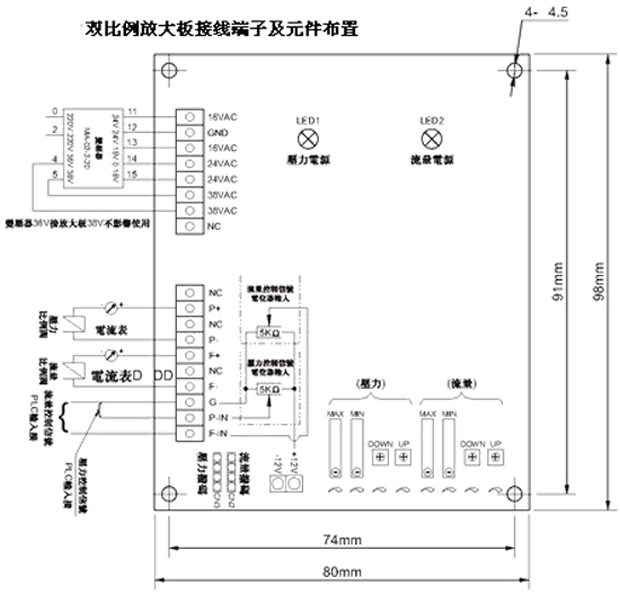

單比例放大板接線端子及元件布置下載 雙比例放大板接線端子及元件布置下載
比例放大板AMP接線說明

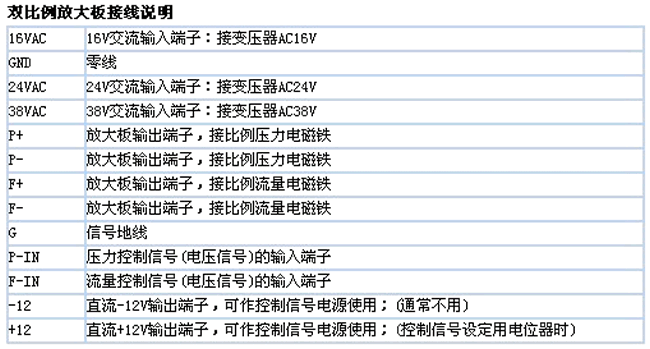

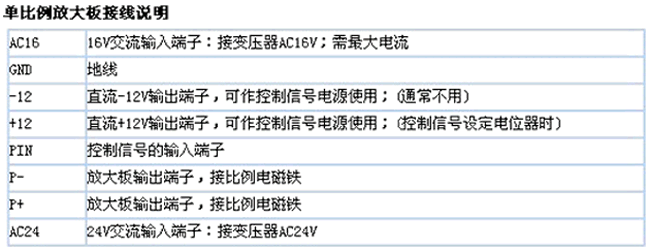

單比例放大板接線說明下載 雙比例放大板接線說明下載
