- 電液比例閥
-
-
比例式減泄壓閥FPG-02
產品型號：比例式減泄壓閥FPG-02
電液比例式減泄壓閥FPG-02
- 產品介紹
- 規格參數
電液比例式減泄壓閥FPG-02訂購型號
液壓符號 最大線圈耗電功率A/VA max 最大流量?/min 額定壓力范圍bar 凈重Kg 訂購型號
0.8/25(RL=22Ω) 40
P-A
A-T0～75 2.3 FPG-02-75 0～175 FPG-02-175 0～310 FPG-02-310
30VA FPG-02 0.2 專屬配套控制器
FPE-081裝配螺栓：4-M5×45 扭矩：6-8Nm。最小設定壓力0bar或在T孔壓力。
電液比例式減泄壓閥FPG-02特性表
概 述 結構，導引段
錐閥式 結構，主段 滑軸式 作動方式 比例電磁鐵，不帶位移控制 連接方式 板式，安裝孔鉆結構符合 NG 6 ISO 4401 安裝位置 可選 允許環境溫度 -20～+50℃ 液 壓 壓力介質 液壓油符合 DIN 51 524...535，若使用其他介質，請先洽詢 粘度-推薦值
-最大允許值20～100mm2/s
10～800mm2/s壓力介質溫度 -20～+80℃ 過濾精度
與工作可靠性及使用允許污染等級的壓力介質符合 NAS 1638 采用過濾器 Bx=75 8 X=10 9 20 10 25 油流方向 參考液壓符號 A口額定壓力 75bar 175bar 310bar 310bar A口最低壓力 0 bar (相對壓力)或T孔壓力 P口入口壓力 min. Pp=Pa=5bar 最高工作壓力 油孔A，B：315bar 油孔T：250bar(B孔堵住) 內部控制油流量 大約0.6?/min(控制) 流量 最大40?/min 電 氣 暫載率循環期間(環境因素) 100% 防護等級 符合IP 65 DIN 40 050 電磁線圈插頭 插頭符合 DIN 43 650/ISO 4400 位置傳感器連接器 專用連接器 電磁線圈電流 0.8A 線圈電阻R20 22Ω 在100%負荷和工作溫度時，最大壓力消耗 最大25 VA 靜態/動態 遲滯 ≤4% 重覆精度 ≤10% 制造公差 ≈10% 響應時間 100%信號變化
10%信號變化ON：200 ms
ON：≤250 ms備注：所有特性值為結合比例閥控制器FPE-081情況。

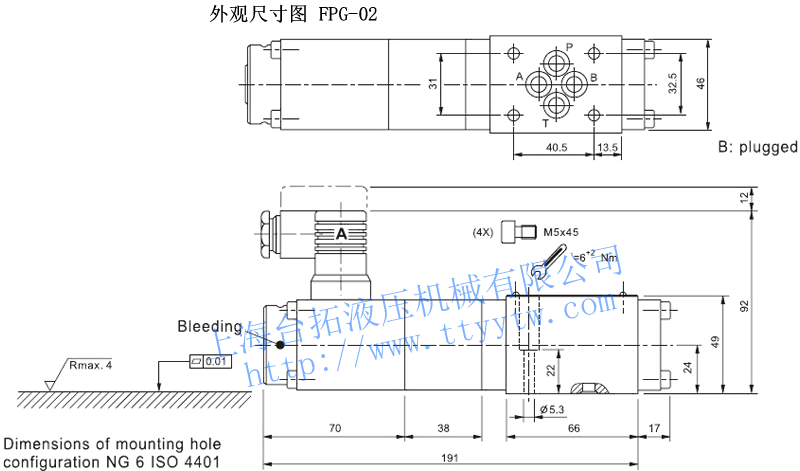

電液比例式減泄壓閥FPG-02外觀尺寸圖
