壓力補償流量閥QC-10/20
產品型號：壓力補償流量閥QC-10/20
1、壓力補償型流量控制閥QC-10,20是帶有壓力補償?shù)牧髁靠刂崎y。
2、壓力補償型流量控制閥QC-10,20二通閥通常配有單向閥，以便使反方向自由流動。
3、壓力補償型流量控制閥QC-10,20旋轉微調螺母即可調節流量大小，調節螺母帶固定鎖。
- 產品介紹
- 規格參數
壓力補償型流量控制閥QC-10,20型號說明
QC -10 /3 V ** /* 系列號碼 通徑 閥機能 選項 設計序號 系統油液 壓力補償型
流量控制閥10=ISO/Cetop 06
20=ISO/Cetop 072=兩通閥
3=三通閥-=帶單向閥
V=不帶旁路單向閥- /WE=水乙二醇
/PE=磷酸酯壓力補償型流量控制閥QC-10,20規格表

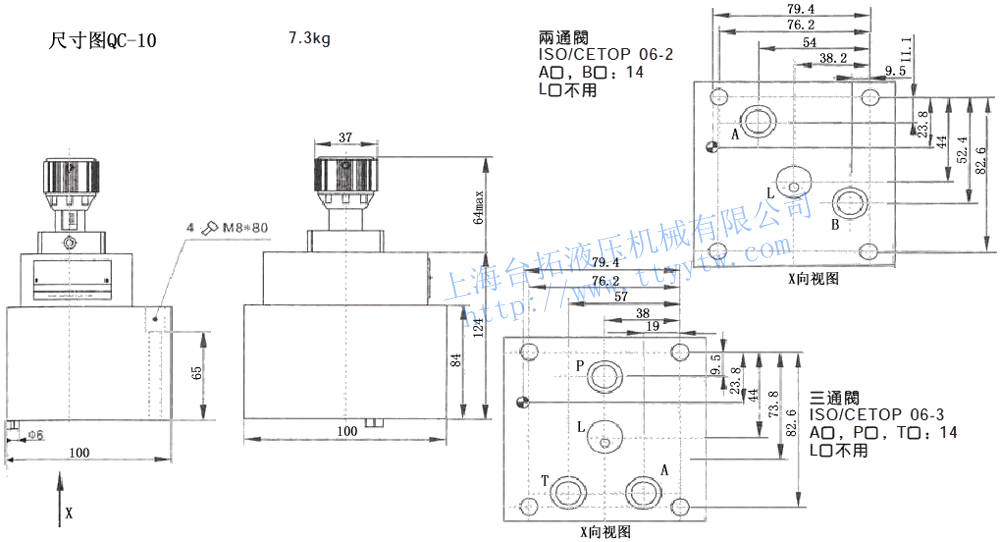

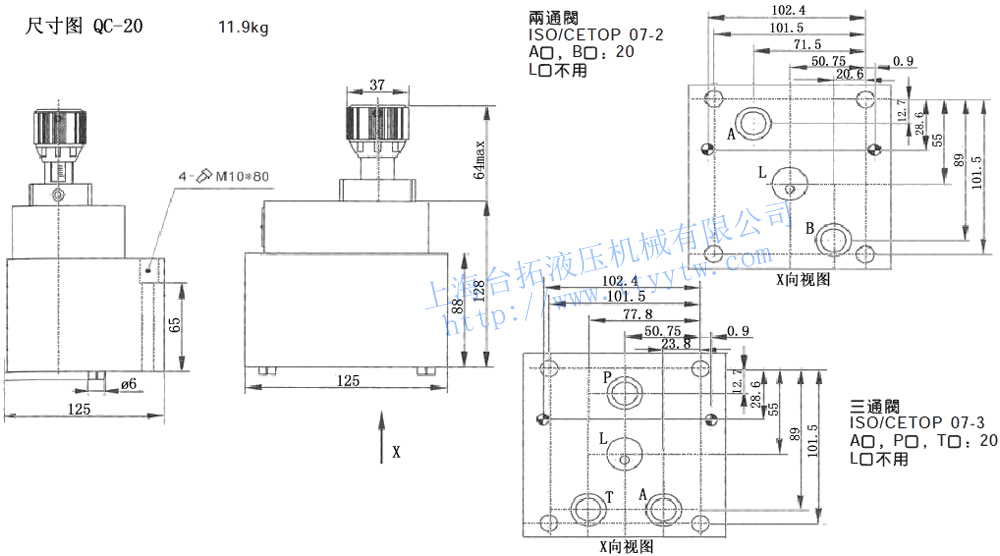

閥型號 QC-10/2 QC-10/2/V QC-10/3 QC-20/2 QC-20/2/V QC-20/3 最大設定流量(?/min) 60 130 160 180 最小設定流量(?/min) 120 120 單項閥B→A最大流量(?/min) 80 - - 160 - - 調節壓差△P(MPa) ≥0.6 0.6 0.5 ≥0.7 0.8 P口最大流量(?/min) - - 60 - - 180 最大壓力(MPa) 25 25 壓力補償型流量控制閥QC-10,20尺寸圖
