- 流量控制閥
-
-
壓力補償流量閥QC-06
產品型號：壓力補償型流量控制閥QC-06
1、壓力補償型流量控制閥QC-06可與GQ疊加板組合成疊加式單向調速閥。
2、壓力補償型流量控制閥QC-06可與快慢速疊加板組成快慢速閥，因節流口采用薄壁小孔結構基本上保證流量與溫度變化無關。
3、壓力補償型流量控制閥QC-06這類閥通常內裝單向閥，以便反向自由流動。
4、壓力補償型流量控制閥QC-06旋轉微調螺母即可調節流量大小，順時針轉動增大節流效果(通流口減小)。
5、壓力補償型流量控制閥QC-06流量(同型號有關)：1.5、6、11、16、24?/min。
6、壓力補償型流量控制閥QC-06是帶有壓力補償器的流量控制閥，即流量與壓力變化無關。
- 產品介紹
- 規格參數
壓力補償型流量控制閥QC-06型號說明
QC -06 -6 V 系列號碼 通徑 流量 ?/min 不帶單向閥 壓力補償型流量閥 06通徑
ISO/Cetop 031：1.5
6：6
11：11
16：16
24：24無標記：帶單向閥 壓力補償型流量控制閥QC-06規格表
液壓符號
閥型號 QC-06/1 QC-06/6 QC-06/11 QC-06/16 QC-06/24 最大設定流量(?/min) 1.5 6 11 16 24 最小設定流量(?/min) 50 單頂閥B→A最大流量(?/min) 24 調節壓差△P(MPa) 0.3 0.3 0.5 0.65 0.8 A口最大流量(?/min) 24 最大壓力(MPa) 25 壓力補償型流量控制閥QC-06主要特性

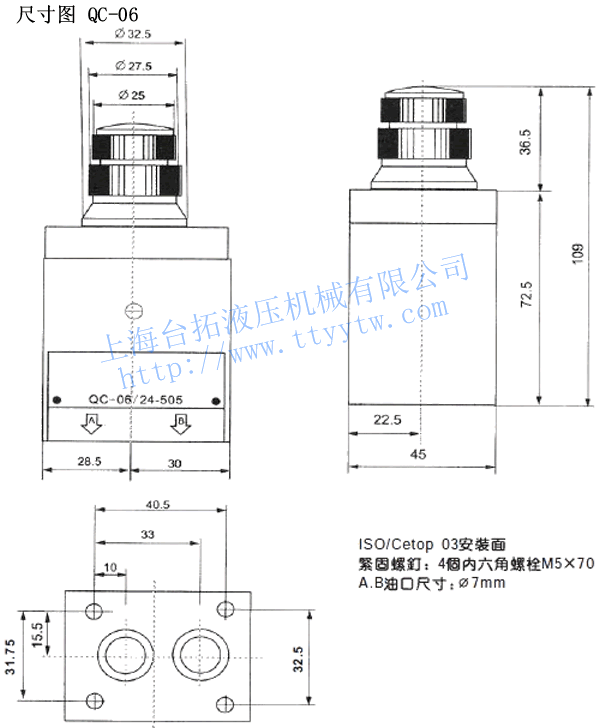

裝配位置 任意位置 安裝界面 表面粗糙度Ra0.4，平面度0.01/100(ISO1101) 環境溫度 -20℃～70℃ 油液種類 符合ISO51524...535的液壓油 推薦粘度 40℃時，粘度為15～100mm2/s(ISO VG 15～100) 油液清潔度 符合ISO19/16S標準，建議用25μm、β≥75的進油過濾器 油液溫度 T≤80℃，在T≥60℃時，選用/PE密封。 壓力補償型流量控制閥QC-06尺寸圖
