- 流量控制閥
-
-
節流閥SR系列
產品型號：節流閥SR系列
1、節流閥,單向節流閥SR系列通過調節油液，流經油路的橫截面積，控制通過流量，適用于回路中隨壓力變動而允許少量流量變動的情況。
2、節流閥,單向節流閥SR系列帶單向閥的節流閥，單方向調整流量，反方向可自由流動，不受節流控制。
3、節流閥,單向節流閥SR系列安裝尺寸符合ISO 5781標準(板式)。
- 產品介紹
- 規格參數
節流閥,單向節流閥SR系列型號說明
SR C G -03 系列號 帶單向閥 安裝型式 閥規格 節流閥系列 無標記：節流閥
C：?jiǎn)蜗蚬?jié)流閥G：板式安裝
T：管式安裝03：3/8"
06：3/4"
10：1-1/4"節流閥,單向節流閥SR系列規格表
型號 最高使用壓力 MPa 最大流量 ?/min 重量kg 管式 板式 SRT-03 SRG-03 25 30 1.4 1.5 SRCT-03 SRCG-03 1.5 1.5 SRT-06 SRG-06 80 2.6 2.7 SRCT-06 SRCG-06 3.5 4.4 SRT-10 SRG-10 200 6.1 5.2 SRCT-10 SRCG-10 7.4 8.1 節流閥,單向節流閥SR系列剖面圖

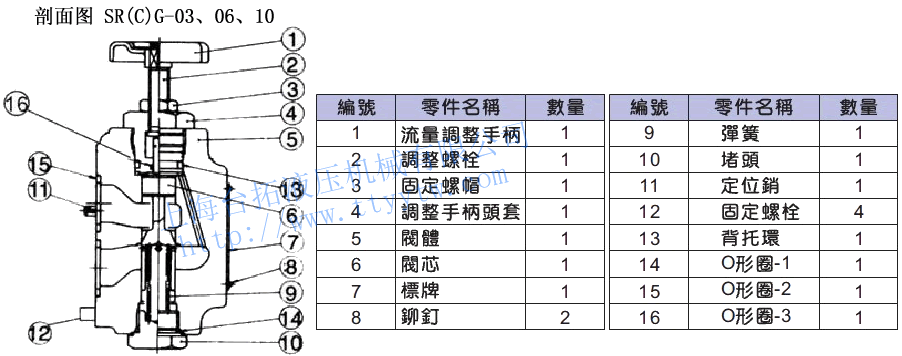

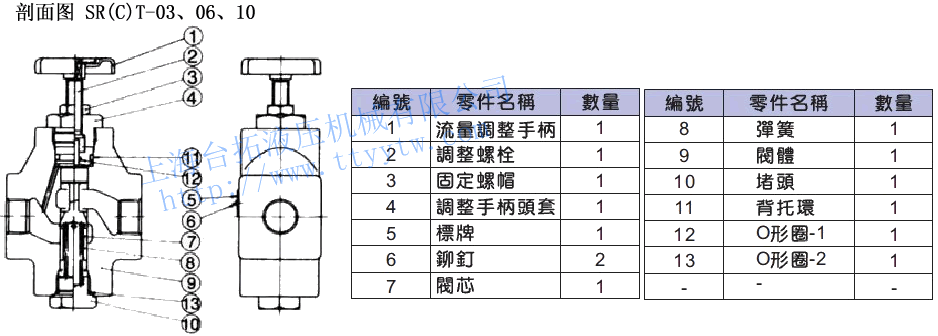

節流閥,單向節流閥SR(C)T-03,06,10剖面圖下載 節流閥,單向節流閥SR(C)G-03,06,10剖面圖下載
節流閥,單向節流閥SR系列尺寸圖

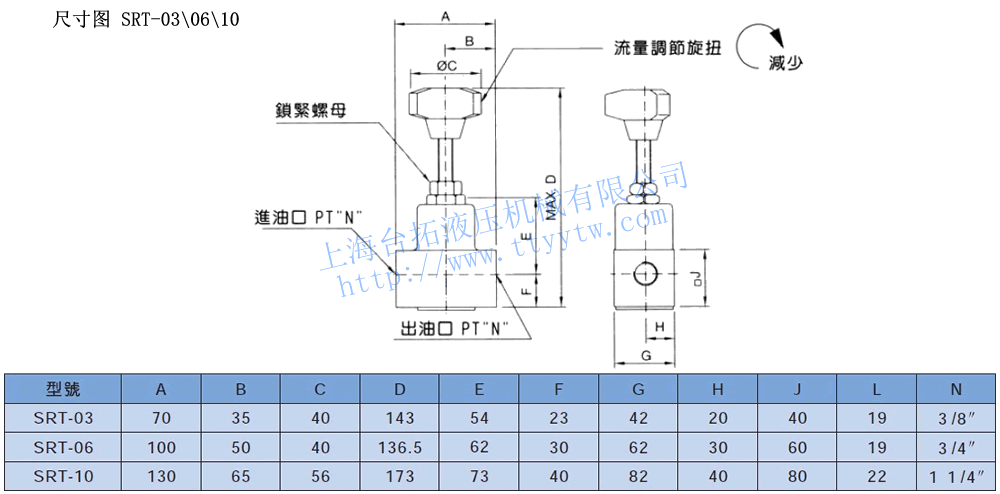

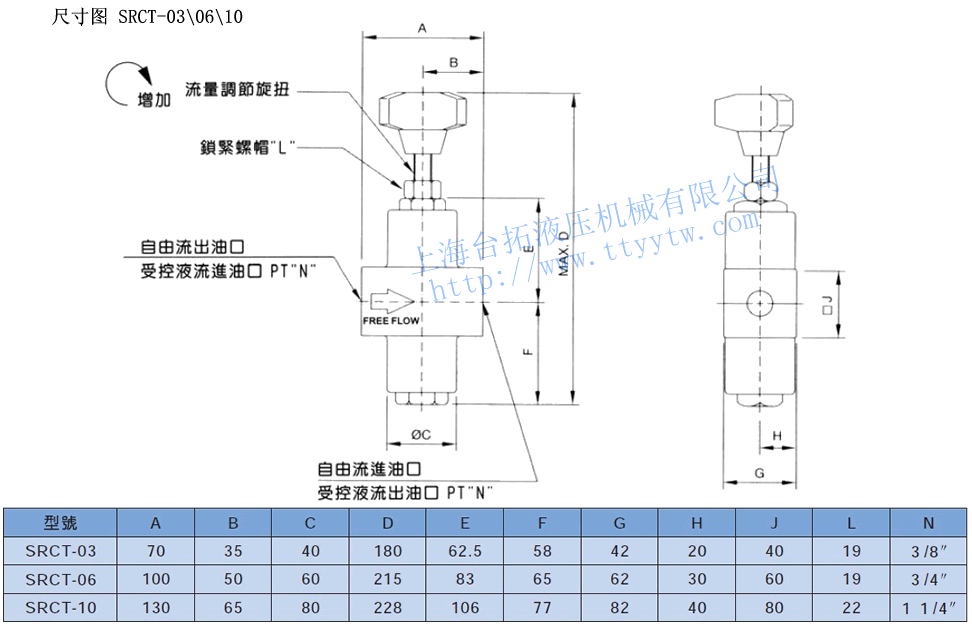

節流閥SRT-03,06,10尺寸圖下載 單向節流閥SRCT-03,06,10尺寸圖下載

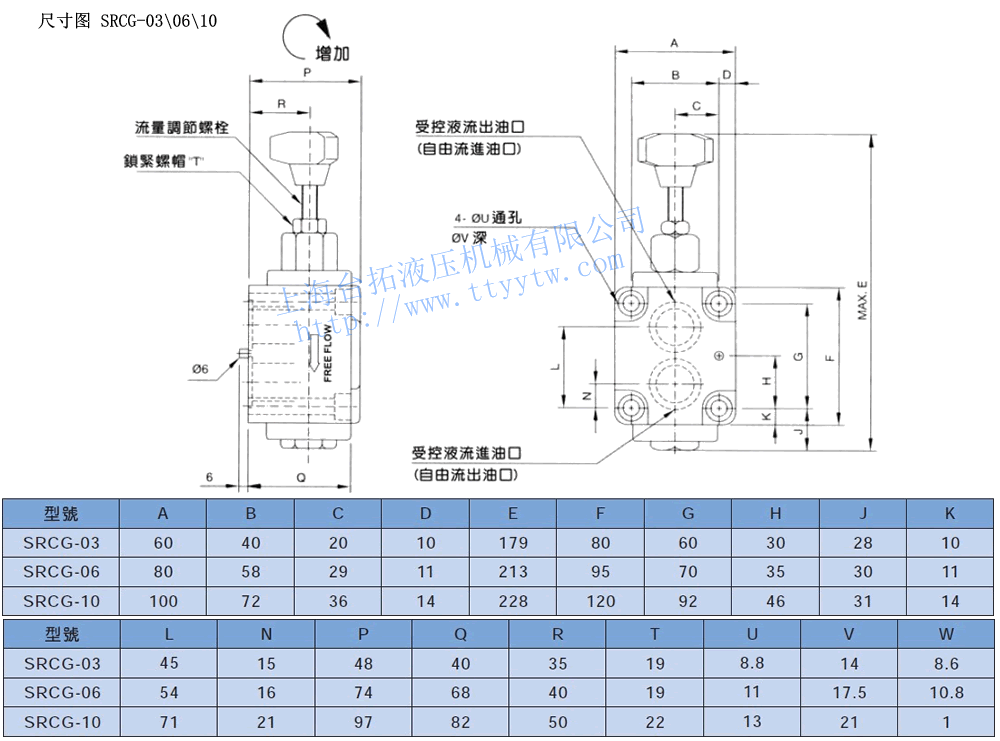

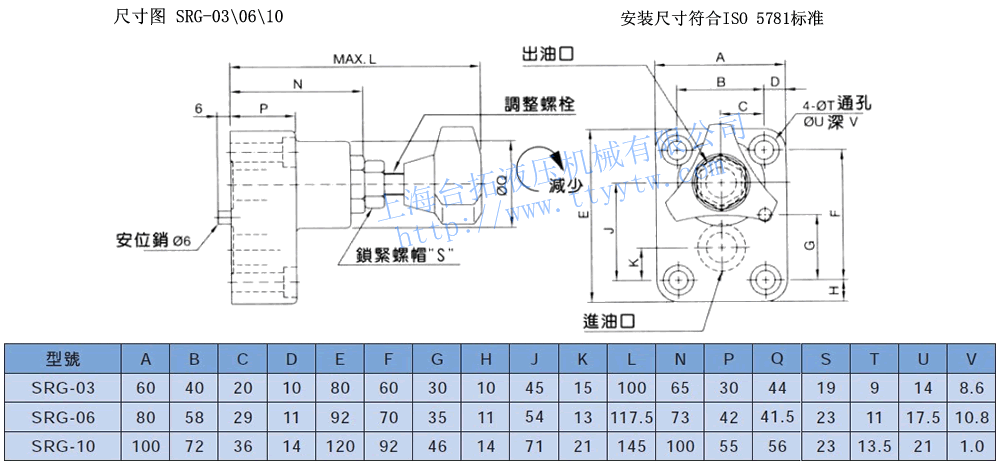

節流閥SRG-03,06,10尺寸圖下載 單向節流閥SRCG-03,06,10尺寸圖下載

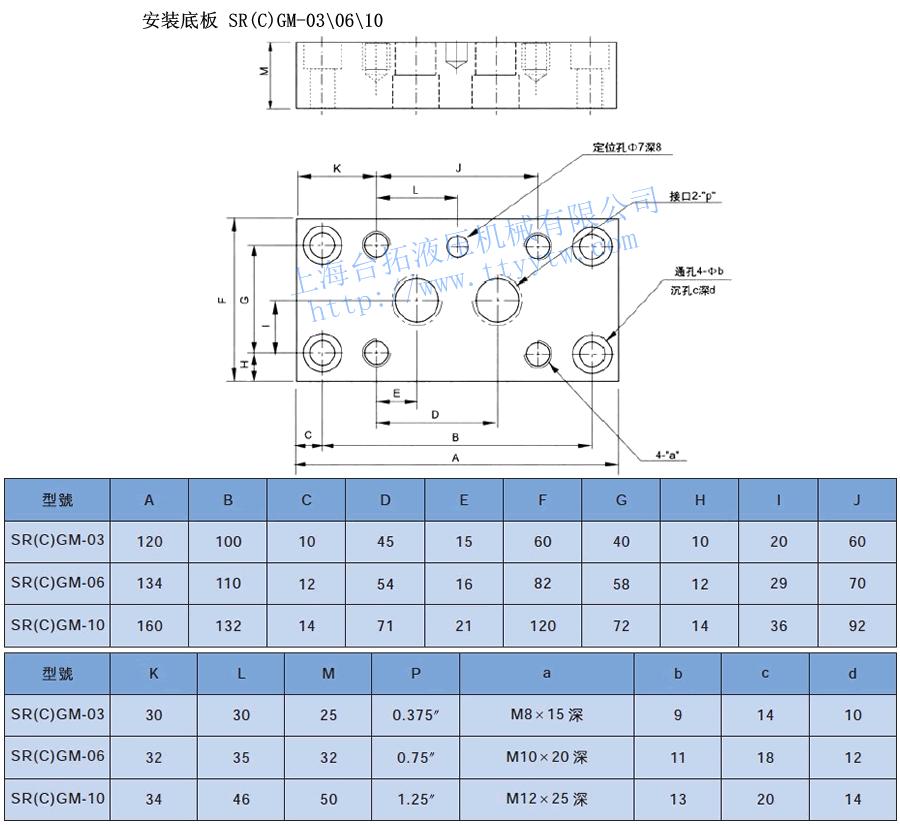

節流閥,單向節流閥SR系列安裝底板
