- 壓力控制閥
-
-
減壓閥RG,RCG
產品型號：減壓閥RG,RCG
1、減壓閥RG,RCG系列用來設定低于主回路的液壓回路壓力，控制口可進行遙控控制。
2、減壓閥RG,RCG系列帶單向伐的減壓閥可使油流反向自由流動。
- 產品介紹
- 規格參數
減壓閥RG,RCG系列型號說明
RC G -03 B 系列號碼 安裝型式 規格 壓力調整范圍MPa R：減壓閥
RC：單向減壓閥G-板式
T-管式03：10通徑(3/8")
06：25通徑(3/4")
10：32通徑(1 1/4")見規格表 減壓閥RG,RCG系列規格表
型號 最大流量?/min 最高使用壓力MPa 壓力調整范圍MPa 泄漏量?/min 重量Kg 板式 管式 板式 管式 RG-03 RT-03 50 25 B：0.5-7
C：3.5~14
H：7-250.8 4.5 4.3 RCG-03 RCT-03 5.4 4.8 RG-06 RT-06 125 1 6.8 6.9 RCG-06 RCT-06 8.1 7.8 RG-10 RT-10 250 1.2 11.0 12.0 RCG-10 RCT-10 13.8 13.8 備注：1、減壓閥RG,RCG系列泄漏量為前后壓差20.5MPa時所測得的。2、減壓閥RCG、RCT裝有單向閥可使用于執行元件的A、B兩孔，而RG、RT只能應用于回路中的P孔。3、減壓閥RG,RCG系列調整調壓受柄時，升壓須順時針方向慢慢調整，降壓則相反方向，調壓后務必鎖定固定螺帽。4、減壓閥RG,RCG系列泄油口必須在一個接近于大氣壓力的低背壓下直接通油箱。
減壓閥RG,RCG系列剖面圖

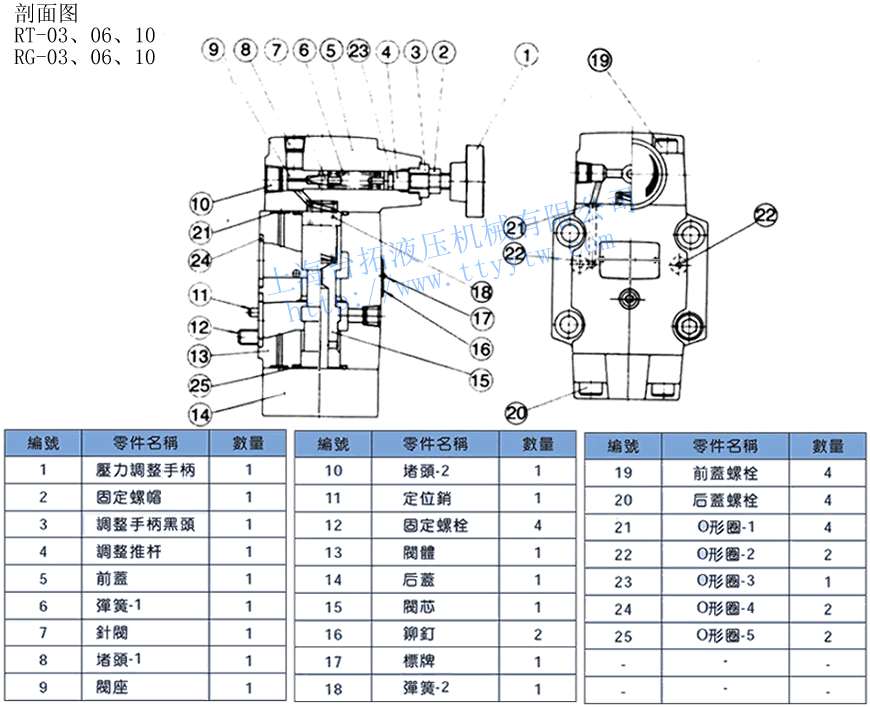

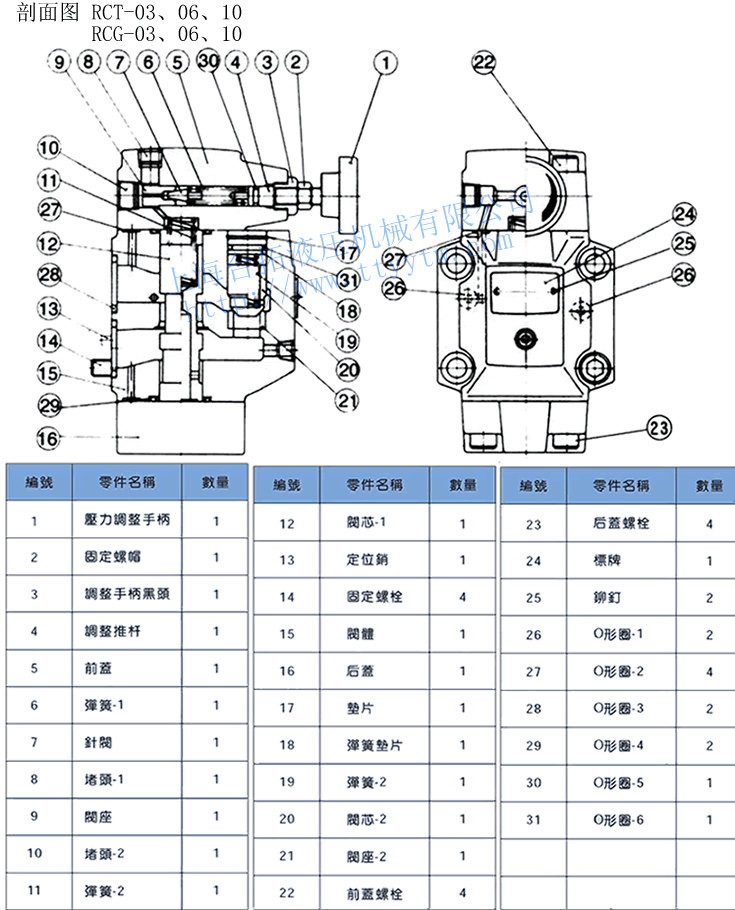

減壓閥RT/G-03,06,10剖面圖下載 減壓閥RCT/G-03,06,10剖面圖下載
減壓閥RG,RCG系列尺寸圖

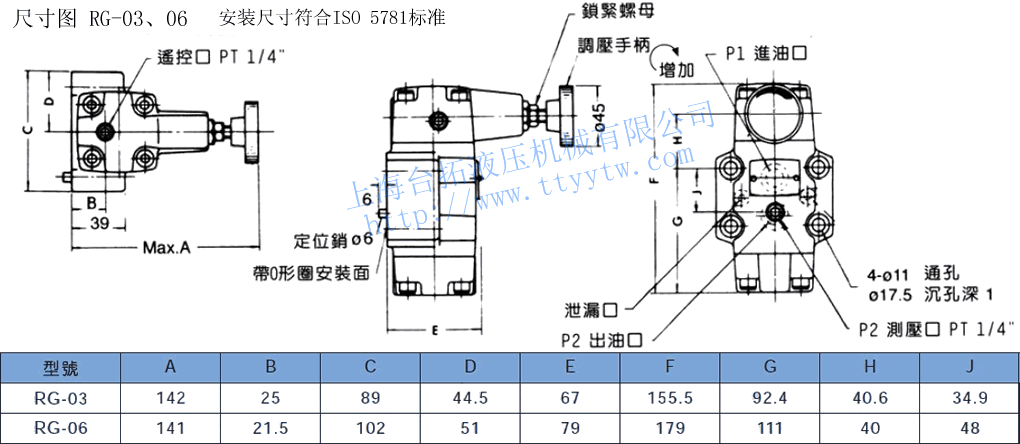

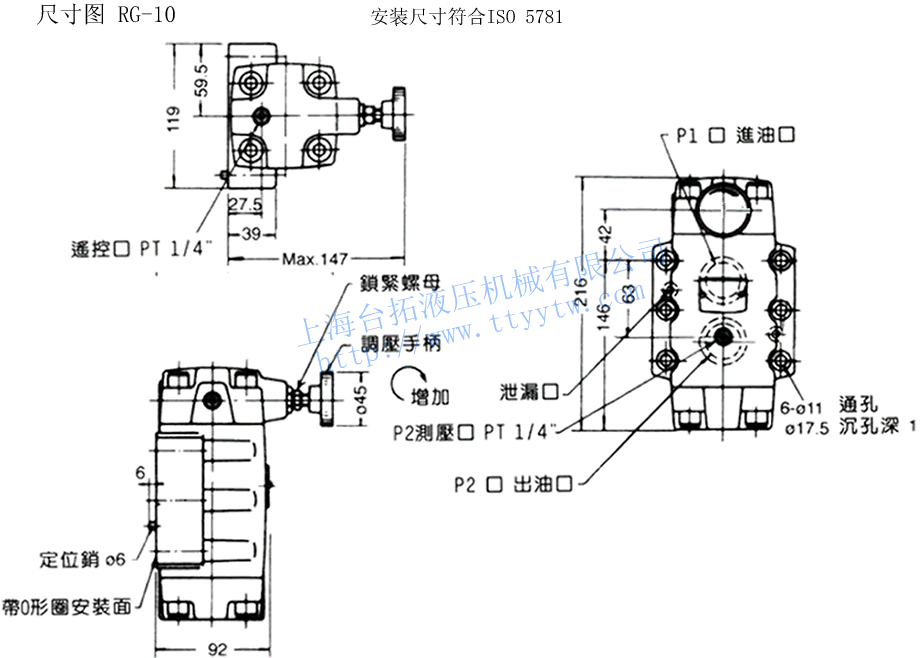

減壓閥RG-03,06尺寸圖下載 減壓閥RG-10尺寸圖下載

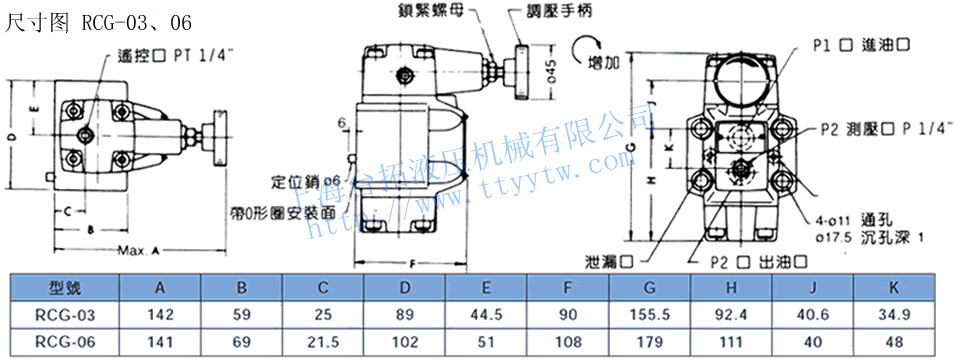

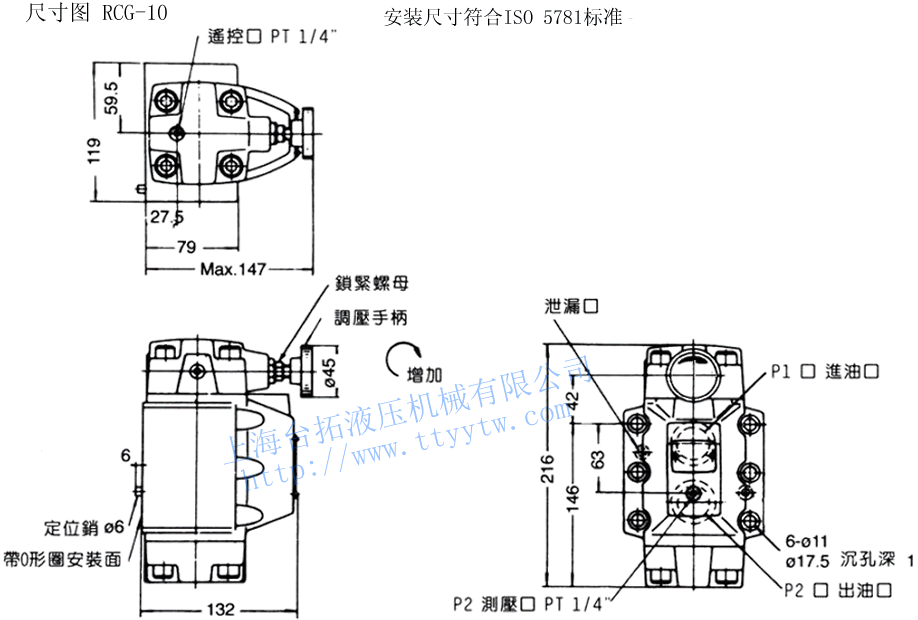

減壓閥RCG-03,06尺寸圖下載 減壓閥RCG-10尺寸圖下載

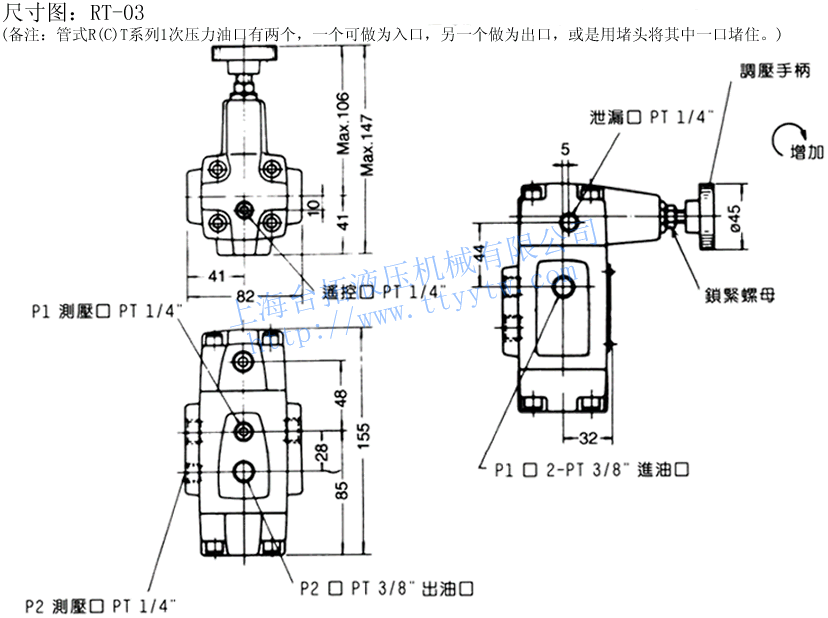

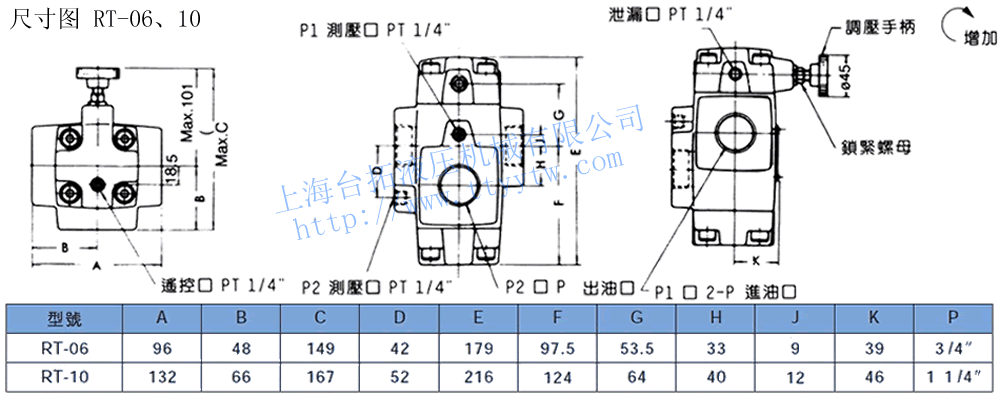

減壓閥RT-03尺寸圖下載 減壓閥RT-06,10尺寸圖下載

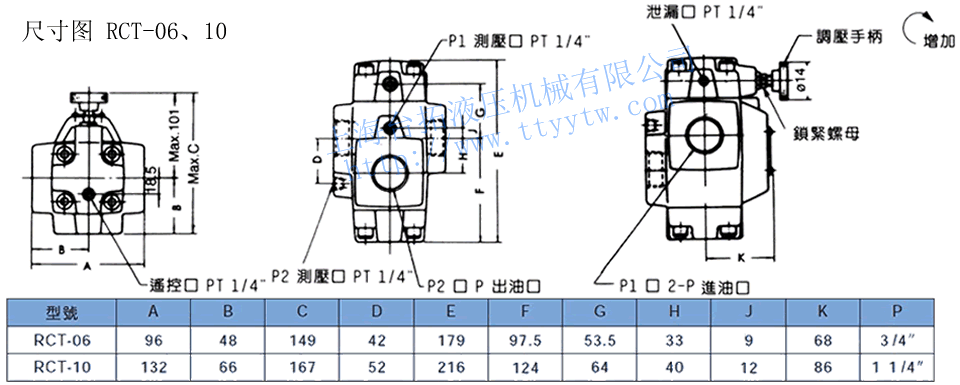

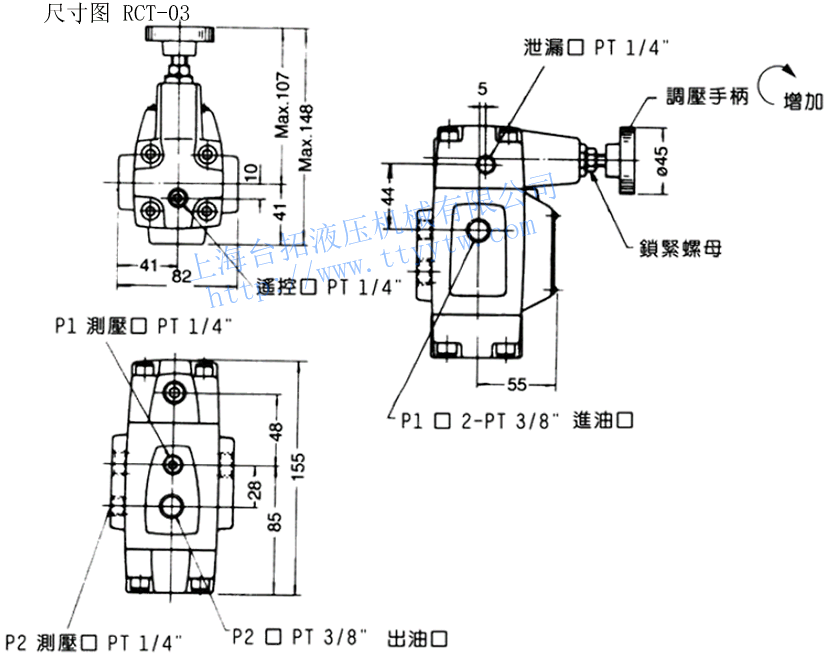

減壓閥RCT-03尺寸圖下載 減壓閥RCT-06,10尺寸圖下載
減壓閥RG,RCG系列安裝底板

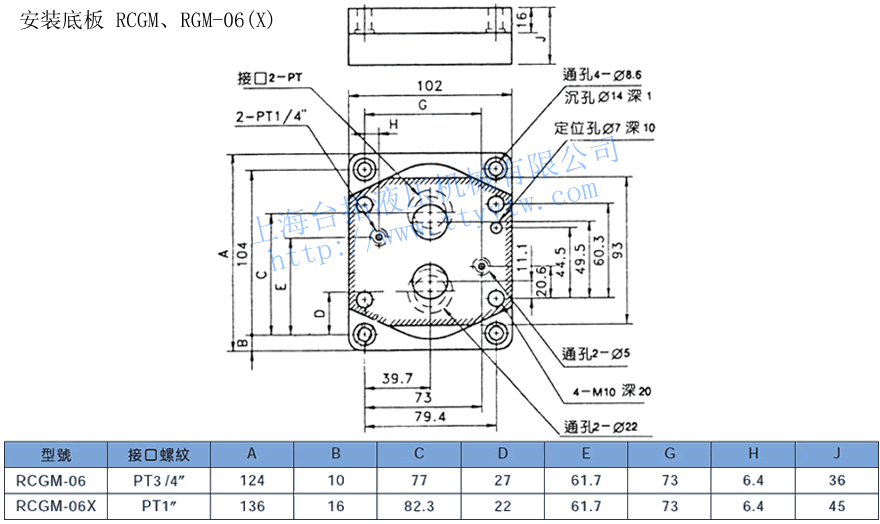

減壓閥RCGM RGM 03(X)安裝底板下載 減壓閥RCGM RGM 06(X)安裝底板下載

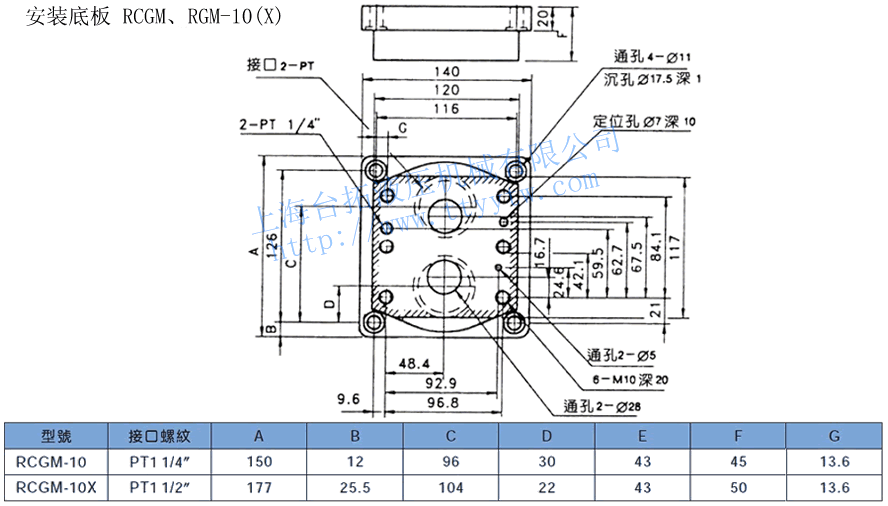

減壓閥RCGM RGM 10(X)安裝底板下載
