- 壓力控制閥
-
-
配重閥NGR
產品型號：配重閥NGR
配重閥NGR
- 產品介紹
- 規格參數
配重閥NGR型號說明
NGR -G 03 -1 -E -32 閥代號 安裝形式 公稱通徑 壓力調節范圍 泄油方式 設計號 配重閥 G：板式安裝 03：10mm 1：7～70
2：35～140
3：70～210E：外部泄油
無標記：內部泄油32 備注：外部泄油作為標準型，當回油口無背壓(5bar)以下)時，也能使用內部泄油方式。2、需要更換泄油方式時，請參考型號說明進行。3、泄油口直接回油箱，為得到良好的減壓性能，初級口和主油路壓力差為5bar,泄漏量為600ml/min。
配重閥NGR規格表
型號 最高使用壓力 壓力調節范圍 最大流量(?/min) 安裝閥板型號 安裝螺絲 NGR-03 105 1：7～70
2：35～140

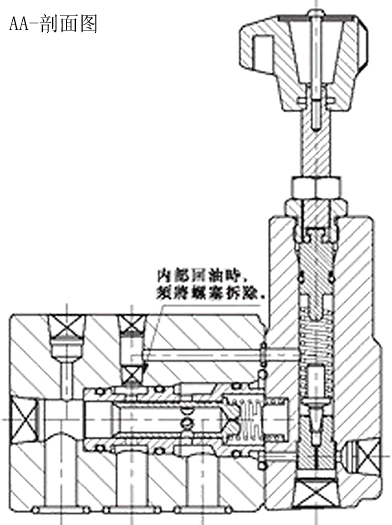

3：70～21040 NGR-03M 4-M10×80L 配重閥NGR剖面圖

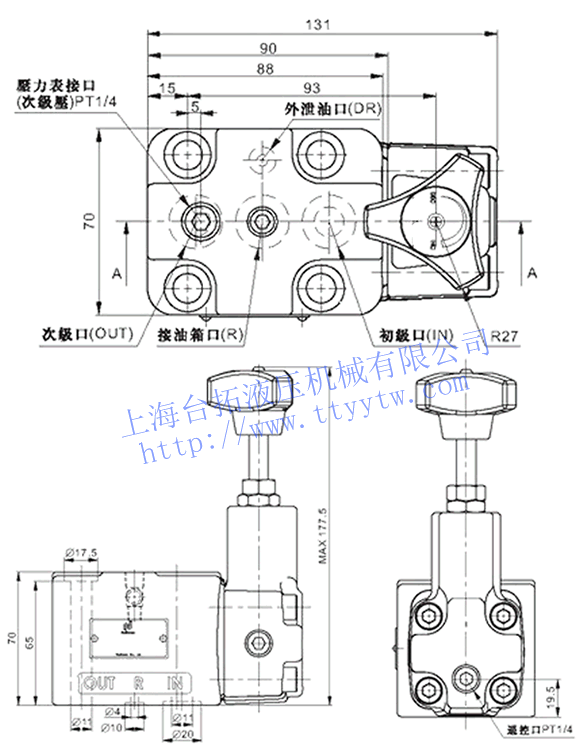

配重閥NGR安裝尺寸圖

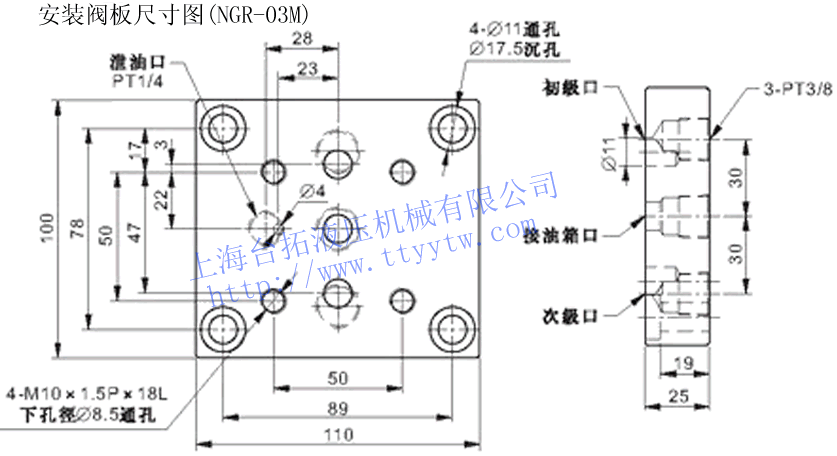

配重閥NGR安裝閥板尺寸圖
