- 壓力控制閥
-
-
順序閥HG,HT,HCG,HCT
產品型號：順序閥HG,HT,HCG,HCT
1、順序閥抗衡閥卸荷閥HG,HT,HCG,HCT是帶有控制油孔的直動閥，可以內控或外控?？筛鶕?jù)不同的組合產生不同功能的低壓用溢流閥、抗衡閥、卸荷閥及卸荷閥。
2、順序閥抗衡閥卸荷閥HG,HT,HCG,HCT帶有單向閥，油流可從二次壓力油口自由流向一次壓力油口，可根據不同的組合產生不同功能的抗衡閥、單向抗衡閥、卸荷閥。
廣泛應用于液壓機、注塑機及液壓回路有兩個以上分歧回路的專用機。
- 產品介紹
- 規格參數
順序閥抗衡閥卸荷閥HG,HT,HCG,HCT型號說明

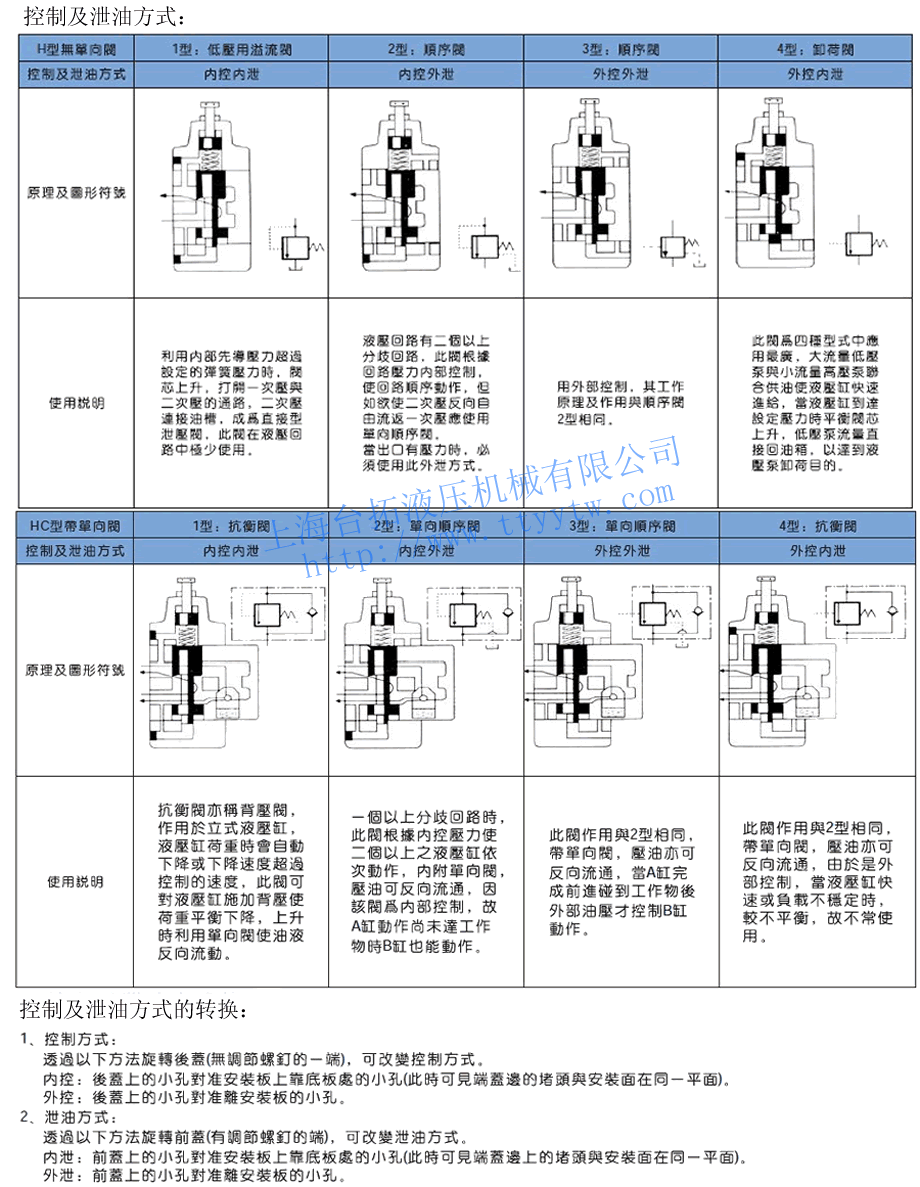

H C G -03 B 4 系列號碼 C：帶單向閥 安裝型式 規格 壓力調整范圍 控制及泄油方式 順序閥及抗衡閥 無標記：無單向閥 G-板式
T-管式03：10通徑(3/8")
06：25通徑(3/4")
10：32通徑(1 1/4")請參照規格表 請參照控制方式 順序閥抗衡閥卸荷閥HG,HT,HCG,HCT規格表
型號 最大流量
?/min最高使用壓力
MPa壓力調整范圍
MPa重量Kg 板式 管式 板式 管式 HG-03 HT-03 50 25 A：1.8～3.5
B：3.5～7
C：7～14
H：7～214.0 3.7 HCG-03 HCT-03 4.8 4.1 HG-06 HT-06 125 6.1 6.2 HCG-06 HCT-06 7.4 7.8 HG-10 HT-10 250 11.0 12.0 HCG-10 HCT-10 13.8 13.8 1、順序閥抗衡閥卸荷閥HG,HT,HCG,HCT壓力調整時，放松鎖緊螺母，慢慢轉動調壓螺釘，順時針方向為壓力升高，逆時針方向為壓力降低，調整完畢須鎖緊固定螺母。2、順序閥抗衡閥卸荷閥HG,HT,HCG,HCT有兩個一次壓力口，其中一個可做入口，另一個可做出口，或是用堵頭堵住其中一個口的情況下使用。3、順序閥抗衡閥卸荷閥HG,HT,HCG,HCT將內泄型的二次口和外泄型的泄口直接通油箱。

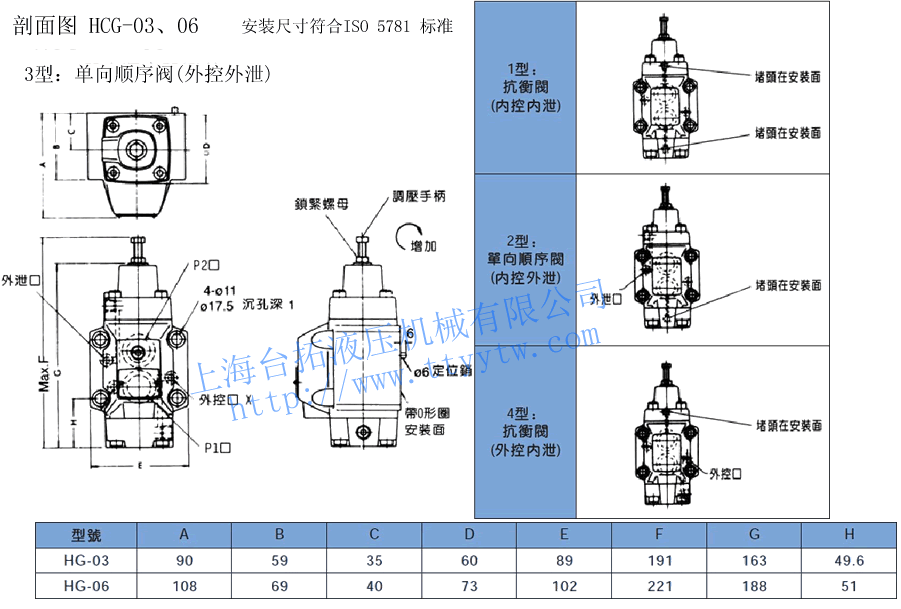

順序閥抗衡閥卸荷閥HG,HT,HCG,HCT剖面圖

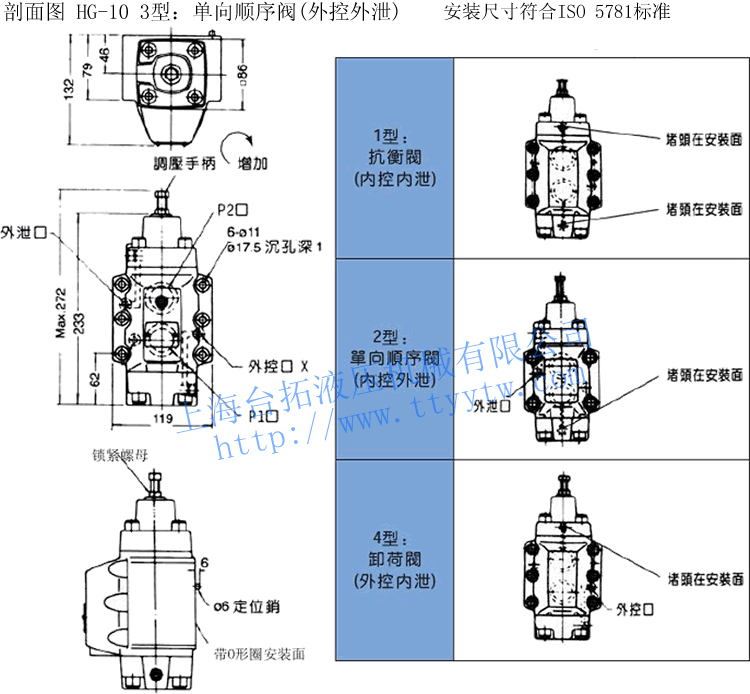

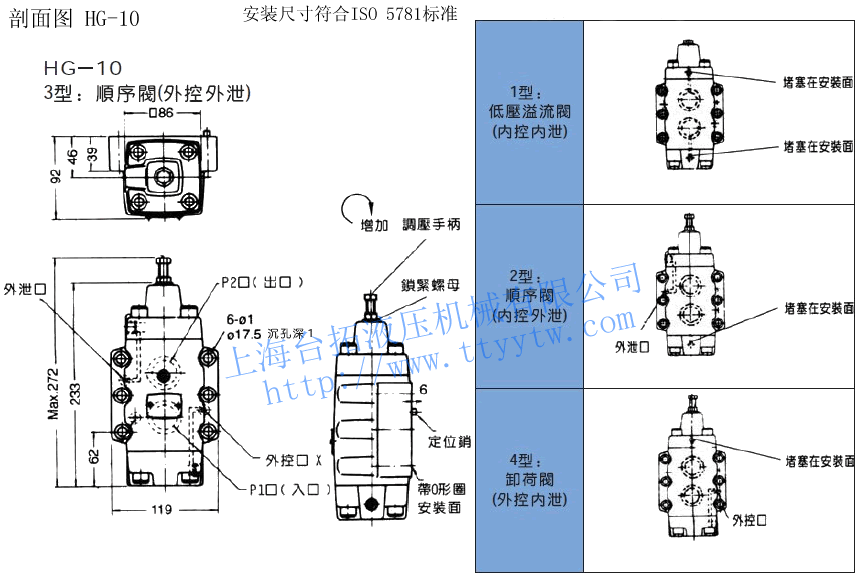

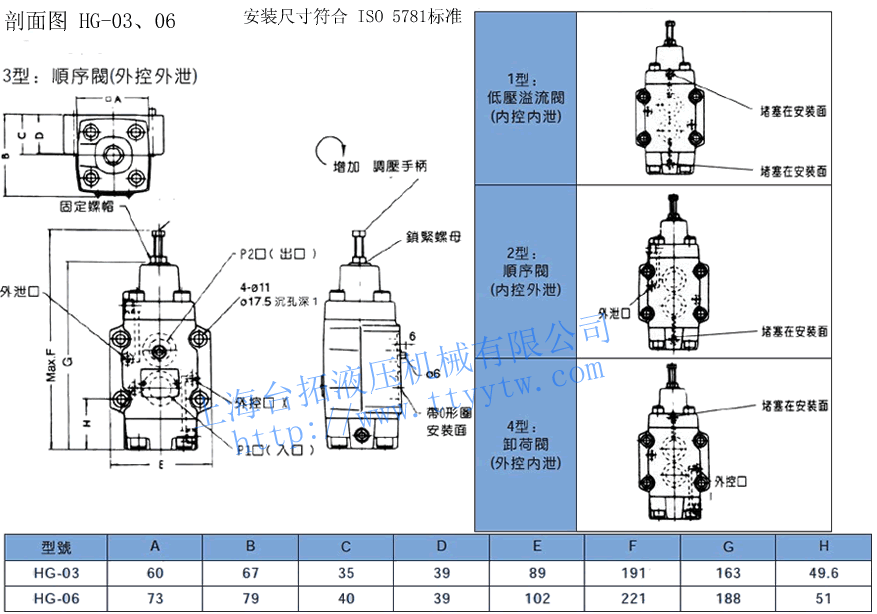

順序閥抗衡閥卸荷閥HG-03,06剖面圖下載 順序閥抗衡閥卸荷閥HG-10剖面圖下載
順序閥抗衡閥卸荷閥HG-03,06剖面圖下載 順序閥抗衡閥卸荷閥HG-10剖面圖下載

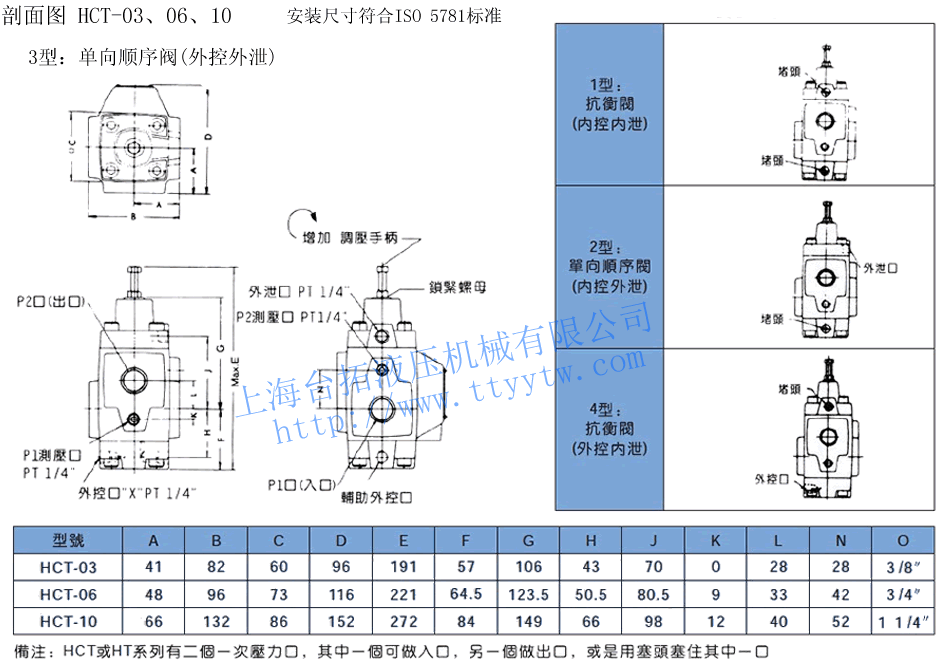

順序閥抗衡閥卸荷閥HCT-03,06,10剖面圖下載 順序閥抗衡閥卸荷閥HT-03,06,10剖面圖下載

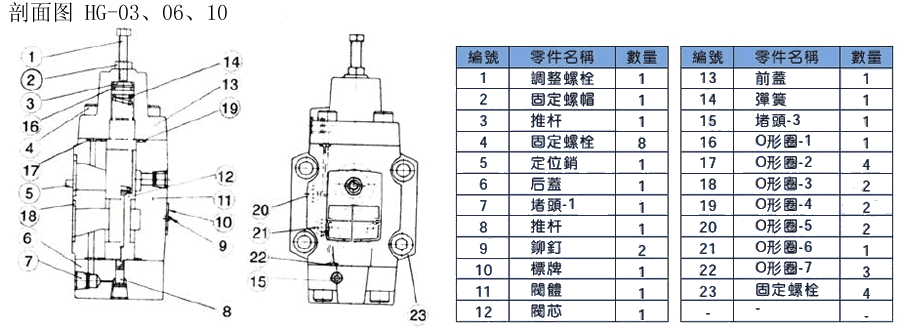

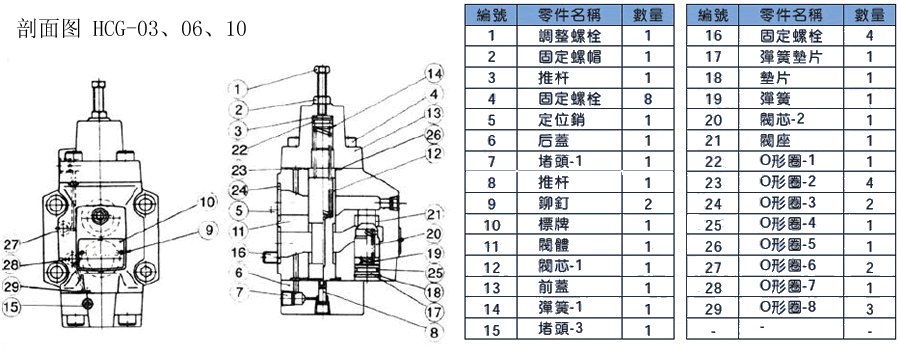

順序閥抗衡閥卸荷閥HG-03,06,10剖面圖下載 順序閥抗衡閥卸荷閥HCG-03,06,10剖面圖下載
順序閥抗衡閥卸荷閥HG,HT,HCG,HCT安裝底板

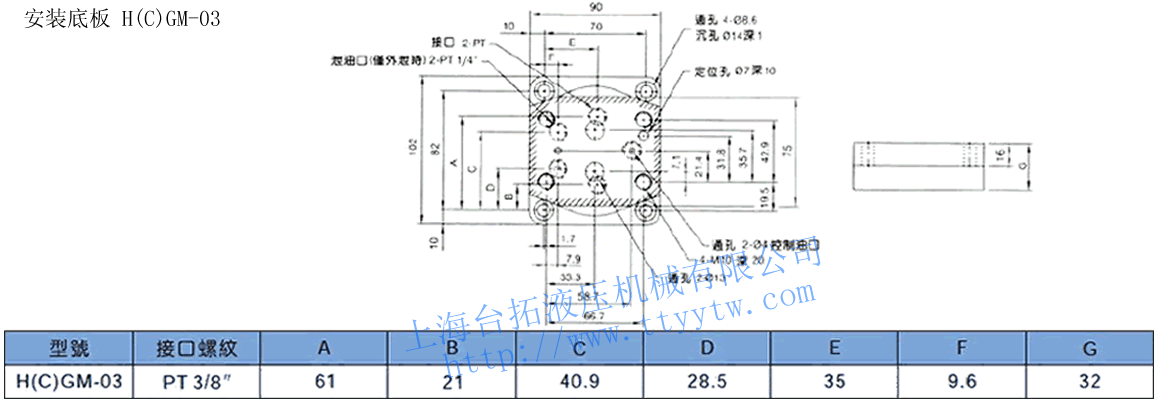

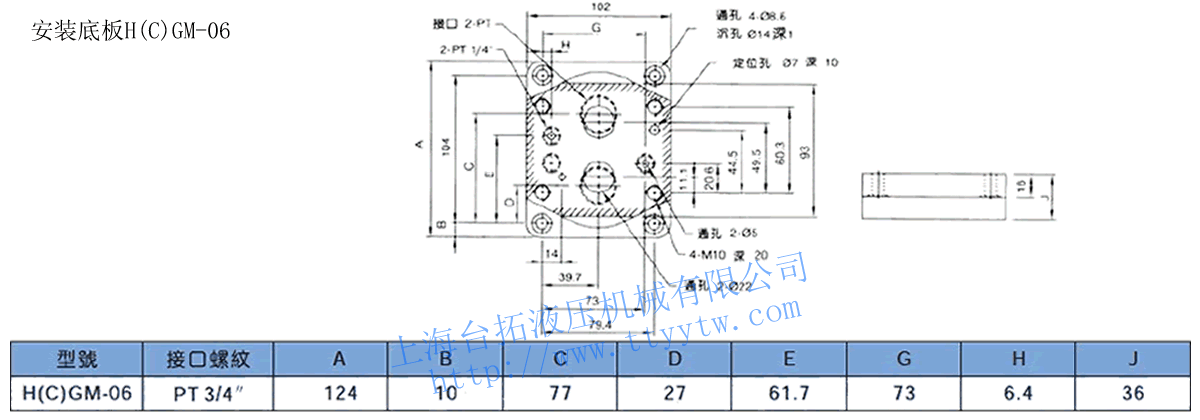

順序閥抗衡閥卸荷閥H(C)GM-03安裝底板下載 順序閥抗衡閥卸荷閥H(C)GM-06安裝底板下載

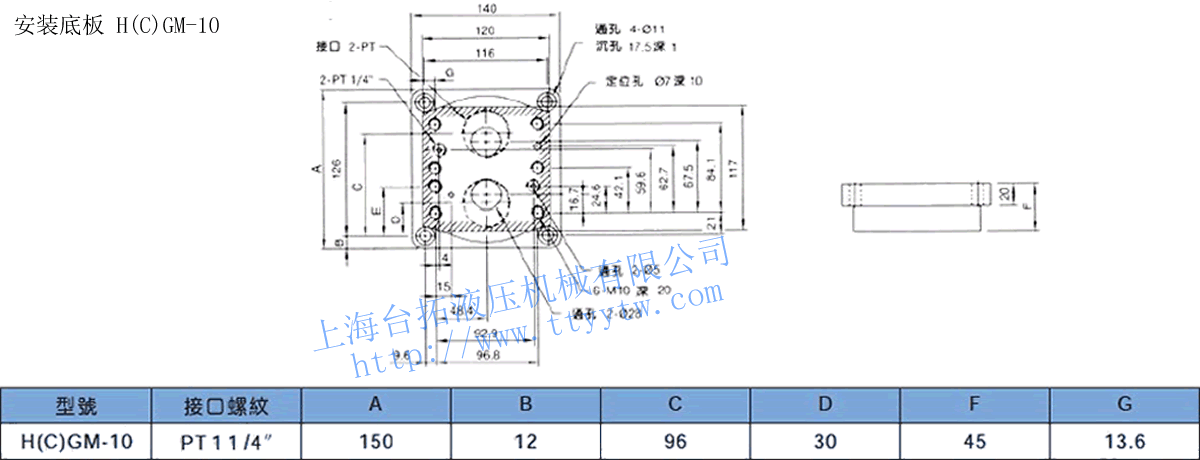

順序閥抗衡閥卸荷閥H(C)GM-10安裝底板下載
