電磁閥底板DSGM-02/03
產品型號：電磁換向閥底板DSGM-02/03
電磁換向閥底板DSGM
- 產品介紹
- 規格參數
電磁換向閥底板DSGM-02,03型號說明
DSGM -02 -02 -B4 -PT 系列號碼 稱呼口徑 油口口徑 油口方向 接線口種類 電磁換向閥底板 02
0302：1/4”
03：3/8”B4：4孔底側
S4：4孔旁側PT：一般 BSP：特殊
NPT：特殊 SAE：特殊備注：標準規格為B4、S4及PT，其它規格請洽液壓技術部。

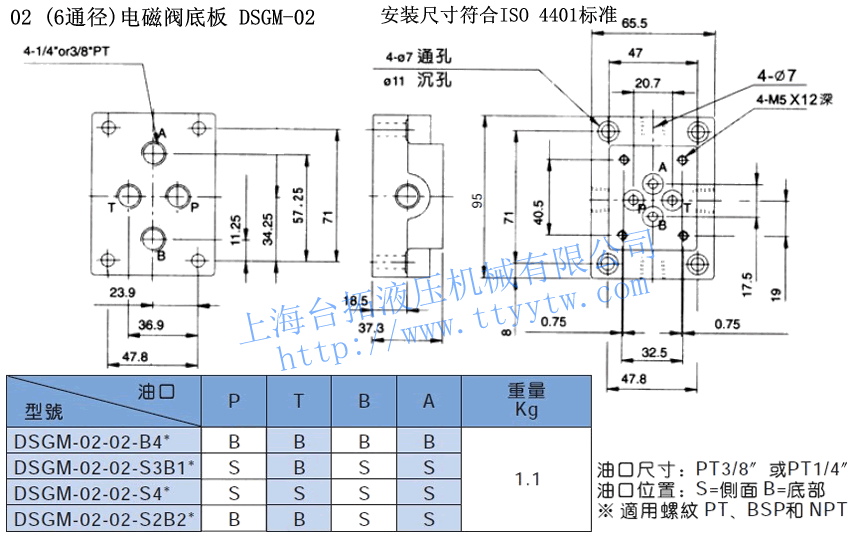

電磁換向閥底板DSGM-02（6通徑）
型號油口 P T B A DSGM-02-O2-B4* B B B 1.1 DSGM-02-O2-S3B1* S B S DSGM-02-O2-S4* S S S DSGM-02-O2-S2B2* B B S 注：油口尺寸：PT3/8或PT1/4”,油口位置：S=側面 B=底部

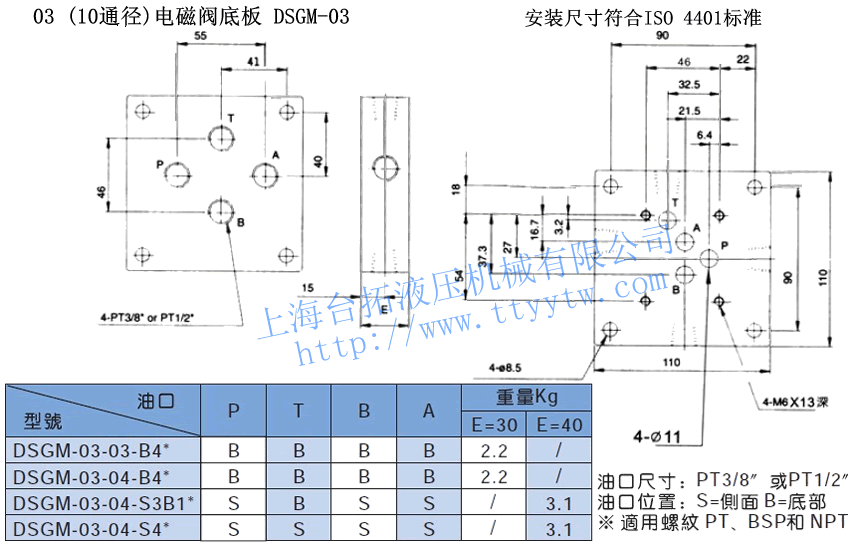

*適用螺紋PT,BSP和NPT電磁換向閥底板DSGM-03(10通徑）
型號油口 P T B A 重Kg E=30 E=40 DSGM-03-03-B4* B B B B 2.2 / DSGM-03-040B4* B B B B 2.2 / DSGM-03-040-S3B1* S B S S / 3.1 DSGM-03-040-S4* S S S S / 3.1 注：油口尺寸：PT3/8”或PT1/2” 油口位置：S=側面 B=底部
*適用螺紋PT, BSP和NPT電磁換向閥底板DSGM-02,03尺寸圖
