滾牙管式油冷卻器LD
產品型號：滾牙管式油冷卻器LD
滾牙管式油冷卻器LD傳熱面積廣傳熱良好，適合大流量，不漏油，良好的傳熱管，裝配容易。
- 產品介紹
- 規格參數
滾牙管式油冷卻器LD系列型號說明
LD -3 03 -T - 系列號碼 冷卻器外徑 散熱面積 連接型 用途 滾牙式油冷卻器 3：?89 mm
4：?114 mm
5：?139mm
6：?165mm請洽詢 T：接管型
F：法蘭型-：淡用水
B：海用水備注：測試壓力：管外：1.5Mpa 管內：1.0Mpa(空氣壓0.65Mpa)。
滾牙管式油冷卻器LD系列選用參考表
型號
MODEL油出入口
OIL PORTS水出入口
WATER RORTS散熱面積
HEAT TRANS AREA m2LD-303 1" 3/4" 0.3 LD-304 0.4 LD-305 0.5 LD-307 0.7 LD-308 0.8 LD-309 0.9 LD-311 1.1 LD-410 1 1/4" 3/4" 1.0 LD-411 1.1 LD-413 1.3 LD-415 1.5 LD-418 1.8 LD-421 2.1 LD-424 2.4 LD-522 1 1 /2" 3/4" 2.2 LD-527 2.7 LD-531 3.1 LD-535 3.5 LD-544 4.4 LD-649 2" 1" 4.9 LD-657 5.7 LD-668 6.8 LD-682 8.2 LD-6104 10.4 冷卻器的選定
冷卻器的選定下載

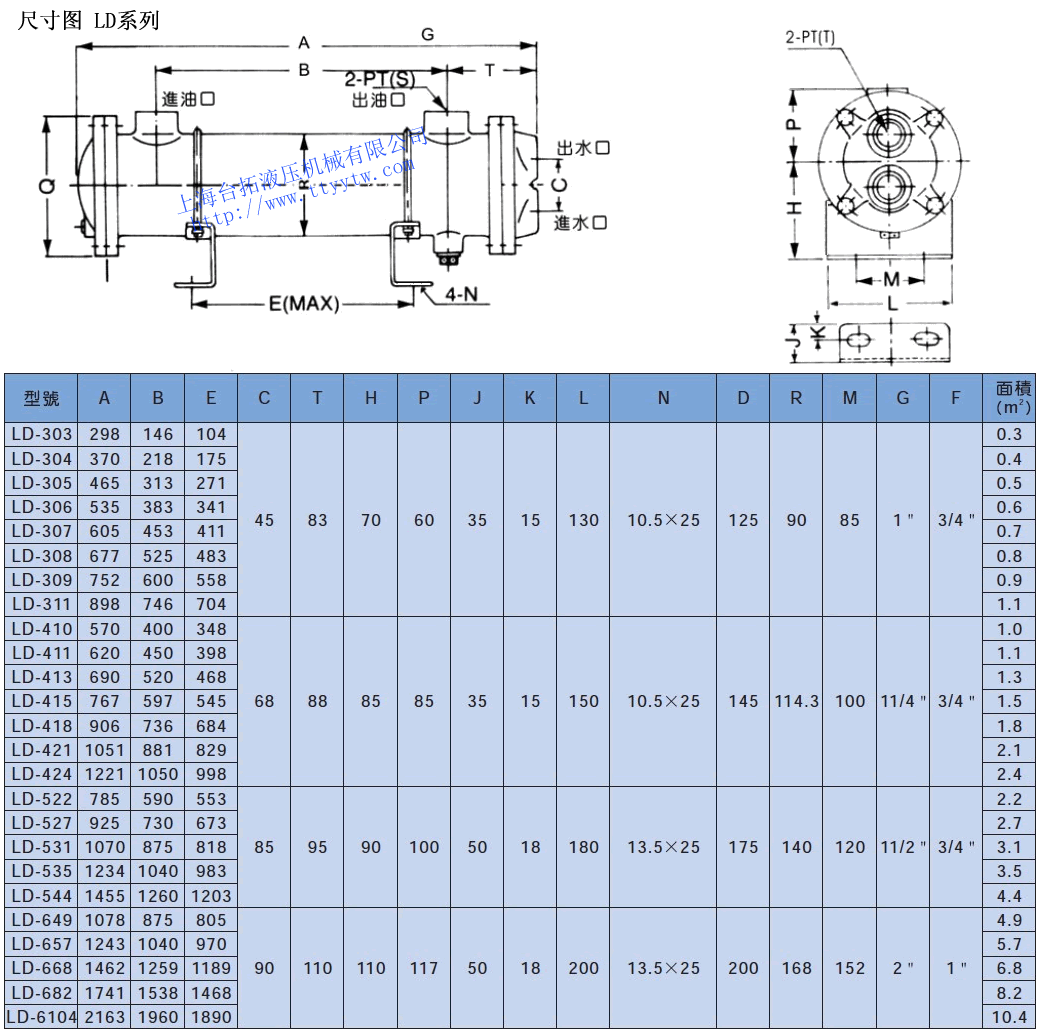

滾牙管式油冷卻器LD系列尺寸圖

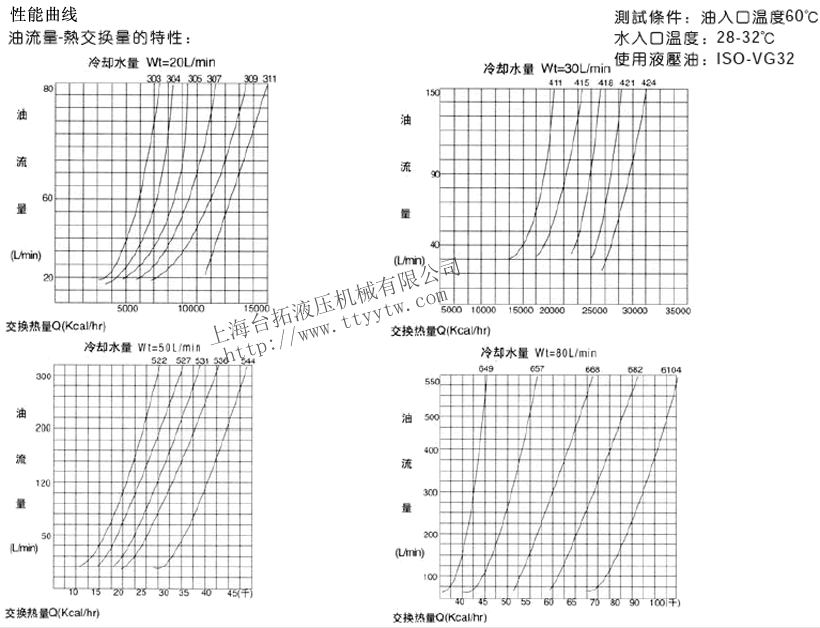

滾牙管式油冷卻器LD系列性能曲線
