翅片式油冷卻器HT
產品型號：翅片式油冷卻器HT
翅片式油冷卻器HT系列傳熱面積廣，傳熱良好，油流攪拌，適合大流量。
- 產品介紹
- 規格參數
翅片式油冷卻器HT系列型號說明
H T -14 05 - - 系列號碼 冷卻種類 冷卻器外徑 冷卻器長度 連接型 用途 油冷卻器 HT-鰭管式
HH-裸管式參考尺寸圖 參考尺寸圖 -：接管型
F：法蘭型-：淡用水
B：海用水翅片式油冷卻器HT系列選用參考表
型號
MODEL油出入口
OIL PORTS水出入口
WATER RORTS參考流量范圍
REFET FLOW RANGE散熱面積
HEAT TRANS AREA m2重量
WEIGHT(KG)HT-0905 PT3/4" PT3/4" 60 0.41 10 HT-0908 PT3/4" PT3/4" 100 0.7 14 HT-1405 PT1 1/4" PT1 1/4" 150 1.1 20 HT-1408 PT1 1/4" PT1 1/4" 250 1.9 25 HT-1412 PT1 1/2" PT1 1/4" 350 2.9 37 HT-1712 PT2" PT1 1/4" 600 4.6 48 HT-1716 PT2" PT1 1/4" 840 6.5 56 HT-1722 PT2" PT1 1/4" 1000 7.2 72 HT-2208 2"~2 1/2" 1 1/2"~2" 800 5.6 72 HT-2212 2"~2 1/2" 1 1/2"~2" 1200 8.6 93 HT-2216 2"~2 1/2" 1 1/2"~2" 1500 11.6 118 HT-2222 2"~2 1/2" 1 1/2"~2" 1800 14.6 260 HT-2508 2"~3" 2" 1000 8.0 100 HT-2512 2"~3" 2" 1600 12.2 146 HT-2516 2"~3" 2" 1800 16.4 168 HT-2522 2"~3" 2" 2200 20.8 260 冷卻器的選定
冷卻器的選定下載

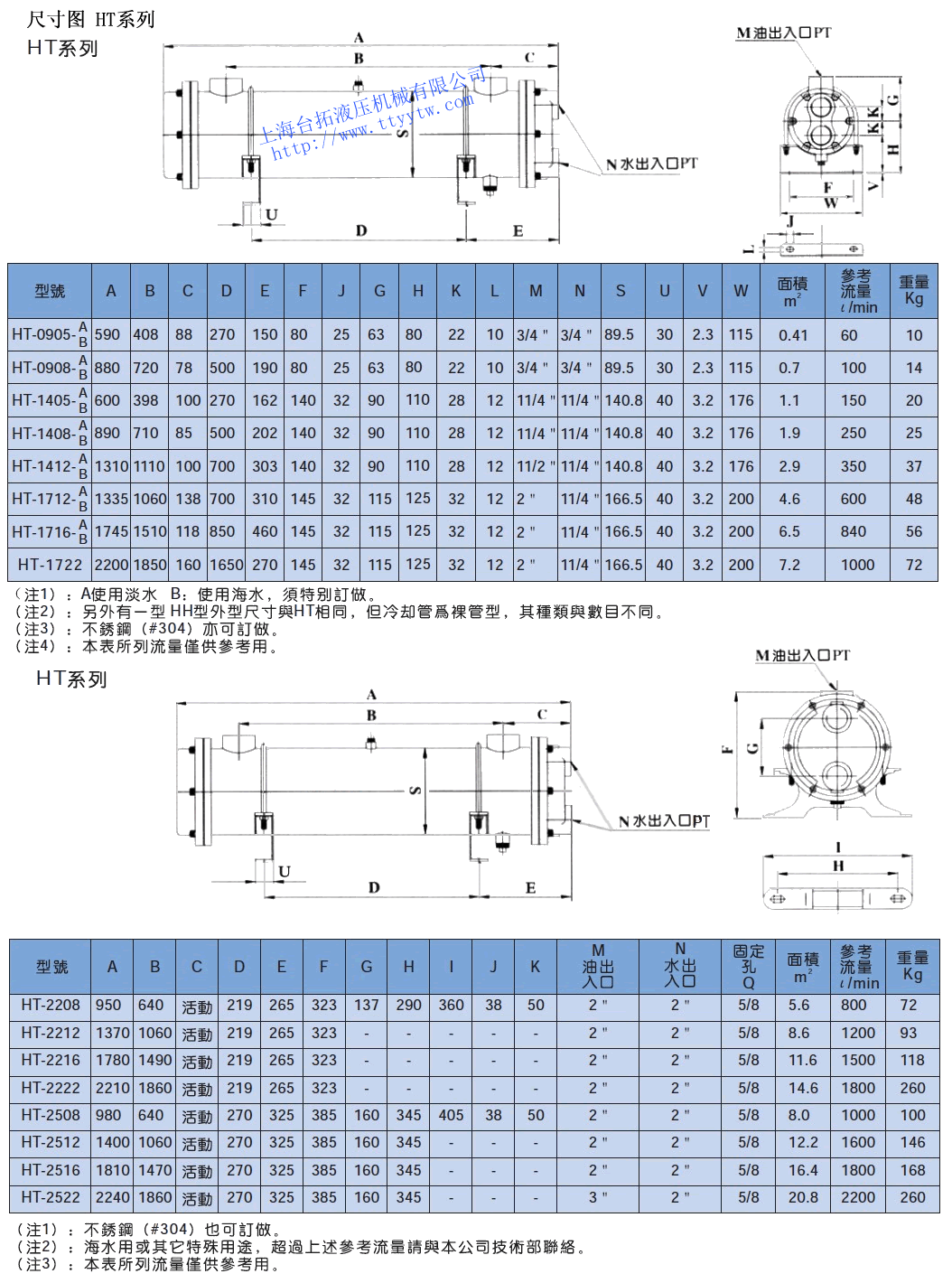

翅片式油冷卻器HT系列尺寸圖

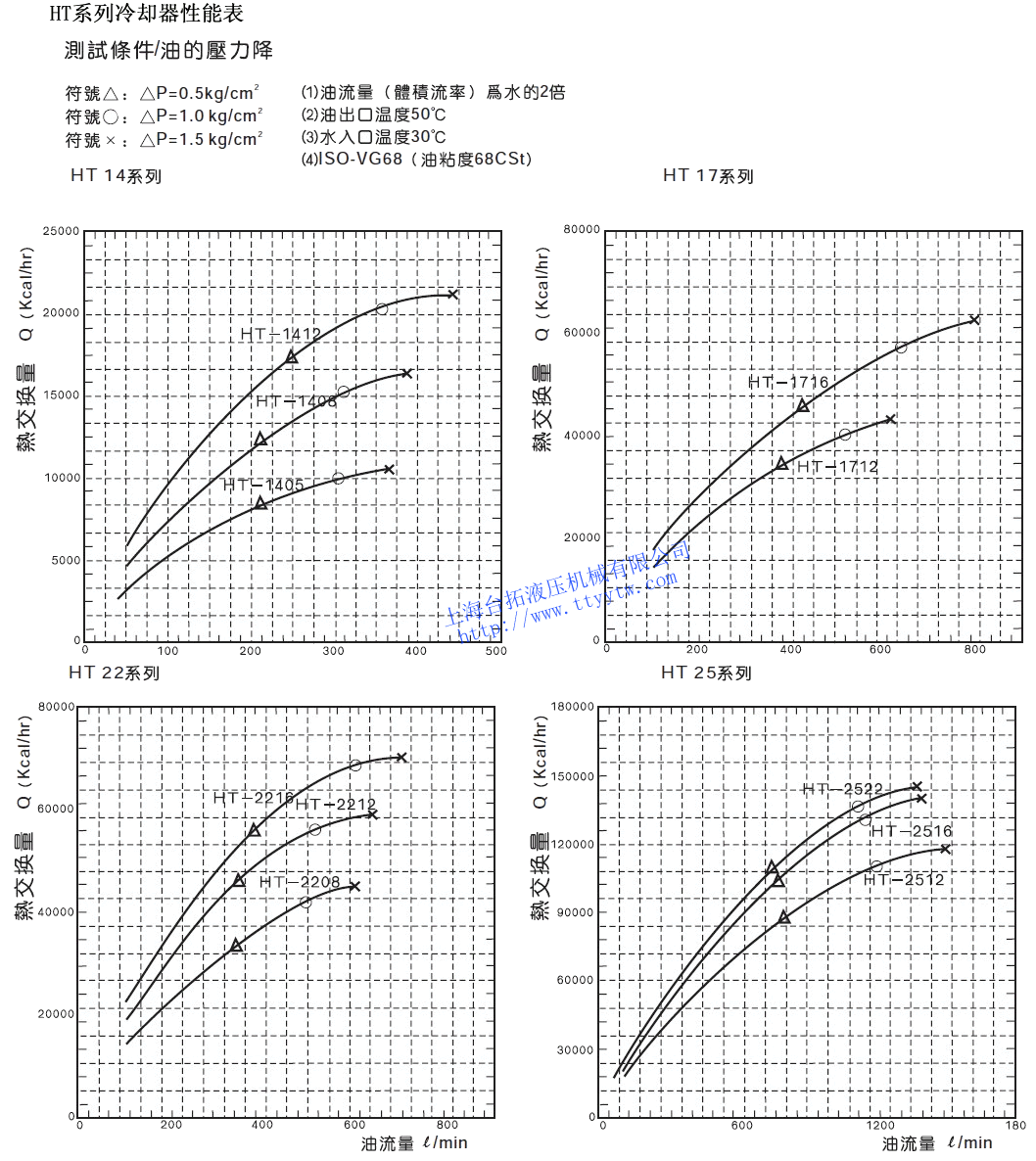

翅片式油冷卻器HT系列性能曲線
