- 充油式壓力表
-
-
協鋼充油式壓力表124.21
產品型號：協鋼充油式壓力表124.21
1、協鋼SKON充油式壓力表124.21適用于油、水、空氣等無腐蝕性的流體環境。
2、充油式壓力表124.21主要被使用于高壓力負載及激烈震動的工作環境。
- 產品介紹
- 規格參數
臺灣協鋼SKON壓力表型號說明
尺寸 基本適用 外殼型式 外殼材質 接線部材質 接線部型式 接線部型式 填充液別 接點型式
0 特殊 0 特殊 0 特殊 0 特殊 0 特殊 0 特殊 0 特殊 0 特殊 0 特殊 1 40mm 1 一般 1 直立無緣 1 鋼 1 銅 1 PF 1 1/8" 1 密閉 1 單接點上限 2 50mm 2 滾蓋式 2 直立背緣 2 不銹鋼 2 銅電鍍 2 PT 2 1/4" 2 甘油 2 雙接點上、下 3 60mm 3 旋蓋式 3 埋入無緣邊孔 3 銅 3 不銹鋼 3 NPT 3 3/8" 3 矽油 3 雙接點上、上 4 100mm 4 旋蓋式 零調 4 埋入無緣中孔 4 鋼 蓋電鍍 4 PP塑膠 內牙式 4 UNF 4 1/2" 4 矽油100%φ 4 單接點下限 5 150mm 5 接點 開關 5 埋入前緣邊孔 5 鋼 全電鍍 5 鐵氟龍 內牙式 5 - 5 7/16" 5 - 5 - 6 75mm 6 - 6 埋入前緣中孔 6 PP塑膠 隔膜式 6 - 6 - 6 - 6 - 6 - 7 - 7 - 7 無緣取付邊孔 7 鐵氟龍 隔模式 7 - 7 - 7 - 7 - 7 - 8 - 8 - 8 無緣取付中孔 8 鋁合金 8 - 8 - 8 - 8 - 8 紅色指示針 9 - 9 - 9 埋入背緣邊孔 9 PP塑膠外殼 9 - 9 - 9 - 9 - 9 遺留式指針
臺灣協鋼SKON充油式壓力表124.21性能規格表
型號 充油式壓力表124.21 尺寸大小 40mm、50mm 精確度 Class±2% 壓力范圍 0/1～0/500kg/cm2(bar) 溫度范圍限制 運轉時溫度最大值60℃（因考慮傳導特性），周?chē)鷾囟燃s-25℃～60℃ 接頭尺寸與材料 銅合金，直立或埋入
40mm 接頭：12mm 1/8”，PT、NPT、PF、BSP 50mm 接頭：14mm 1/4”，PT、NPT、PF、BSP測量裝置與材料 巴登管、銅合金
<70kg/cm2(bar)C型管 ≧70 kg/cm2(bar)H型管內機材料 銅合金 面板材料 鋁制，白色底，黑色字體 指針材料 鋁制，黑色 外殼材料 AISI 304 上框材料 AISI 304 填充液 甘油（99.5%） 鏡面材質 強化玻璃，壓克力 選購配件 矽油、法蘭、遺留式指針、U型取付金具、Π字架取付金具
使用說明:臺灣協鋼SKON壓力表安裝使用說明：
1、建議選擇壓力表的范圍，應選擇在所量測壓力介于壓力表刻度盤的1/3～2/3處之范圍之內。
2、檢測壓力絕對不能超過表件或系統額定壓力。
3、避免氧氣和液壓油之混合(壓力表需禁油測試)，以免因Diesel(狄塞耳-內燃機)效應而產生爆炸。
4、壓力表不可任意拆開修理及調整，必須由專門維修技術人員負責。
5、使用高壓系統時，安裝需特別注意，尤其是氣壓。
6、壓力表應安裝便于判讀，牢固且較無震動源的地方。
7、使用環境或檢測壓力介質溫度過高，應選擇耐高溫壓力表及虹吸管降溫。
8、如檢測壓力介質具腐蝕性強酸或強堿或高濃度之流體、粉體，應選具抗腐蝕性材質(SS316,PP)之壓力表或隔膜式壓力表。
9、組裝前，錐狀螺牙(PT,NPT)應使用止泄帶或螺紋固定劑(缺氧膠)纏繞固定。平行螺牙(PF,PS)應使用墊片(銅或鐵氟龍)正確組裝。
10、安裝直立式壓力表時，應將壓力表用手輕輕旋轉導入待鎖位置后，在以正確板手兩支，一支固定于帶鎖處之六角接頭，另一支板手選擇壓力表接頭六角處旋緊。
11、安裝埋入式壓力表時，同10之動作完成后在將壓力表法蘭三孔或取付金具固定。
12、禁止以手用力旋轉壓力表組裝，這樣會造成壓力表內部械件損壞或造成指示誤差。
13、隔膜式壓力表之膜片部分，禁止以任何物體或手指去擠壓，這樣會導致膜片變形或損壞，使壓力表故障。
14、組裝壓力表若為低壓時(7Kg/100Psi)以下時，待組裝完成后請將壓力表上方尖型油塞剪掉，使壓力表表殼內壓力與大氣壓力相等，才不會造成量測上指示誤差。
15、安裝完成后如機器運轉試車時，應注意壓力源之各種壓力調整設備，應先將其調整至歸零，開機后在調整至所需壓力，以避免開機后瞬間超過表面壓力造成損壞。
16、壓力表需定期檢查與校正，才能確保壓力表的準確度，校正周期依需求訂定，一般建議一年乙次為原則。外形圖片:
臺灣協鋼SKON壓力表壓力單位換算表
臺灣協鋼SKON壓力表細部分解圖
臺灣協鋼SKON壓力表標準面板刻度

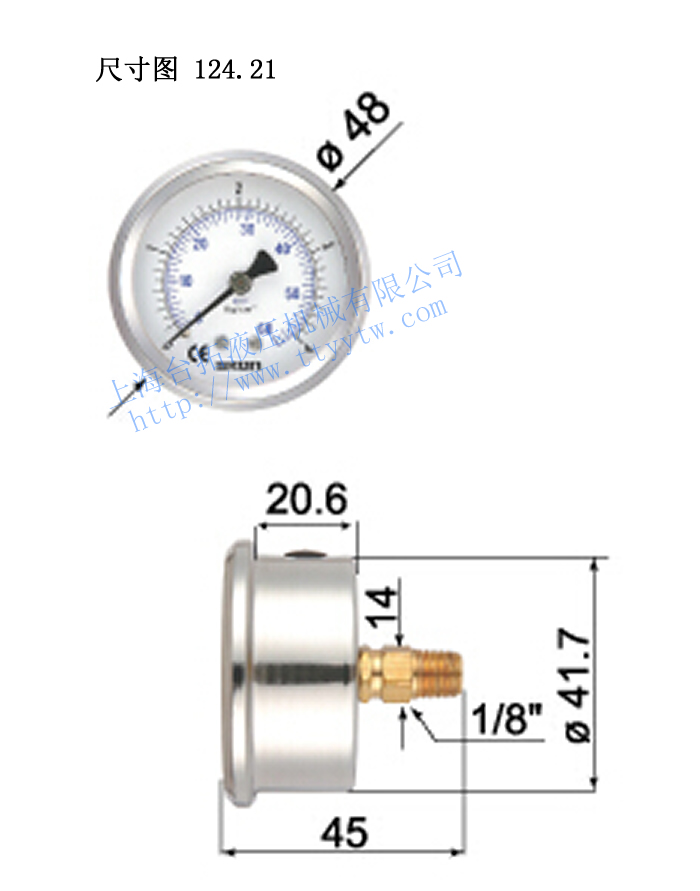

臺灣協鋼SKON充油式壓力表124.21尺寸圖
