- 內嚙合型
-
-
內嚙合齒輪泵IPH
產品型號：內嚙合齒輪泵IPH
內嚙合齒輪泵IPH采用用軸向和徑向加壓形式提高了效率，壓力可達到30Mpa。結構簡單，維護容易，可雙聯。
- 產品介紹
- 規格參數
內嚙合齒輪泵IPH型號說明
IPH -4 B -25 -LT -20 系列號 尺寸 安裝方法 排量 輔助記號(自軸端看) 設計號 IPH系列IP泵 2,3,4
5,6A:腳座式
B:法蘭盤式見規格表 無記號:右轉
L:左轉
T:帶螺牙法蘭盤組件
E:焊熔接法蘭盤組件11:2A(B),5B,6B
20:3A(B),4A(B)
21:5A,6A內嚙合齒輪泵IPH規格表
型 號 排量
cm3/rev額定壓力
Mpa最低回轉速度
min?1最高回轉速度
min?1重量kg A形 B形 IPH-2A(B)-3.5-11 3.60 30 600 2000 4.4 2.4 IPH-2A(B)-5-11 5.24 4.5 2.5 IPH-2A(B)-6.5-11 6.55 4.6 2.6 IPH-2A(B)-8-11 8.18 4.8 2.8 IPH-3A(B)-10-20 10.2 30 600 2000 10.5 4.8 IPH-3A(B)-13-20 13.3 10.7 5.0 IPH-3A(B)-16-20 15.8 11.0 5.3 IPH-4A(B)-20-20 20.7 30 500 2000 15.2 9.5 IPH-4A(B)-25-20 25.7 15.7 10.0 IPH-4A(B)-32-20 32.3 16.2 10.5 IPH-5A(B)-40-21(11) 40.8 30 400 2000 32.0 19.0 IPH-5A(B)-50-21(11) 50.3 33.0 20.0 IPH-5A(B)-64-21(11) 63.9 34.0 21.0 IPH-6A(B)-80-21(11) 81.3 30 300 2000 62.0 39.0 IPH-6A(B)-100-21(11) 101.6 64.0 41.0 IPH-6A(B)-125-21(11) 125.9 66.0 43.0
內嚙合齒輪泵IPH尺寸圖

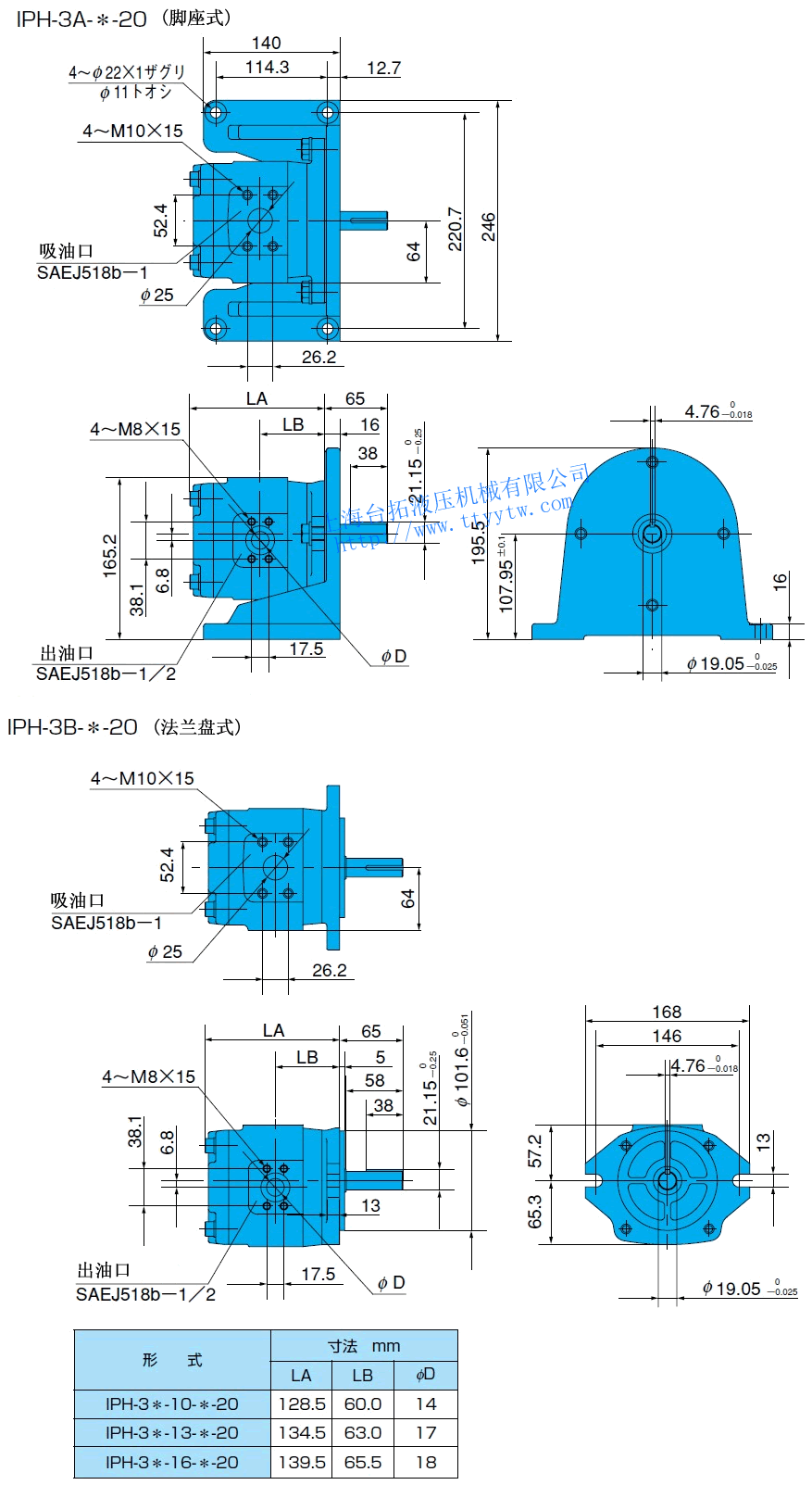

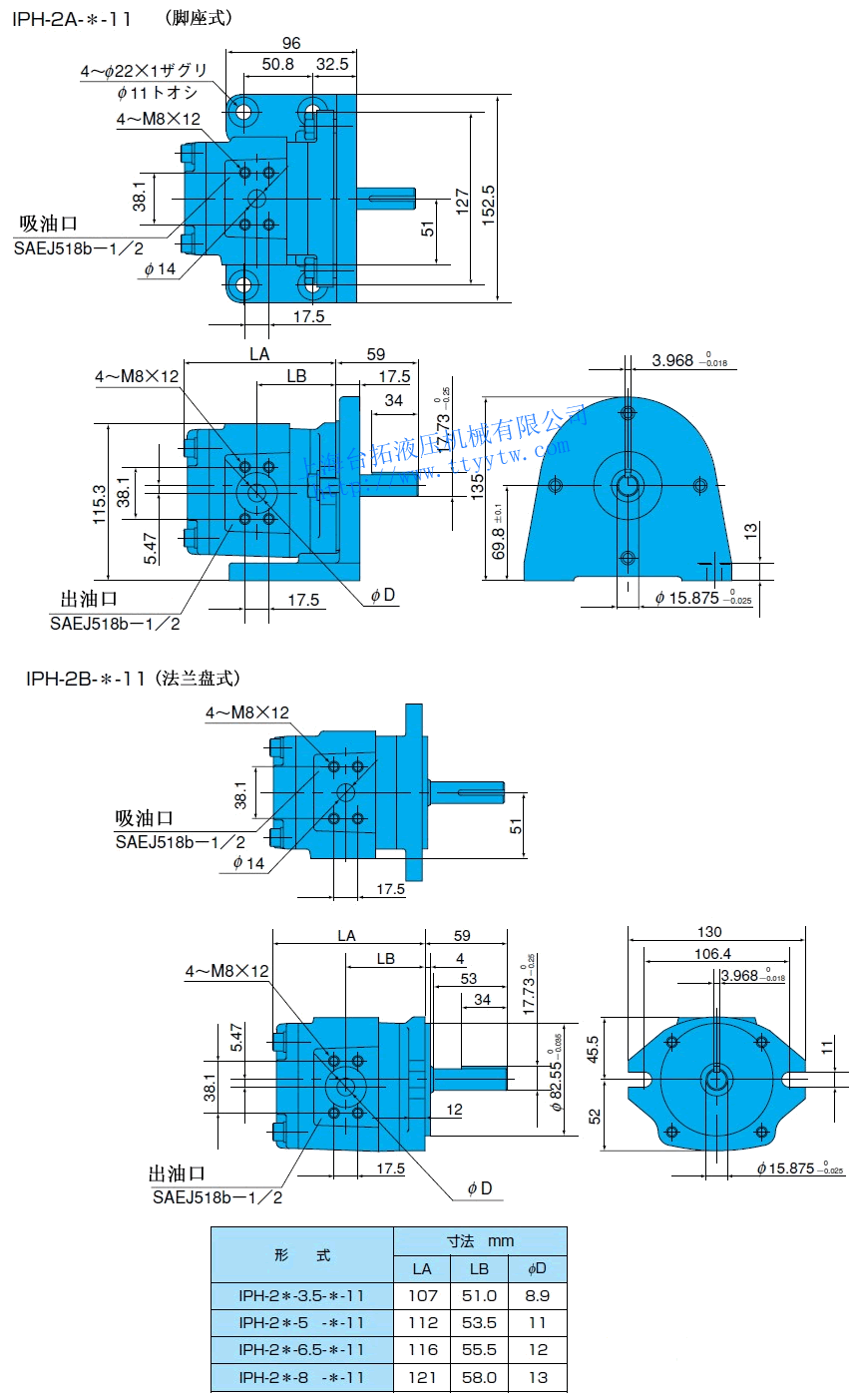

內嚙合齒輪泵IPH-2A/B-*-11尺寸圖下載 內嚙合齒輪泵IPH-3A/B-*-20尺寸圖下載

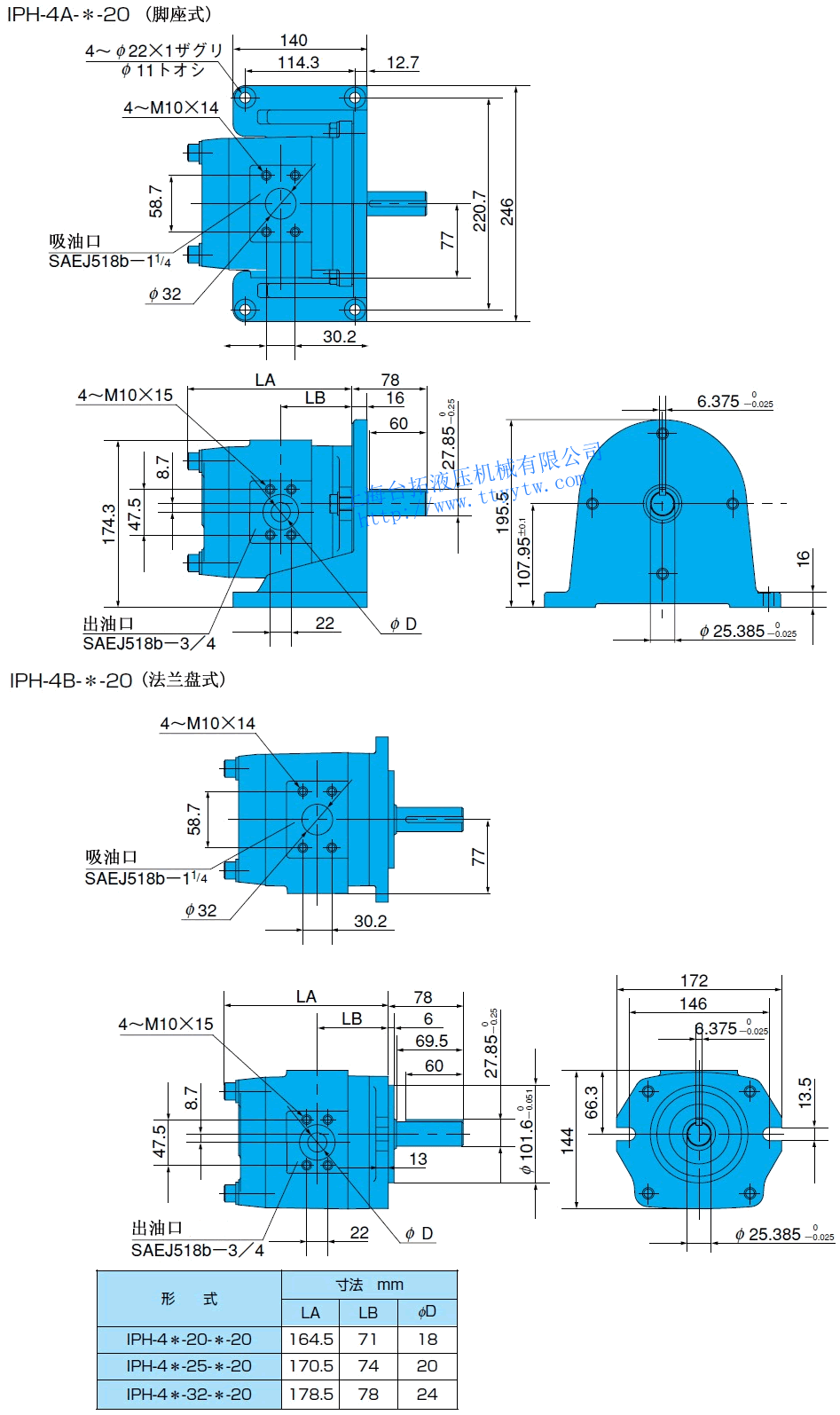

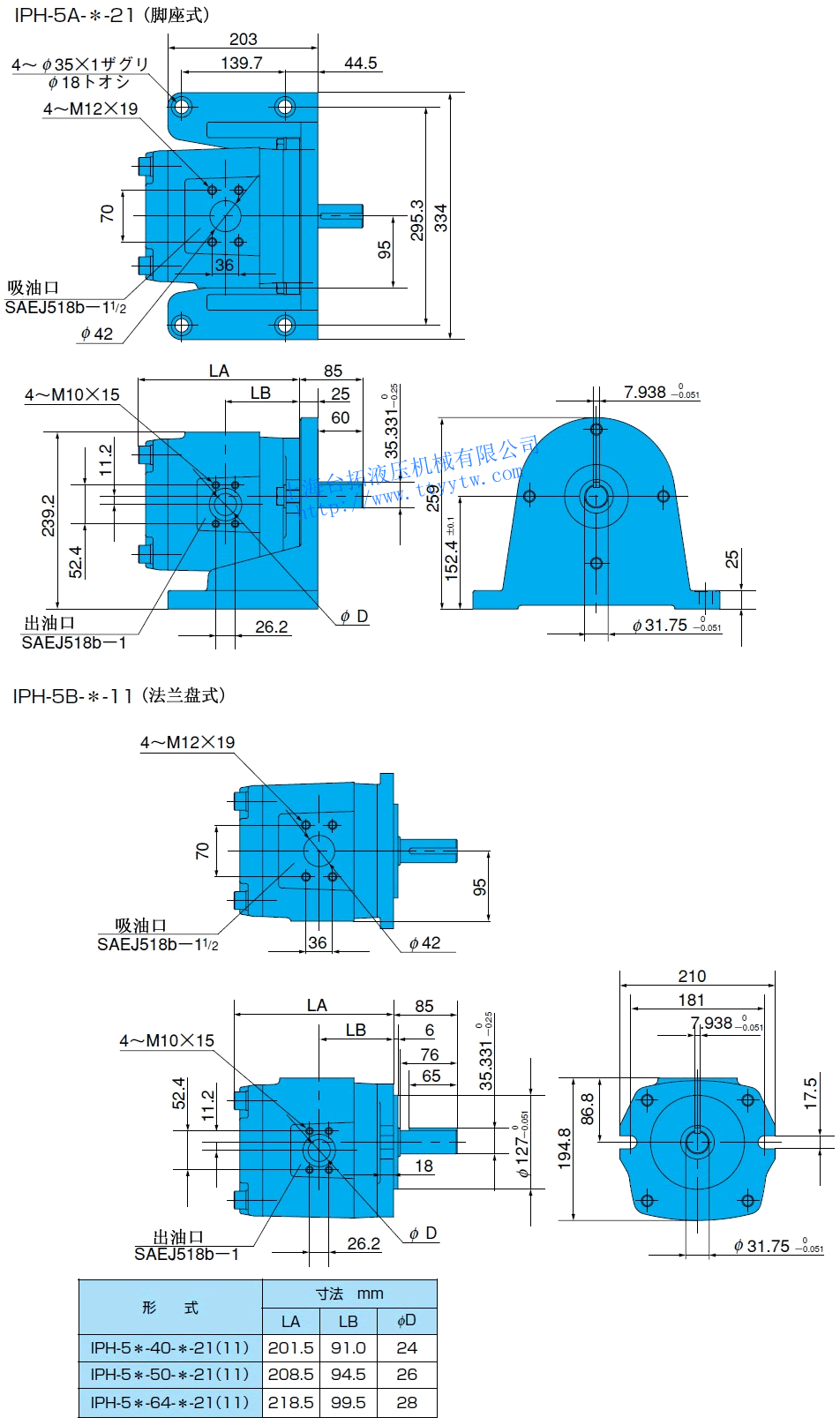

內嚙合齒輪泵IPH-4A/B-*-20尺寸圖下載 內嚙合齒輪泵IPH-5A-*-21/IPH-5B-*-11尺寸圖下載

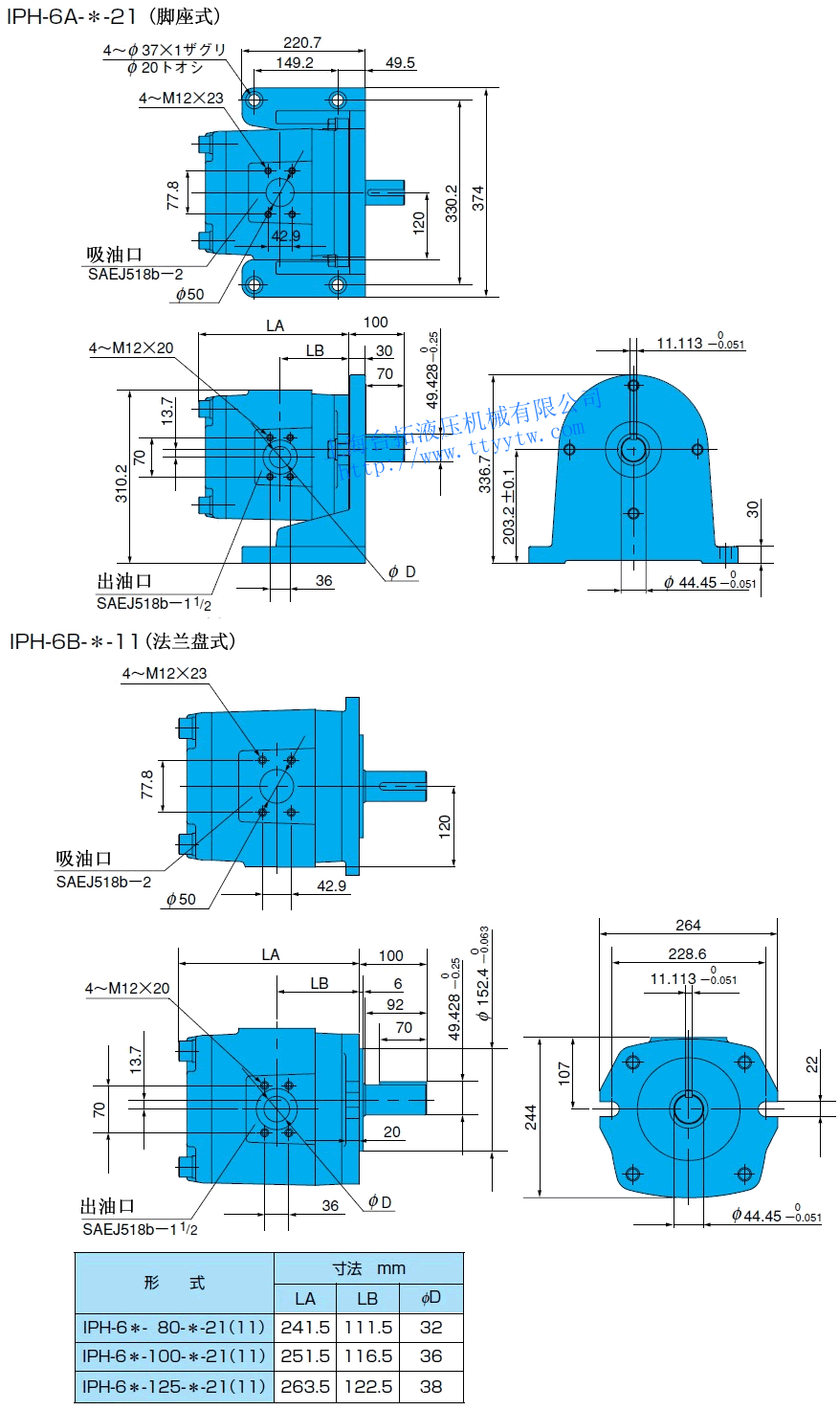

內嚙合齒輪泵IPH-6A-*-21/IPH-6B-*-11尺寸圖下載

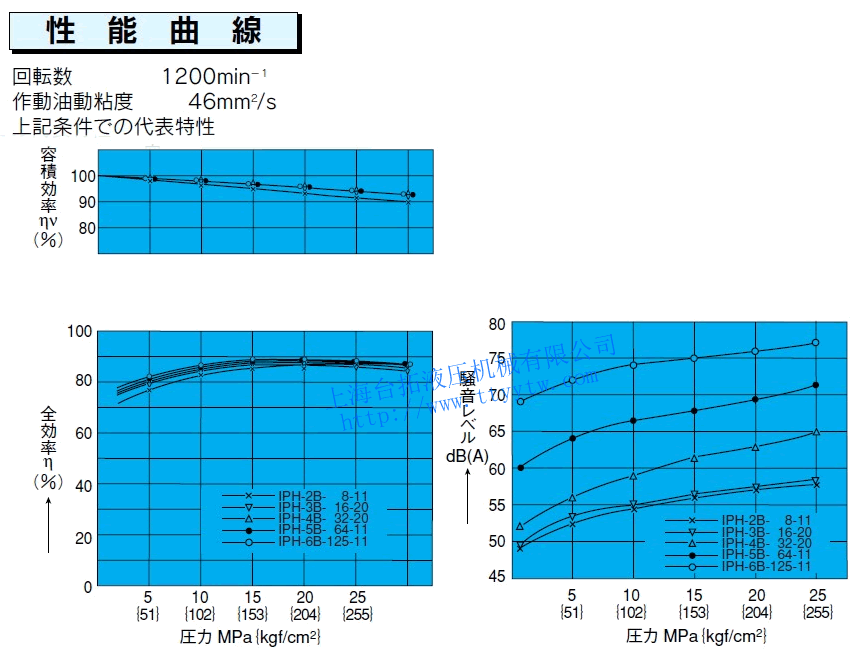

內嚙合齒輪泵IPH性能曲線
