- 當前位置：首頁 > >產品中心 > 齒輪泵 > 內嚙合型
- 內嚙合型
-
-
低壓內嚙合齒輪泵QT
產品型號：低壓內嚙合齒輪泵QT
低壓內嚙合齒輪泵QT，多被用在精密加工機械。
- 產品介紹
- 規格參數
低壓內嚙合齒輪泵QT型號說明
QT 4 1 -25 F -* -A 系列號 尺寸 壓力表示 理論流量cc/rev 回轉方向及油口 可選 設計號 內嚙合
齒輪泵3,4,5,6 1：低壓泵 20,25,31.5,40,50,63,80
100,125,160,200,250無記號:順時針F(右轉)
L:逆時針E(左轉)H:帶高壓油封
V:磷酸酯系由用
*:其它特殊規格A 備注：H：帶高壓油封(進油壓力2kgf/cm2)以下。
低壓內嚙合齒輪泵QT規格表
型號 工作壓力
kgf/cm2功率N KW 流量?/min無負荷時 60HZ 50HZ 額定PR 最高M(jìn)P 額定壓力和1500rpm
時的功率6P電機 4P電機 6P電機 4P電機 1200rpm 1800rpm 1000rpm 1500rpm QT31-20 70 80 4.1 24.1 36.3 20.0 30.2 QT31-25 5.1 29.9 45.0 24.8 37.4 QT31-31.5 6.3 38.5 57.9 32.0 48.2 QT41-40 8.1 45.7 70.3 38.9 58.5 QT41-50 9.9 60.3 90.6 50.2 75.5 QT41-63 12.7 75.9 114.0 63.2 95.0 QT51-80 15.3 95.6 143.7 79.6 119.7 QT51-100 19.6 120.3 181.2 100.4 150.9 QT51-125 24.5 149.0 223.8 124.1 186.4 QT61-160 30.6 191.3 287.4 159.3 239.4 QT61-200 38.3 241.2 362.3 200.9 301.8 QT61-250 47.0 298.1 447.6 248.3 372.9 備注1：本表用于大概的選擇QT泵型號，泵的詳細內容請?jiān)賲⒄毡玫男阅鼙?，還有表中的所需功率N(kw)是在1500rpm額定壓力時的值。
內嚙合齒輪泵QT構造圖

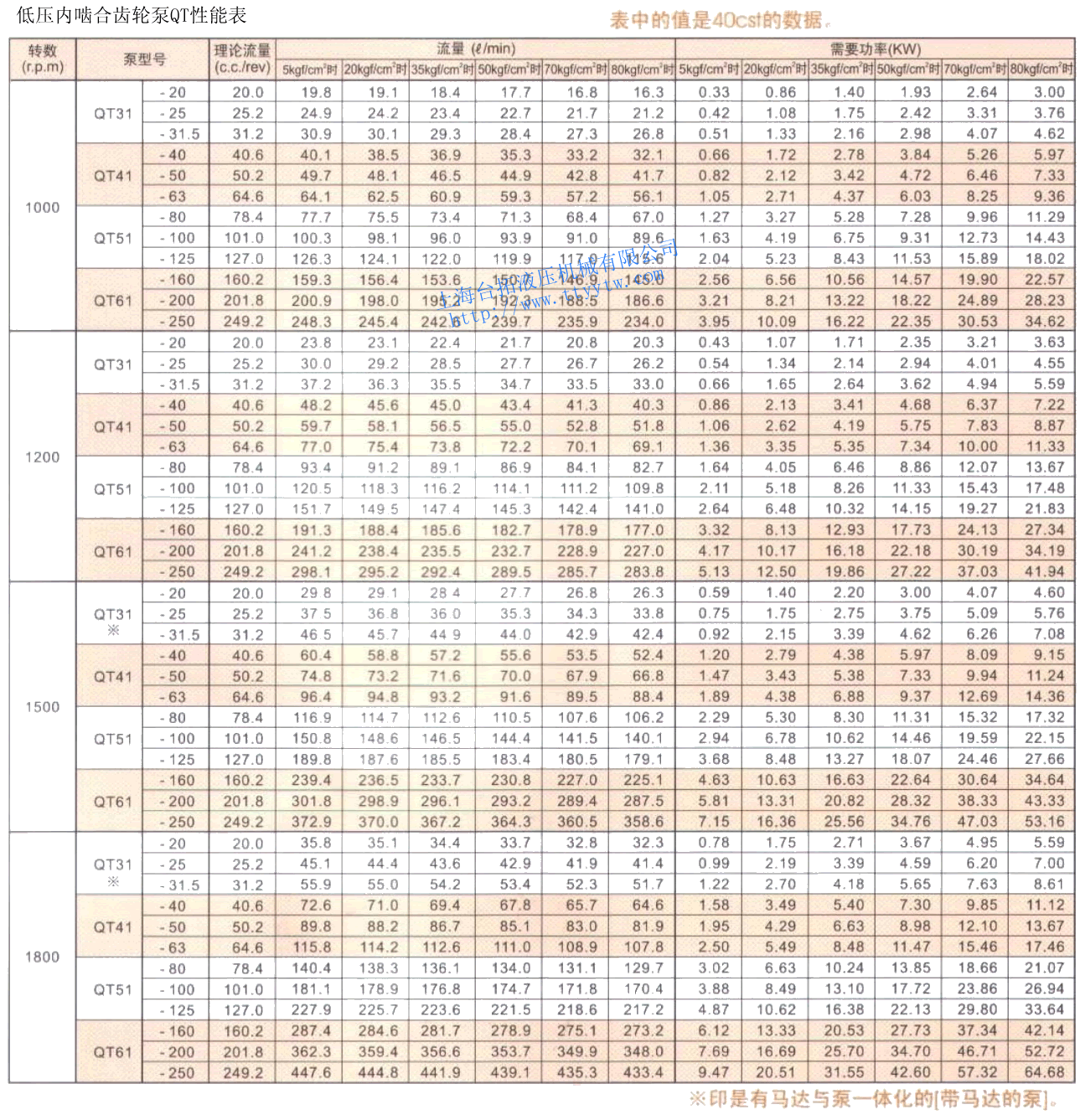

低壓內嚙合齒輪泵QT性能表
內嚙合齒輪泵QT外形尺寸圖
內嚙合齒輪泵QT性能曲線
