高壓齒輪泵3GCT1F6
產品型號：高壓齒輪泵3GCT1F6
高壓齒輪泵3GCT1F6，可廣泛應用于行走機械、工程機械、農業機械等液壓系統。
- 產品介紹
- 規格參數
高壓齒輪泵3GCT1F6型號說明
3 G C T1 F6 70 R 系列 型式/功能 前蓋法蘭規格 軸伸規格 出入油口規格 型號 旋向(R,L) 備注：R表示右轉，面向軸伸順時針;L表示左轉，面向軸伸逆時針。2、假設您所要的前泵排量是70.0ml/rev，旋向是右旋，正確的訂購型號：3GCT1F670R。
高壓齒輪泵3GCT1F6規格表
型 號 公稱排量
ml/r使用壓力 Mpa 最高轉數
RPM外型尺寸圖 mm 凈重
kg油口型式 額定工作 瞬間最高 A L B C D E 3GCT1F623 23.0 25 27 3000 65.5 128 8.2 "F5"
27
56
19
563GCT1F625 25.0 25 27 3000 66.5 130 8.3 3GCT1F628 28.0 25 27 3000 67.5 132 8.4 3GCT1F633 33.0 25 27 3000 69.5 136 8.6 3GCT1F638 38.0 25 27 3000 71.5 140 9.0 3GCT1F644 44.0 22 24 2500 73.5 144 9.8 3GCT1F652 52.0 20 22 2500 76.0 149 10.4 3GCT1F660 60.0 18 20 2500 79.0 155 10.9 "F6"
33
62
27

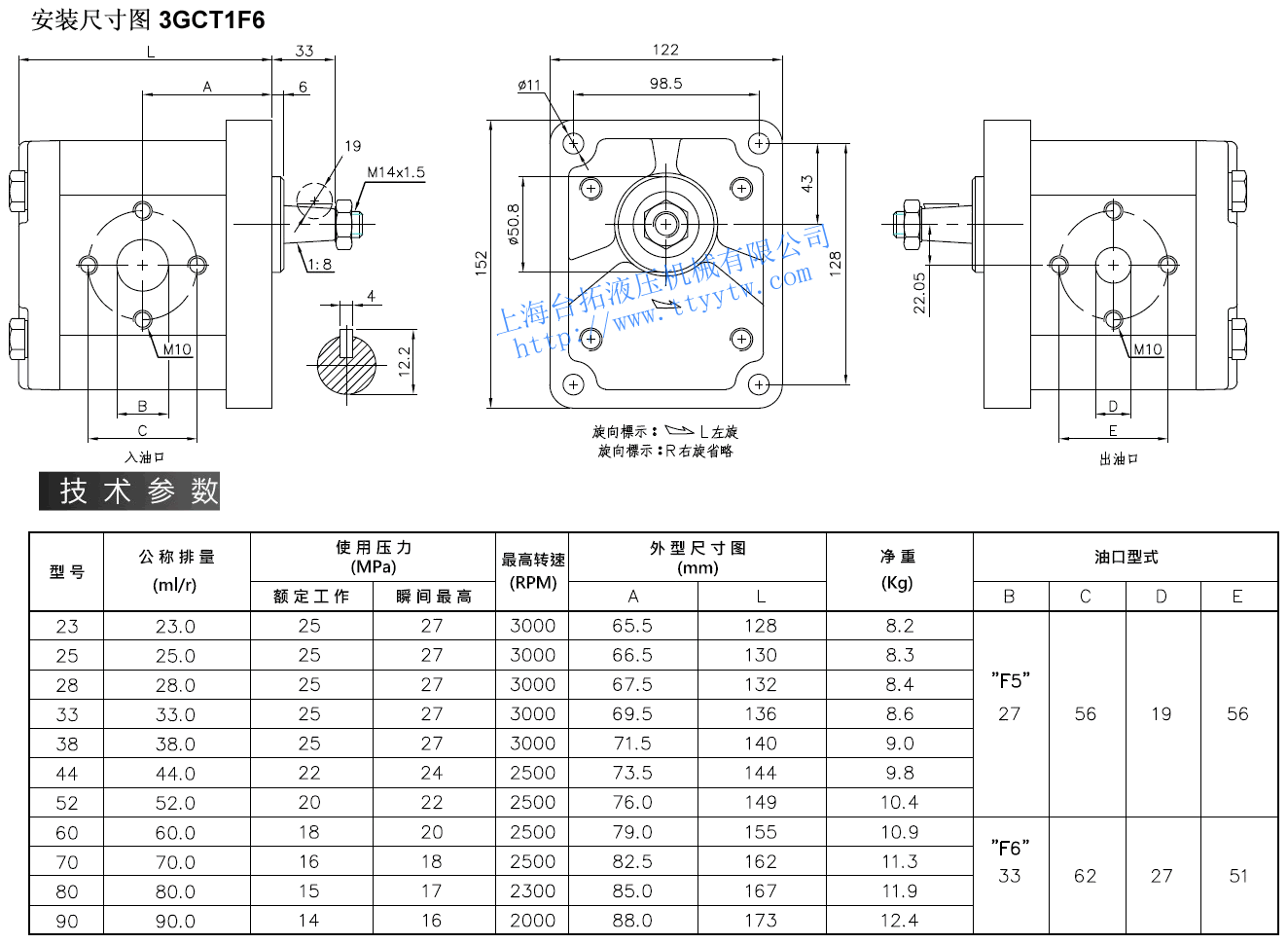

513GCT1F670 40.0 16 18 2500 82.5 162 11.3 3GCT1F680 80.0 15 17 2300 85.0 167 11.9 3GCT1F690 90.0 14 16 2000 88.0 173 12.4 高壓齒輪泵3GCT1F6尺寸圖

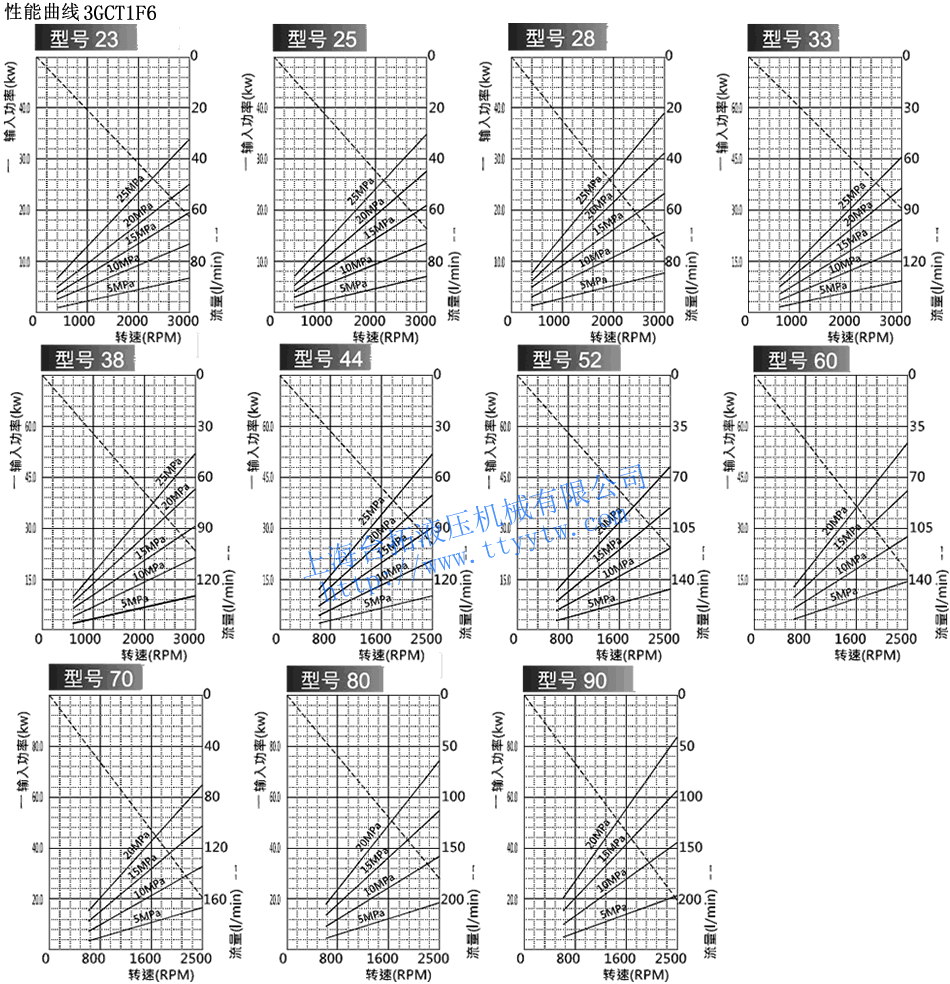

高壓齒輪泵3GCT1F6性能曲線
