- 雙聯定量葉片泵
-
-
組合泵50T/150T+SL
產品型號：定量高低壓組合泵50T+SL,150T+SL
定量高低壓組合泵50T+SL,150T+SL
- 產品介紹
- 規格參數
定量高低壓組合泵50T+SL,150T+SL型號說明
50T -12 -F -R +SL 系列號碼 排量 安裝型式 旋轉方向(從軸端看) 高壓小流量泵 定量葉片泵 參照規格表 F：法蘭式
L：腳座式R：順時針方向
L：逆時針方向依廠牌而定 定量高低壓組合泵50T+SL,150T+SL規格表
型 號 吐出容量cc/rev 最高使用
壓力Mpa回轉速度r.p.m 重量 回轉速度r.p.m 1000 1200 1500 1800 最高 最低 腳座型 法蘭型 50T-07+SL 7.0+SL 8.2+SL 10.3+SL 12.5+SL 高壓：21
低壓：71800 900 13 11 50T-12+SL 12.2+SL 14.3+SL 18.2+SL 21.5+SL 50T-14+SL 14.5+SL 17.3+SL 21.5+SL 26.0+SL 50T-17+SL 17.1+SL 20.2+SL 25.5+SL 31.5+SL 50T-20+SL 20.0+SL 23.8+SL 29.8+SL 36.1+SL 50T-23+SL 23.1+SL 27.4+SL 34.3+SL 41.3+SL 50T-26L+SL 26.2+SL 31.2+SL 39.2+SL 41.5+SL 50T-30+SL 30.2+SL 36.2+SL 45.2+SL 54.1+SL 50T-36+SL 36.2+SL 41.5+SL 54.5+SL 64.2+SL 50T-39+SL 39.0+SL 45.6+SL 58.3+SL - 150T-48+SL 48.2+SL 58.0+SL 72.6+SL 86.8+SL 1500 850 28 27 150T-61+SL 61.4+SL 73.8+SL 92.0+SL 110.6+SL 150T-75+SL 75.0+SL 90.5+SL 113.1+SL 135.6+SL 150T-94+SL 94.0+SL 113.1+SL 141.3+SL - 150T-116+SL 116.2+SL 139.5+SL 174.2+SL - 備注：1.50T-07+SL的"SL"為高壓小流量泵之規格(排量)在組裝尺寸許可下，可搭配任何廠牌。2.小型高壓泵輸出壓力依搭配廠牌有所不同。3.重量僅為低壓大流量葉片泵重量。4.訂構時齒輪泵或高壓葉片泵價格另計。
定量高低壓組合泵50T+SL,150T+SL剖面圖(請參考50T,150T剖面圖)
定量高低壓組合泵50T+SL,150T+SL尺寸圖

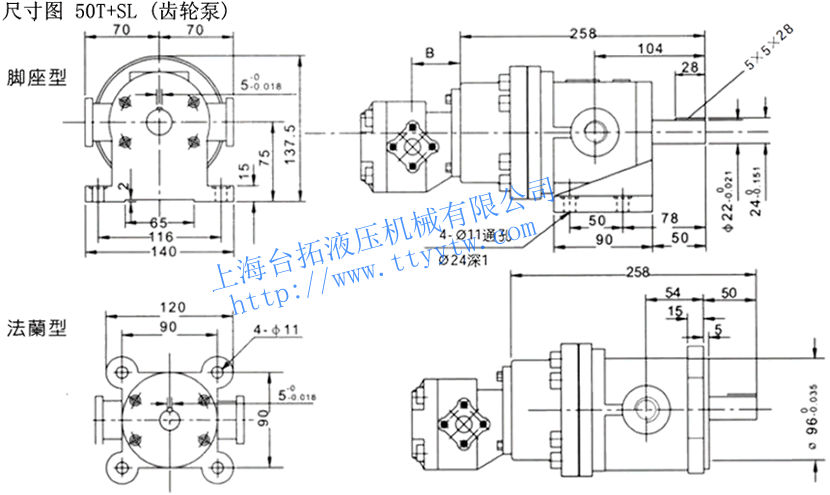

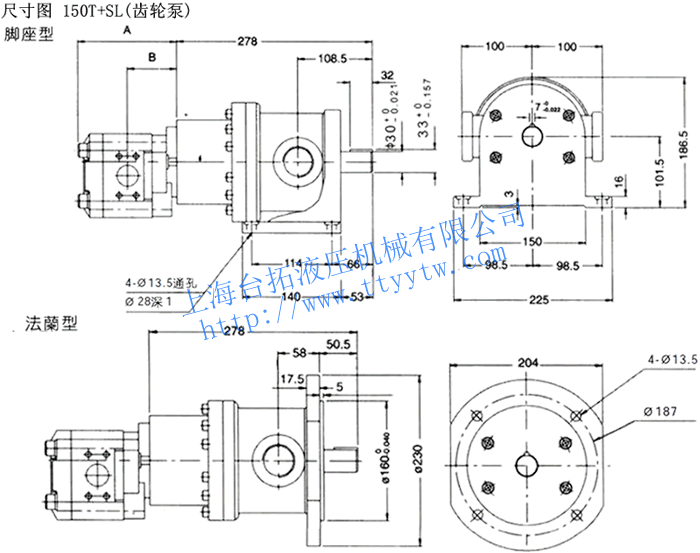

定量高低壓組合泵50T+SL(齒輪泵)尺寸圖下載 定量高低壓組合泵150T+SL(齒輪泵)尺寸圖下載

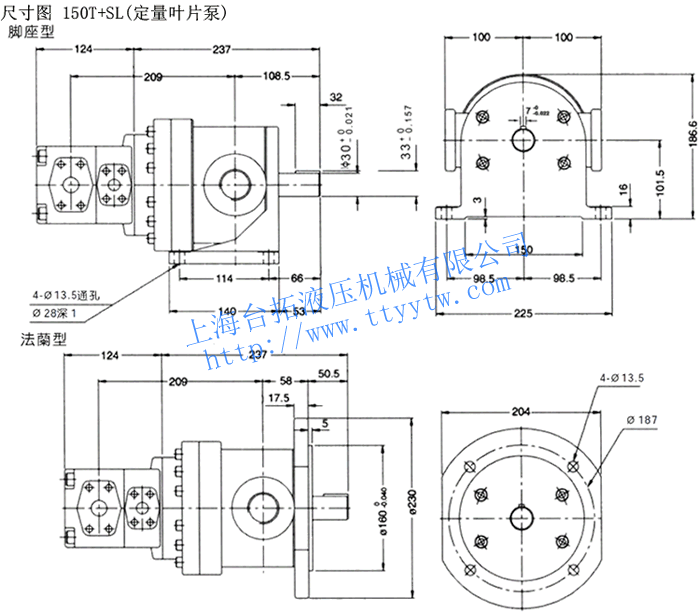

定量高低壓組合泵150T+SL(定量葉片泵)尺寸圖下載
定量高低壓組合泵50T+SL,150T+SL性能曲線(請參考50T,150T性能曲線)
